Untersuchung der Auswirkungen unterschiedlicher Wachstumstemperaturen auf die photoelektrochemischen und optischen Eigenschaften von Zinkoxid-Nanorods für elektrische und optoelektronische Anwendungen

Warum winzige Zinkstäbchen für künftige Geräte wichtig sind

Viele der Geräte, auf die wir angewiesen sind – von Solarmodulen bis zu Telefonbildschirmen – benötigen Materialien, die elektrische Ladungen effizient transportieren und gleichzeitig Licht durchlassen können. Diese Studie untersucht eine einfache, kostengünstige Methode, um winzige „Wälder" aus Zinkoxid-Nanorods auf Glas zu züchten, und zeigt, wie etwas so Grundlegendes wie die Wachstumstemperatur Struktur und Leistung dramatisch beeinflussen kann. Indem man versteht, wie sich diese Stäbchen ordentlicher und leitfähiger machen lassen, können Ingenieure günstigere und effizientere optoelektronische Bauelemente entwerfen.

Kristallwälder auf Glas aufbauen

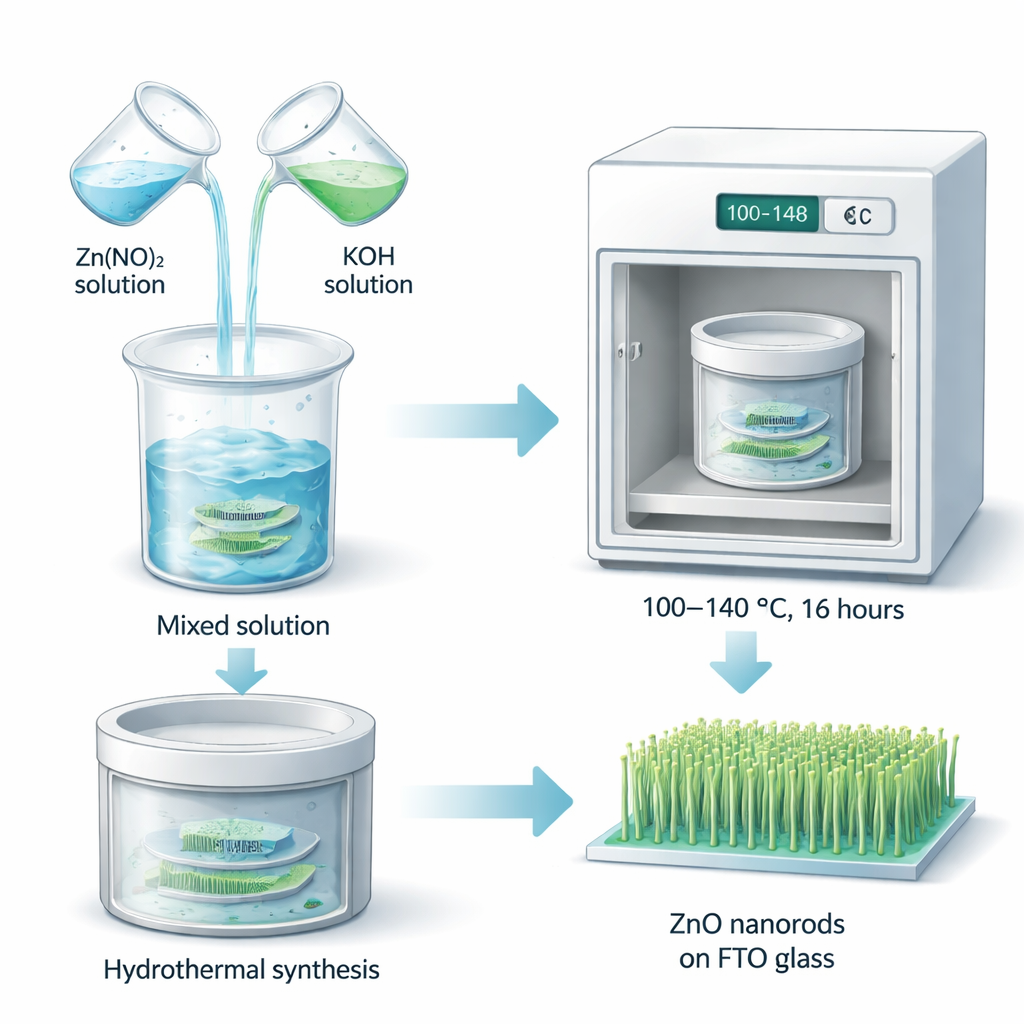

Die Forschenden konzentrierten sich auf Zinkoxid, ein Material, das reichlich vorhanden, ungiftig, transparent ist und bereits in Sonnenschutzmitteln und Elektronik verwendet wird. Statt teurer Hochvakuumverfahren verwendeten sie einen hydrothermalen Prozess – im Grunde ein kontrolliertes Heißwasserbad. Auf einer mit einer leitfähigen Schicht (sogenanntes FTO) beschichteten Glasoberfläche wurde gereinigt und dann in einem verschlossenen, teflonbeschichteten Gefäß in einer Lösung mit Zink und einer starken Lauge platziert. Dieses Gefäß wurde über viele Stunden bei Temperaturen zwischen 100 °C und 140 °C erhitzt, wodurch zahllose winzige Zinkoxidstäbchen senkrecht auf der Glasoberfläche wuchsen wie ein mikroskopisches Grasfeld.

Wie Wärme die Nano-Landschaft formt

Ein Bündel leistungsfähiger Mikroskope und Beugungstechniken zeigte, dass alle Proben dieselbe grundlegende hexagonale Kristallstruktur bildeten, bekannt als Wurtzit-Phase. Die Feinheiten änderten sich jedoch deutlich mit der Temperatur. Bei den niedrigsten Temperaturen waren die Nanorods kurz, ungleichmäßig verteilt und bedeckten das Glas nicht vollständig. Mit steigender Wachstumstemperatur wurden die Stäbchen dicker, länger und gleichmäßiger senkrecht zur Oberfläche ausgerichtet. Bei 140 °C bildeten sie dichte, blumenähnliche Anordnungen mit der besten Kristallqualität und den wenigsten strukturellen Defekten. Diese Verbesserungen zeigten sich in schärferen Röntgenbeugungspeaks, glatteren Querschnitten und konsistenten Messungen sowohl aus dem Raster- als auch dem Transmissions-Elektronenmikroskop.

Lichtabsorption und -emission gezielt einstellen

Das Team untersuchte außerdem, wie diese Nanorod-Filme mit Licht wechselwirken. Mit UV–vis-Spektroskopie fanden sie heraus, dass alle Proben im Ultraviolettbereich um 382 Nanometer stark absorbierten, sich die genaue Energie der „Bandlücke“ jedoch mit der Temperatur verschob. Während die Stäbchen größer und besser geordnet wurden, verringerte sich die Bandlücke allmählich – von etwa 3,86 Elektronenvolt bei 100 °C auf etwa 3,16–3,09 Elektronenvolt bei 140 °C. Das bedeutet, dass das Material etwas leichter mit Licht angeregt werden kann, ein nützlicher Effekt für Solar- und Sensoranwendungen. Photolumineszenzmessungen, die verfolgen, wie das Material Licht wieder abstrahlt, zeigten zwei Hauptfarben: ein nahes UV-Leuchten, das mit der Grundstruktur des Kristalls verbunden ist, und ein grünliches Leuchten, das mit Defekten zusammenhängt. Bei höheren Wachstumstemperaturen schwächte sich die defektbezogene Emission ab, was auf weniger Unvollkommenheiten und ein saubereres Kristallgitter hindeutet.

Von besseren Kristallen zu besserer Stromleitung

Um zu testen, wie gut diese Filme elektrische Ladungen handhaben, führten die Forschenden eine Reihe elektrochemischer und elektrischer Messungen durch. Unter Beleuchtung in einem flüssigen Elektrolyten zeigten alle Proben einen positiven Photostrom, was bestätigt, dass die Zinkoxid-Nanorods als n-Typ-Halbleiter wirken – Materialien, bei denen Elektronen die hauptsächlichen Ladungsträger sind. Der Photostrom stieg mit der Wachstumstemperatur stark an, von weniger als 0,001 Ampere pro Quadratzentimeter bei 100 °C auf etwa 0,026 bei 140 °C, was zeigt, dass höheres Wachstum zu deutlich effizienterer Ladungserzeugung und -sammlung führt. Dunkelstrom-Spannungs-Kurven zeigten diodeähnliches Verhalten, wobei die Probe bei 140 °C den größten Strom leitete. Mott–Schottky- und Impedanztests offenbarten außerdem, dass höhere Wachstumstemperaturen viel höhere Ladungsträgerkonzentrationen, negativere Flachbandpotenziale und geringere Ladungstransferwiderstände erzeugen – alles Anzeichen für einfacheren Elektronenfluss und weniger Barrieren an Grenzflächen.

Was das für zukünftige Solarzellen bedeutet

Für Nicht-Fachleute ist die Kernbotschaft: Durch einfaches Anpassen der Wachstumstemperatur in einem vergleichsweise preiswerten, wasserbasierten Prozess können Wissenschaftler die Struktur und Leistung von Zinkoxid-Nanorod-Filmen gezielt einstellen. Die bei 140 °C gewachsene Probe vereinte die besten Eigenschaften: hochgeordnete Kristalle, starke und einstellbare Lichtabsorption, reduzierte Defekte und ausgezeichnete elektrische Leitfähigkeit. Diese Eigenschaften machen sie zu einer besonders vielversprechenden „Elektronenautobahn“-Schicht in Solarzellen und anderen lichtbasierten Elektronikbauteilen und könnten zu erschwinglicheren und effizienteren Geräten aus reichlich vorhandenen, umweltfreundlichen Materialien führen.

Zitation: Kubas, M., Salah, H.Y., El‑Shaer, A. et al. Investigating the impact of different growth temperatures on the photoelectrochemical, and optical properties of zinc oxide nanorod for electrical and optoelectronic applications. Sci Rep 16, 7491 (2026). https://doi.org/10.1038/s41598-025-26341-1

Schlüsselwörter: Zinkoxid-Nanorods, hydrothermales Wachstum, optoelektronische Bauelemente, Solarzellen, Photoelektrochemie
