Nichtlineares Durchströmungs‑mechanisches Modell und Bifurkationsanalyse für die Fluid‑Feststoff‑Kopplung in geklüftetem Gebirge

Warum verborgenes Wasser in gebrochenem Gestein wichtig ist

Tief unter unseren Füßen bewegt sich Wasser durch gebrochene Gesteinsschichten in Bergwerken, Tunneln und Öl‑ und Gaslagerstätten. Wie dieses Wasser auf das Gestein drückt — und wie das Gestein zurückdrückt — kann still und leise die Bühne für plötzliche Überflutungen, Einstürze oder Erdbeben bereiten. Diese Arbeit entwickelt eine neue Beschreibung und Vorhersage dieser wechselseitigen Wechselwirkung zwischen Wasserströmung und Gesteinsverformung in geklüftetem Gebirge und zeigt, warum solche Systeme lange ruhig erscheinen können und dann abrupt versagen.

Wasser, das sich durch gebrochenen Fels windet

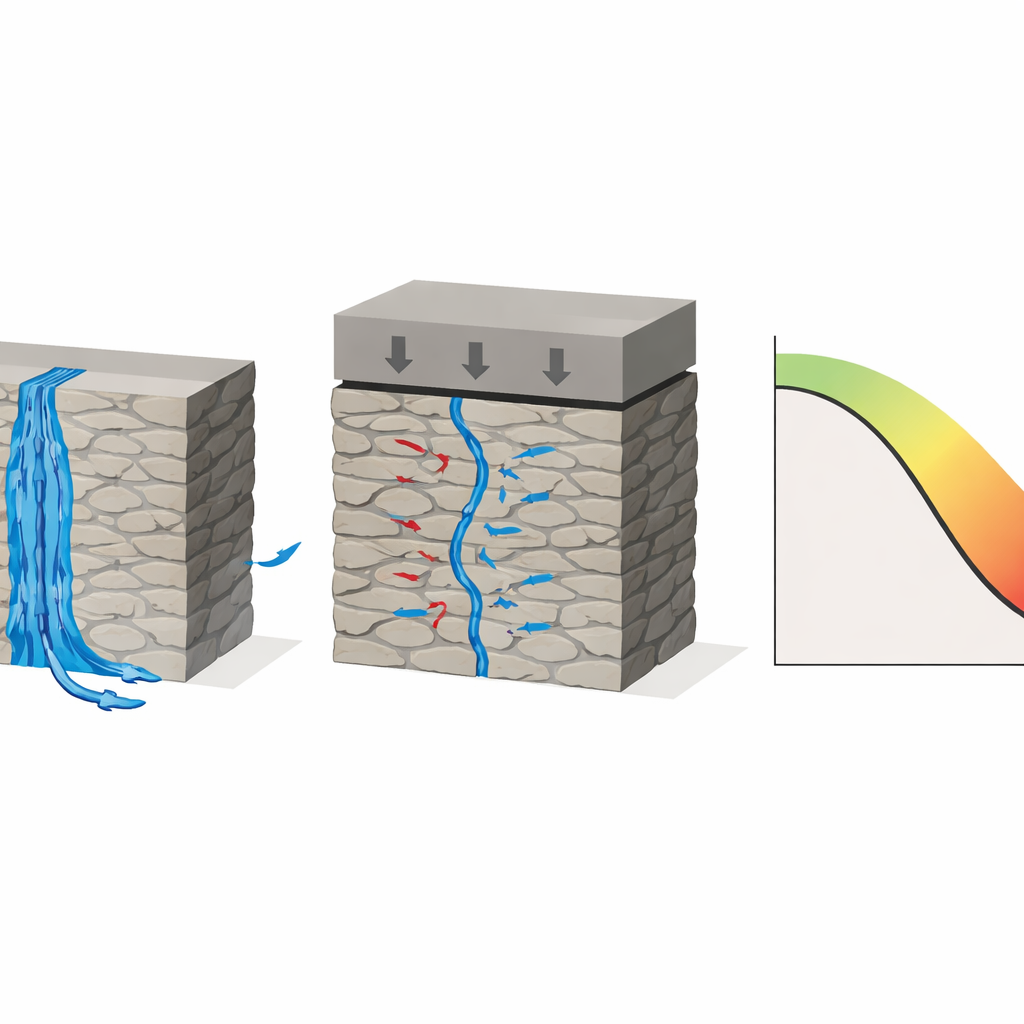

Bei vielen untertägigen Vorhaben ist der Gesteinskörper nicht solide wie ein Ziegel, sondern eher wie ein rissiger Schwamm: unzählige Klüfte und Hohlräume bilden Wege für Wasser. Außendruck durch überlagerndes Gestein und Innendruck durch Wasser in Poren verändern diese Wege ständig. Wenn das Gestein zusammengedrückt wird, schrumpfen oder schließen sich Poren; bei steigendem Wasserdruck können sie sich wieder öffnen oder erweitern. Diese fortlaufende Umformung verändert, wie leicht Wasser fließen kann, was wiederum Rückkopplung auf das Gestein ausübt. Die Autorinnen und Autoren argumentieren, dass wir Katastrophen wie Grubenwasser‑Einstrom oder Leckagen in Speicherbecken als dynamische, gekoppelte Systeme verstehen müssen, nicht als statische Momentaufnahmen.

Ein gekoppeltes Bild von Gestein und Wasser erstellen

Die Studie beginnt damit, ein klassisches Konzept der Bodenmechanik, die „effektive Spannung“, zu erweitern; dieses beschreibt, welcher Anteil des Gesamtdrucks tatsächlich vom Festgerüst getragen wird. Die Autorinnen und Autoren schreiben diese Idee so um, dass Porosität — der Anteil des Gesteinsvolumens, der von Hohlräumen eingenommen wird — explizit einbezogen wird, sodass Änderungen im Porenraum direkt mit der Aufteilung der Spannungen zwischen Feststoff und Wasser verknüpft sind. Das verbinden sie mit Gleichungen, die beschreiben, wie ein leicht verformbares Gestein elastisch auf Belastung reagiert, und mit einer realistischeren, nichtlinearen Beschreibung der Wasserströmung durch Klüfte, die über das einfache Darcy‑Gesetz vieler Ingenieurmodelle hinausgeht.

Von sanftem Fluss zu plötzlicher Veränderung

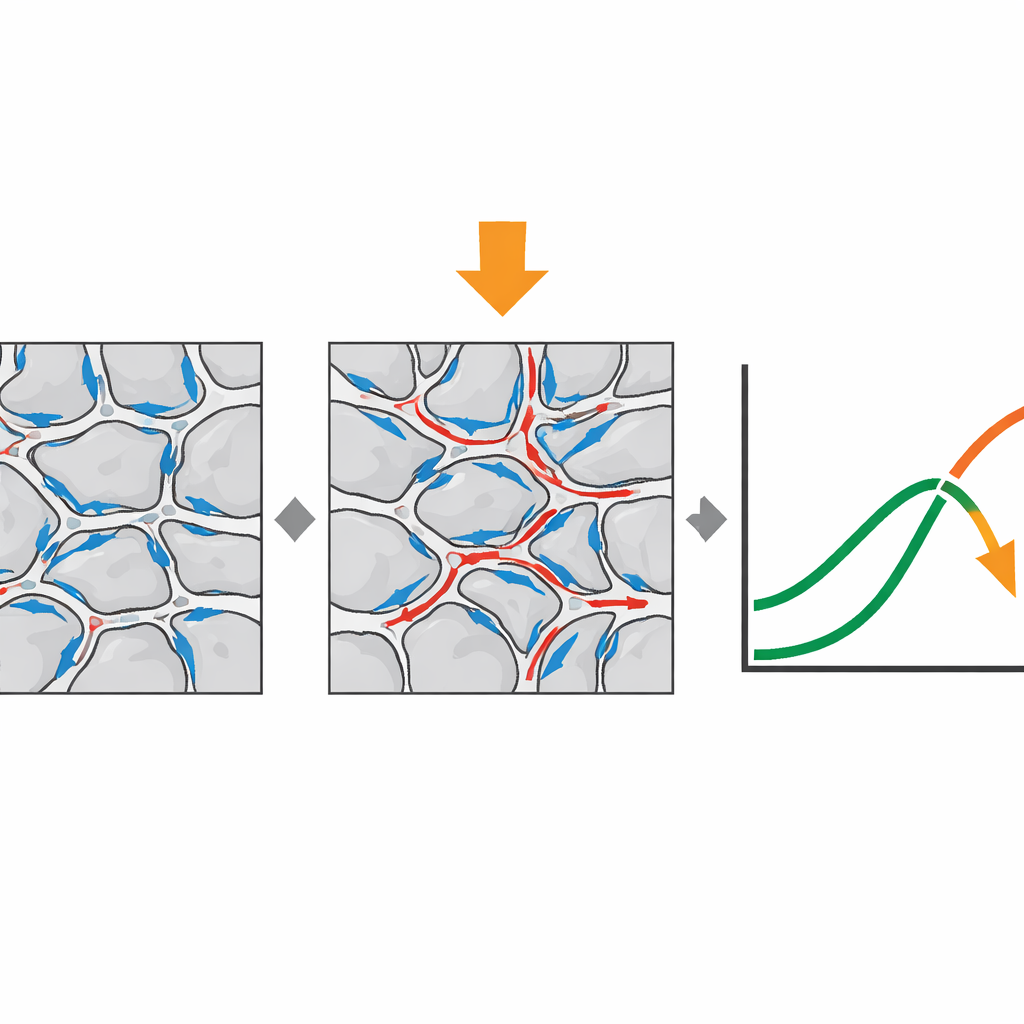

Mit diesem Rahmenwerk konzentrieren sich die Autorinnen und Autoren auf einen eindimensionalen Fall, bei dem Wasser vertikal durch eine Schicht aus gebrochenem Gestein sickert. Sie leiten ein Paar nichtlinearer Gleichungen ab, die verfolgen, wie sich Wasserdruck und Durchflussrate über Zeit und Raum entwickeln, während sich die Porosität durch Kompaktion des Gesteins anpasst. Die Lösung dieser Gleichungen zeigt, dass das System unter bestimmten Bedingungen kein eindeutiges stationäres Verhalten hat: Stattdessen zeigt es das, was Mathematiker eine Sattel‑Knoten‑Bifurkation nennen. Vereinfacht gesagt: Wenn sich ein zentraler Flussparameter ändert, kann ein zuvor stabiler Zustand in einen ungefährlichen und einen gefährlichen Ast zerfallen — oder ganz verschwinden — wodurch das System plötzlich von sanfter Versickerung in unkontrollierten Durchfluss umschlägt.

Langsames Zusammendrücken und verzögerte Stabilität

Die Autorinnen und Autoren untersuchen anschließend, wie sich das Verhalten ändert, wenn die Randspannungen — etwa durch langsame Belastung durch Bergbau über Tage — über lange Zeit variieren. Numerische Simulationen zeigen, dass bei langsamen Änderungen der äußeren Belastung das gekoppelte Wasser‑Gesteins‑System sehr viel länger braucht, um einen stationären Zustand zu erreichen. Wasserdruck, Durchflussrate und Volumenverformung des Gesteins kriechen allmählich Richtung Stabilität, anstatt schnell ein Plateau zu erreichen. Diese Verzögerung entsteht, weil das Festgerüst seine Porenstruktur ständig neu anpassen muss, während durch die veränderliche Last kontinuierlich Energie in das System eingetragen wird, wodurch der Weg zum Gleichgewicht gestreckt wird.

Warnsignale vor einer Flut

Um die Theorie mit der Realität zu verbinden, vergleicht die Studie ihre Vorhersagen mit einem tatsächlichen Fall von Wasserausbruch an einer Verwerfung in einem Kohlenbergwerk. Als der Abbau sich der Verwerfung näherte, verschob sich ein Parameter, der angibt, wie stark der Fluss vom einfachen Darcy‑Verhalten abwich, in einen kritischen Bereich, in dem zwei Flusszustände koexistieren konnten: einer stabil und einer instabil. Feldmessungen zeigten, dass die Fließgeschwindigkeit zwischen zwei deutlichen Niveaus zu schwanken begann, bevor sie schließlich in einem schnellen, katastrophalen Anstieg nach oben schoss — genau wie das Bifurkationsdiagramm des Modells vorhersagt. Diese Schwankungen, so die Autorinnen und Autoren, sind ein klareres und früheres Warnsignal für bevorstehenden Wassereinbruch als traditionelle Sicherheitsindikatoren, die das System als linear und stationär behandeln.

Was das für die Sicherheit unter Tage bedeutet

Insgesamt zeigt die Arbeit, dass mit Wasser gesättigtes geklüftetes Gestein sich eher wie ein komplexes, nichtlineares System verhält als wie ein einfaches Rohr. Kleine Veränderungen in Spannung oder Strömungsbedingungen können es über kritische Schwellen schieben, bei denen sich das Verhalten qualitativ ändert, nicht nur in der Größe. Indem das Modell Gesteinsverformung, Porenstruktur und nichtlinearen Fluss explizit verknüpft, kann es mehrere mögliche stationäre Zustände, plötzliche Übergänge zwischen ihnen und eine starke Empfindlichkeit gegenüber Anfangsbedingungen erfassen. Für Ingenieurinnen und Ingenieure, die Bergwerke, Tunnel und Speicher entwerfen, bedeutet das: Das Überwachen der zeitlichen Entwicklung von Durchfluss und Verformung — und das Beobachten charakteristischer zweifach stabiler Schwankungen — könnte frühere, verlässlichere Warnungen vor verborgenen Instabilitäten liefern, bevor sie in ausgewachsene Katastrophen umschlagen.

Zitation: Zhengzheng, C., Mengqi, X., Tao, R. et al. Nonlinear seepage mechanical model and bifurcation analysis for fluid-solid coupling in fractured rock mass. Sci Rep 16, 9578 (2026). https://doi.org/10.1038/s41598-025-25823-6

Schlüsselwörter: geklüftetes Gestein, Grundwasserströmung, Fluid‑Feststoff‑Kopplung, nichtlineare Dynamik, Grubenwasser‑Einstrom
