Leistungsoptimierung von InSe-FETs durch Hoch-k-Dielektrika für Analog-/RF-Anwendungen

Schnellere, intelligentere Elektronik auf einem winzigen Blatt

Moderne Geräte – von 5G‑Handys über Radar bis hin zu medizinischen Scannern – sind auf Transistoren angewiesen, die sowohl schwache Signale verstärken als auch sehr hohe Geschwindigkeiten erreichen können. Diese Arbeit untersucht, wie ein vielversprechendes ultradünnes Material, Indiumselenid (InSe), feinabgestimmt werden kann, um in zukünftigen Analog‑ und Hochfrequenz(RF)-Schaltungen eine stärkere Signalamplitude zu liefern. Durch die sorgfältige Wahl der Isolationsschicht, die neben dem aktiven Kanal im Transistor liegt, zeigen die Autorinnen und Autoren, wie sich die Leistung steigern lässt, während ein unvermeidlicher Kompromiss zwischen Leistungsverbrauch und Geschwindigkeit berücksichtigt wird.

Neue Materialien jenseits des alltäglichen Siliziums

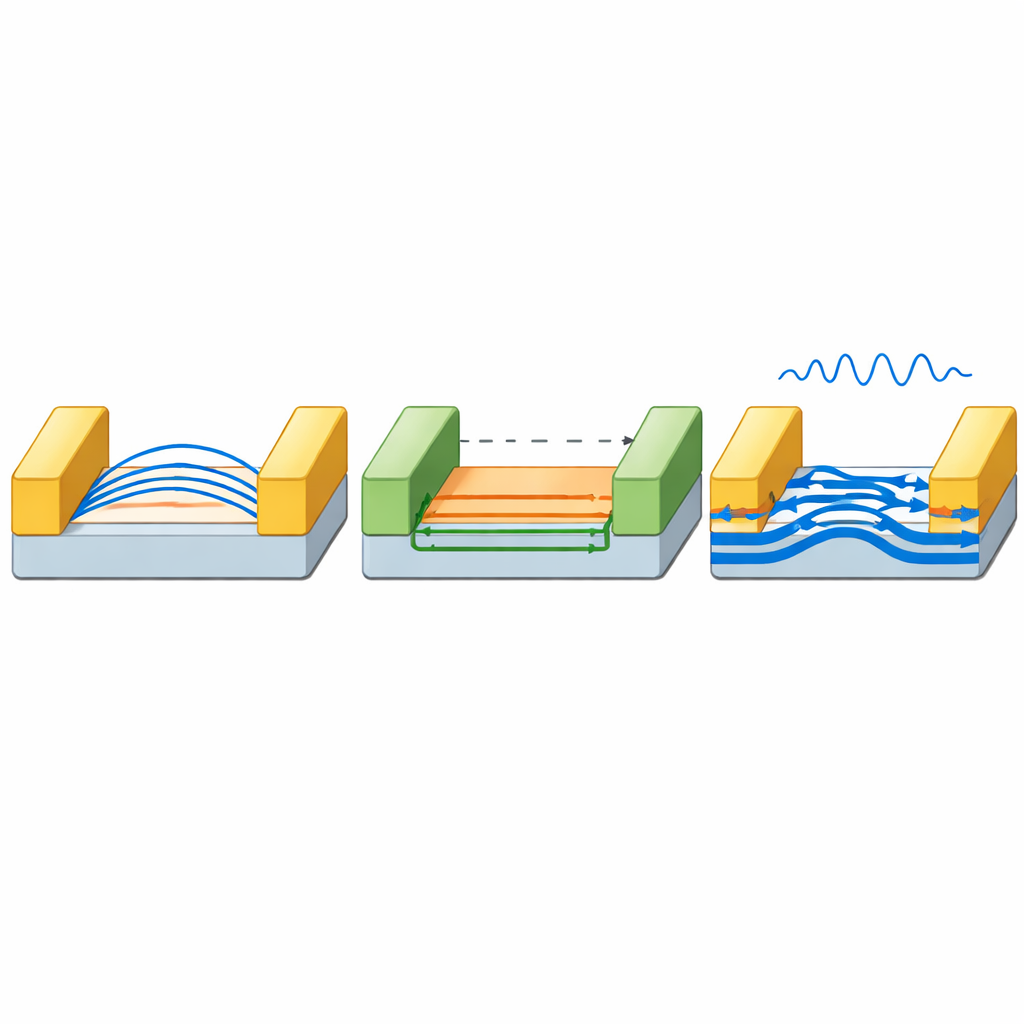

Jahrzehntelang war Silizium das Arbeitstier der Elektronik, doch Ingenieurinnen und Ingenieure suchen inzwischen nach atomar dünnen Materialien, die sich in nur wenigen Atomen dicken Schichten abziehen lassen. Diese „2D“-Materialien können flexibel, transparent und sehr effizient beim Transport elektrischer Ladung sein. Graphen war der erste Star dieser Klasse, doch da es keine Bandlücke besitzt, tut es sich bei konventionellen Schaltvorgängen schwer. Materialien wie Indiumselenid bieten einen Mittelweg: sie behalten die Vorteile der 2D‑Schichten und besitzen zugleich eine Bandlücke, die sauberes Schalten und energieeffizienten Betrieb ermöglicht. Frühere Studien betrachteten InSe hauptsächlich für digitale Logik und Lichtsensorik; diese Arbeit richtet den Blick auf seine Rolle in Analog‑ und RF‑Schaltungen, wo gleichmäßige Verstärkung und Hochfrequenzverhalten wichtiger sind als bloßes binäres Schalten.

Wie die Änderung der unsichtbaren Schicht das Verhalten des Bauteils verändert

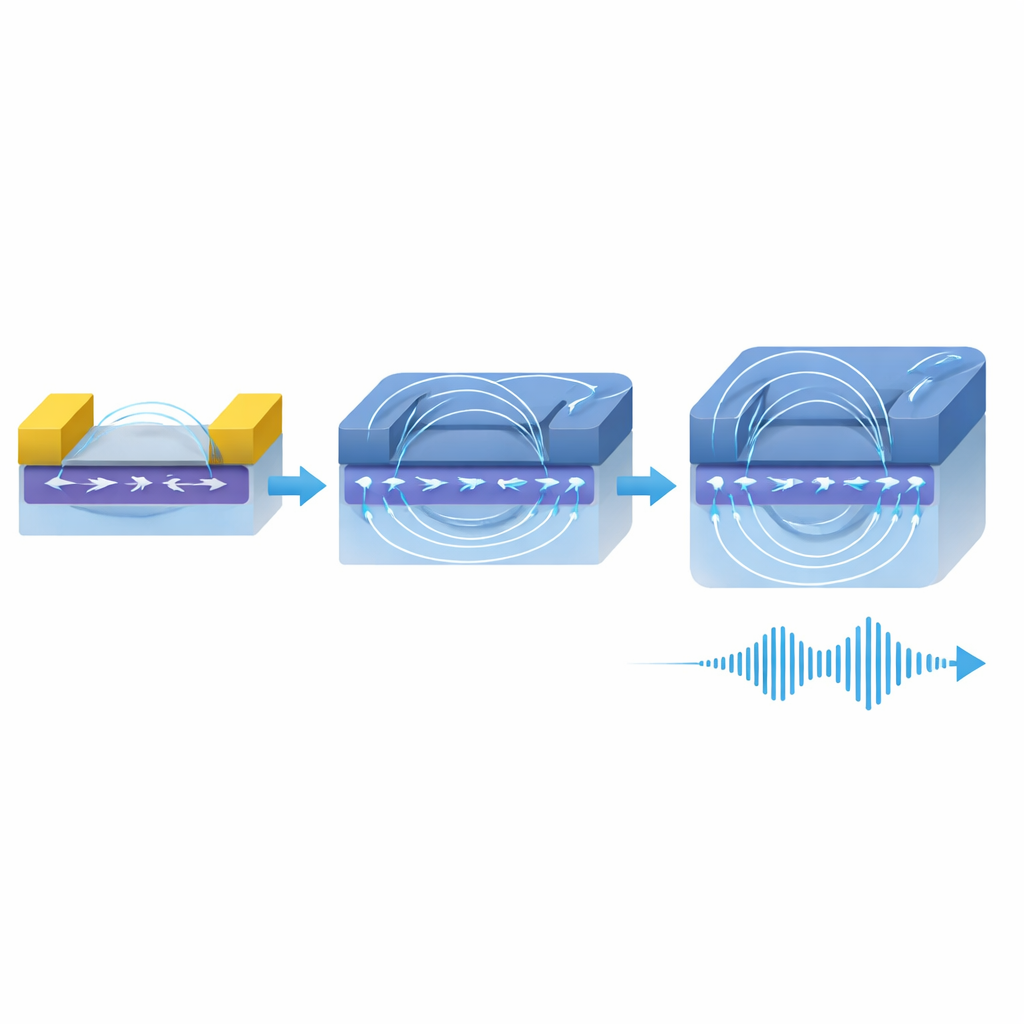

Jeder Feldeffekttransistor beruht auf einem Gate, das einen dünnen Ladungskanal mit Hilfe einer dazwischenliegenden Isolationsschicht oder Dielektrikum steuert. Die Autorinnen und Autoren simulieren hier InSe‑Transistoren mit verschiedenen Dielektrika, von einer Standardoxid-Schicht ähnlich denen in Siliziumchips bis hin zu sogenannten Hoch‑k‑Dielektrika, die elektrische Ladung effektiver speichern. Mithilfe detaillierter Quanten‑Computermodelle berechnen sie, wie Elektronen durch ein Nanometer breites InSe‑Band laufen, wenn die Gatespannung variiert wird. Mit wachsender Dielektrizitätskonstanten „greift“ das elektrische Feld des Gates stärker in den Kanal ein, zieht mehr Ladung in Bewegung und senkt die Energiebarriere, die Elektronen überwinden müssen. Das führt zu einem höheren Strom im eingeschalteten Zustand und zu einer klareren Trennung zwischen Ein‑ und Aus‑Zustand, was sowohl für digitale als auch für analoge Anwendungen vorteilhaft ist.

Aus besserer Kontrolle wird stärkere Signalverstärkung

Der eigentliche Schwerpunkt der Studie liegt auf Kennzahlen für Analog‑ und RF‑Anwendungen – Größen, die beschreiben, wie gut ein Transistor Signale verstärken kann und zu welchem Preis in Leistung oder Bandbreite. Mit Hoch‑k‑Materialien zeigen die simulierten InSe‑Bauelemente nahezu die doppelte Transkonduktanz, ein Maß dafür, wie effektiv Spannungsänderungen am Eingang in Stromänderungen am Ausgang umgesetzt werden. Das erhöht wiederum die intrinsische Verstärkung, die Transkonduktanz mit der Stabilität der Ausgangsspannung verbindet. Die Autorinnen und Autoren untersuchen auch zusammengesetzte Kennzahlen, die Verstärkung, Geschwindigkeit und Effizienz kombinieren – etwa wie viel Verstärkung bei einer gegebenen Betriebsfrequenz erreichbar ist oder wie effektiv jede Einheit Strom zur Verstärkung genutzt wird. In all diesen Fällen bieten Dielektrika mit höherer Permittivität klare Vorteile und verbessern Leistungskennwerte mitunter um 70 bis über 150 Prozent.

Der Preis der zusätzlichen Durchschlagskraft: Ein Einbruch der Spitzengeschwindigkeit

Ein kostenloses Mittagessen gibt es jedoch nicht. Dasselbe Hoch‑k‑Dielektrikum, das den Griff des Gates auf den Kanal verstärkt, erhöht auch die Kapazität des Bauteils, das heißt, es speichert mehr Ladung, die bei jedem Schaltvorgang bewegt werden muss. Während der Antriebsstrom und die Verstärkung zunehmen, verlangsamt diese zusätzliche Ladung das letztmögliche Tempo, mit dem der Transistor arbeiten kann, und verringert leicht die Grenzfrequenz – den Punkt, an dem er keine nützliche Verstärkung mehr liefert. In den Simulationen sinkt diese Geschwindigkeitskennzahl für das Dielektrikum mit der höchsten Permittivität um etwa 10 Prozent gegenüber dem konventionellen Oxid. Die Autorinnen und Autoren heben dies als Design‑Kompromiss hervor: Ingenieurinnen und Ingenieure können die Dielektrikumwahl je nach Priorität auf starke Verstärkung, maximale Frequenz oder ein optimales Gleichgewicht dazwischen abstimmen.

Was das für künftige Funk‑ und Sensorchips bedeutet

Vereinfacht zeigt die Studie, dass sich durch den Austausch der dünnen Isolationsschicht in einem InSe‑Transistor gegen ein besseres „Ladung‑haltendes“ Material winzige Schalter bauen lassen, die Signale deutlich effektiver verstärken – wenn auch mit einer moderaten Reduktion der maximalen Geschwindigkeit. Das macht Hoch‑k‑InSe‑Bauelemente besonders attraktiv für niederohmige Analog‑ und RF‑Schaltungen, in denen saubere Verstärkung und Energieeffizienz wichtiger sind als die Erreichung der absolut höchsten Frequenzen. Mit realistischeren Modellen – etwa durch Hinzufügen von Streuungs‑ und Defekt‑Effekten – und verbesserten Herstellungsverfahren könnten solche maßgeschneiderten 2D‑Material‑Transistoren die Grundlage einer neuen Generation flexibler, stromsparender Kommunikations‑ und Sensortechnologien bilden.

Zitation: Ahmad, M.A., Imam, M., Mech, B.C. et al. Performance optimization of InSe-FETs using high-k dielectric materials for analog/RF applications. Sci Rep 16, 9573 (2026). https://doi.org/10.1038/s41598-025-21242-9

Schlüsselwörter: Indiumselenid-Transistoren, Hoch-k-Dielektrika, analoge RF-Elektronik, 2D-Halbleiterbauelemente, Nanoelektronik-Simulation
