Hochauflösender Datensatz zu Reaktionen von Elektrofahrzeug-Ladungen bei unterschiedlichen Power-Quality-Störungen

Warum der Stecker Ihres Autos zählt

Während Elektroautos alltäglich werden, konzentrieren wir uns meist auf Batterien, Reichweite und die Anzahl der verfügbaren Ladepunkte. Ein weniger sichtbarer Faktor bestimmt jedoch stillschweigend, wie schnell und sicher diese Autos aufgeladen werden: die Stabilität der Spannung aus dem Netz. Diese Studie stellt einen detaillierten, offenen Datensatz vor, der erfasst, wie ein reales Elektrofahrzeug reagiert, wenn die Netzspannung für kurze Zeit auf verschiedene Weise „unvollkommen“ ist. Damit schafft sie die Grundlage für intelligentere Ladegeräte, robustere Netze und besseren Schutz teurer Batterien.

Unsichtbare Störungen in der Stromversorgung

In realen Stromnetzen ist die Versorgung in Ihrem Zuhause oder Parkhaus nicht immer vollkommen gleichmäßig. Das Netz kann kurzzeitig Spannungseinbrüche, plötzliche Spitzen, kleine Unterbrechungen oder verzerrte Wellenformen erfahren, hervorgerufen durch schwere Maschinen, Schwankungen bei erneuerbaren Energien oder Stürme. Solche Power-Quality-Störungen können das Laden verlangsamen, Schutzschaltungen auslösen oder bei häufigerem Auftreten die Lebensdauer der Batterie verkürzen. Bisher gab es kaum gemeinsam genutzte, realweltliche Daten darüber, wie sich ein komplettes Elektrofahrzeug bei jedem Störungstyp genau verhält, was den Vergleich von Studien und die Entwicklung robuster Ladehardware erschwerte.

Aufbau eines kontrollierten Prüfstands

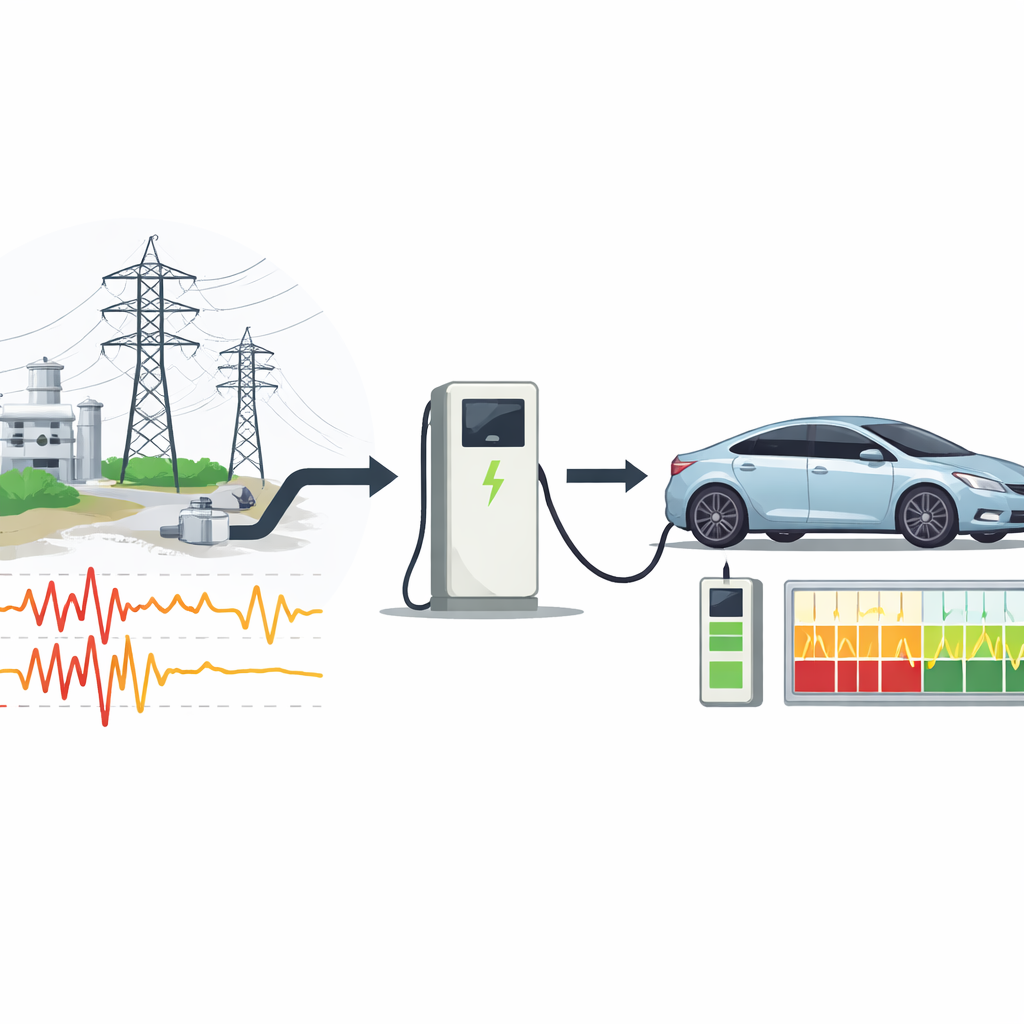

Um diese Lücke zu schließen, bauten die Autoren eine spezialisierte Laborplattform, die es erlaubt, viele Arten unvollkommener Netzbedingungen kontrolliert „abzuspielen“. Sie erzeugen gestörte Spannungswellenformen entweder mit spezieller Hardware oder generieren sie in Software und spielen sie dann als echte elektrische Signale zurück. Diese Signale speisen eine programmierbare Wechselstromquelle, die wiederum eine standardmäßige AC-Ladesäule versorgt, an die ein Serien-Elektrofahrzeug angeschlossen ist. Während das Fahrzeug lädt, erfassen Messinstrumente die netzseitige Spannung und den Strom mit hoher Geschwindigkeit, und eine Datenschnittstelle im Fahrzeug protokolliert Batteriestandspannung, Ladestrom, Ladezustand, Temperatur und weitere wichtige Signale. Alle diese Informationen werden in einfachen, maschinenlesbaren Dateien gespeichert, damit andere Gruppen die Daten wiederverwenden können.

Zehn Arten rauer Netzverhältnisse und wie das Auto reagiert

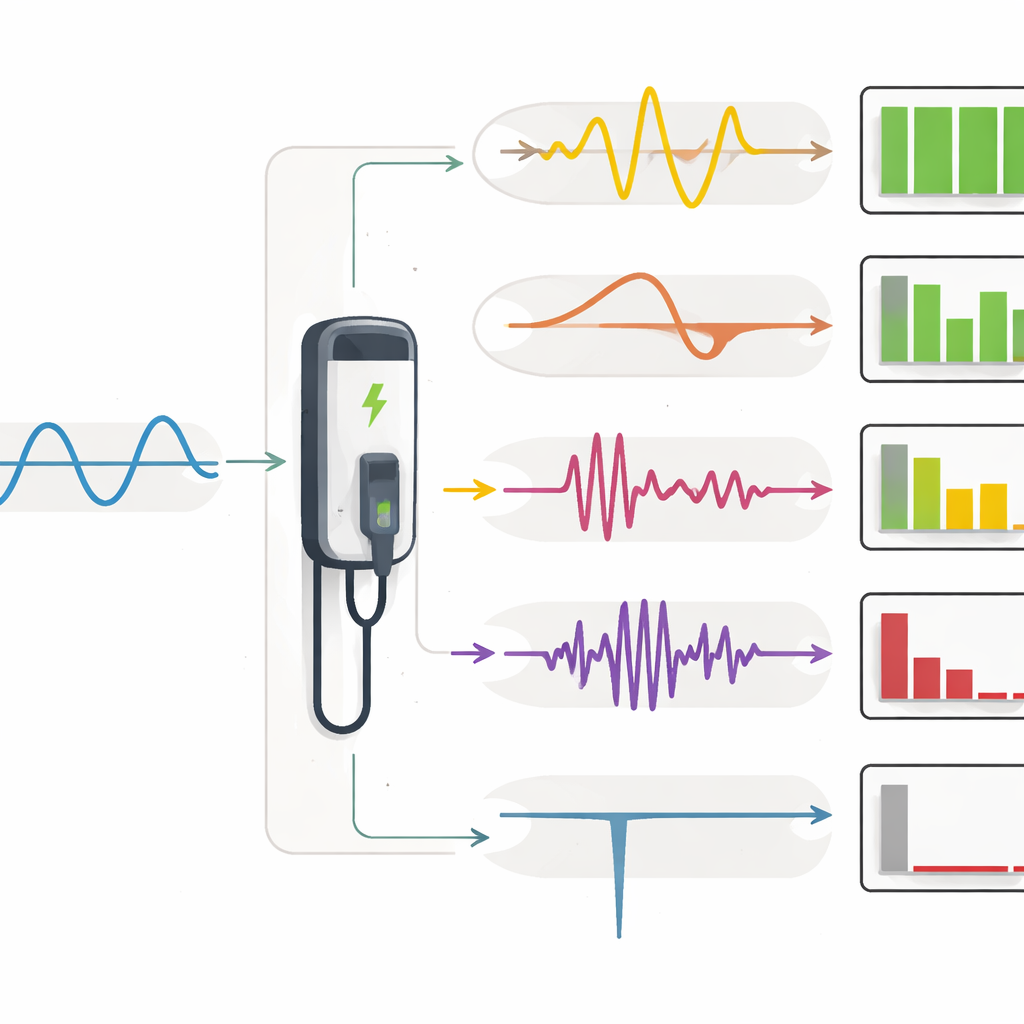

Der Datensatz untersucht systematisch zehn repräsentative Störungstypen, etwa Frequenzverschiebungen, hinzugefügte Oberschwingungen (zusätzliche Welligkeiten in der Spannung), kurz- oder langanhaltende Unter- und Überspannungen, vollständige oder teilweise Unterbrechungen sowie klassische „Sags“ und „Swells“, bei denen die Spannung abrupt fällt oder steigt. Bei jedem Experiment variieren die Autoren Stärke und Dauer der Störung, während der Batterieladezustand des Fahrzeugs bekannt gehalten wird. Durch Überlagerung der gestörten Spannung mit dem Ladestrom des Fahrzeugs zeigen die Autoren, wie verschiedene Ereignisse unterschiedliche „Fingerabdrücke“ hinterlassen: Unterbrechungen drücken den Strom fast auf Null, Einbrüche lösen oft den Schutz des Ladegeräts aus und stoppen das Laden abrupt, während sehr kurze Transienten den Strom kaum stören. Längere, mildere Abweichungen verschieben den Strom sanft nach oben oder unten und zeigen, wie empfindlich das Ladegerät gegenüber alltäglichen Netzschwankungen ist.

Von Rohsignalen zu einem Forschungsarbeitspferd

Über das reine Sammeln der Daten hinaus sorgte das Team dafür, dass sie genau und breit nutzbar sind. Sie kalibrierten Instrumente gegen Referenzzähler, prüften die Zeitabstimmung bis auf wenige Tausendstelsekunden, reparierten kleine Lücken im Fahrzeuginternen Datenstrom und bestätigten, dass die Störungen den Zielstärken und -dauern entsprachen. Anschließend fassten sie die in jeder Datei aufgezeichneten Daten mittels einfacher Statistik- und Frequenzmaße zusammen und verwendeten Clustering-Verfahren, um zu bestätigen, dass klar verschiedene Ereignisse — etwa ein vollständiger Spannungsverlust — in diesem Merkmalsraum deutlich herausstechen. Ein erweiterter Testsatz konzentrierte sich auf Spannungseinbrüche über verschiedene Fahrzeuge, Ladegeräte und Anfangsladezustände hinweg und zeigte, dass sich zwar die absoluten Stromniveaus ändern, das Grundmuster — tiefere Einbrüche führen zu schwächerem Laden — jedoch erstaunlich konsistent ist.

Warum das für das Laden der Zukunft wichtig ist

Am Ende schlägt diese Arbeit nicht selbst ein neues Algorithmus- oder Ladegeräte-Design vor. Stattdessen liefert sie ein sorgfältig validiertes „gemeinsames Vokabular“ realer Messungen, auf dem andere aufbauen können. Mit diesem Datensatz können Forschende Methoden zum Erkennen und Klassifizieren von Netzstörungen fairer vergleichen, Hersteller neue Ladegeräte virtuell Stresstests unterziehen, bevor sie sie einsetzen, und Netzplaner besser verstehen, wann das Laden von E-Fahrzeugen anfällig ist. Für Fahrer ist die langfristige Rendite leiser: Ladegeräte und Netze, die alltägliche elektrische Störungen elegant handhaben, Ladezeiten vorhersehbar halten und Batterien über Jahre gesünder bewahren.

Zitation: Li, H., Zhang, Y., Yang, S. et al. High-resolution Dataset of Electric Vehicle Charging Responses Under Varied Power Quality Disturbances. Sci Data 13, 403 (2026). https://doi.org/10.1038/s41597-026-06768-5

Schlüsselwörter: elektrofahrzeugladung, Power-Quality-Störungen, Spannungseinbruch, Smart-Grid-Daten, Zuverlässigkeit der Batterieladung
