Integrierte Photonik ermöglicht ultra-breitbandige Faser–Drahtlos-Kommunikation

Warum schnellere Verbindungen wichtig sind

Das gleichzeitige Streamen von 8K-Videos an viele Nutzer, die Steuerung von Drohnenflotten oder die Vernetzung riesiger Rechenzentren beruhen darauf, enorme Datenmengen mit nahezu null Verzögerung zu übertragen. Die heutigen Netze teilen diese Aufgabe zwischen Glasfasern unter unseren Füßen und drahtlosen Verbindungen durch die Luft auf, doch diese beiden Welten sprechen nicht von Natur aus dieselbe „Geschwindigkeitssprache“. Dieser Artikel beschreibt eine neue chip-basierte Technologie, die Fasern und drahtlose Verbindungen einen deutlich breiteren Anteil des Spektrums teilen lässt und damit für künftige 6G-ähnliche Netzwerke und darüber hinaus flüssigere, schnellere und flexiblere Kommunikation verspricht.

Die Lücke zwischen Kabeln und Luft

Moderne Glasfasern können bereits erstaunliche Datenmengen transportieren, doch die drahtlose Seite hat besonders bei den ultra-hohen Funkfrequenzen im Terahertz-Bereich Schwierigkeiten Schritt zu halten. Signale, die in der Faser mühelos rasen, müssen neu gemischt und umgewandelt werden, bevor sie ausgestrahlt werden können, wobei sperrige Elektronik hinzukommt, die Rauschen, Kosten und Verzögerungen erzeugt. Diese Umwandlungen haben außerdem Probleme, extrem breite Frequenzbereiche zu handhaben, was begrenzt, wie viele Nutzer und wie viel Information gleichzeitig getragen werden können. Das Ergebnis ist eine lang bestehende Fehlanpassung: Fasern, die mehr Daten bewegen können, als die drahtlose „letzte Meile“ komfortabel liefern kann.

Eine neue Art lichtbasierter Übersetzer

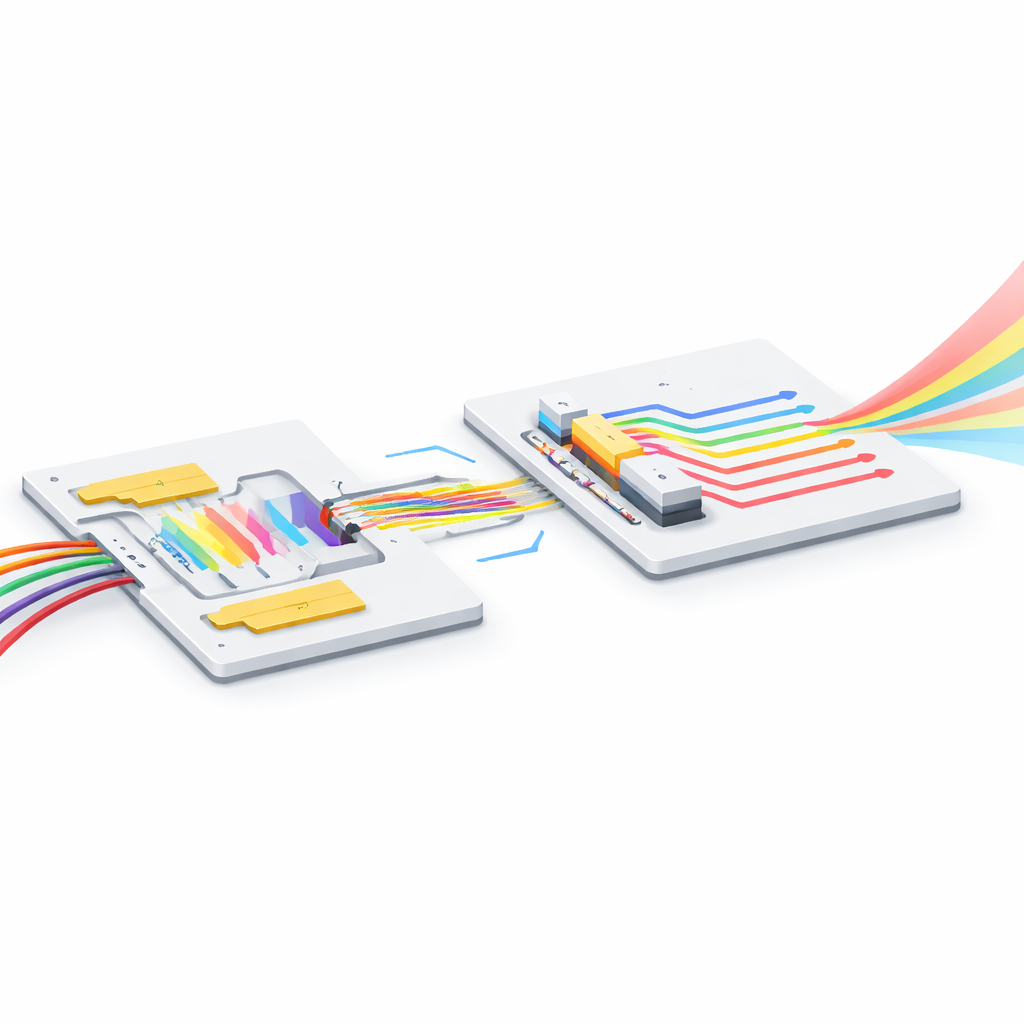

Die Forschenden begegnen diesem Problem mit einer integrierten Photonik-Plattform – im Grunde einer winzigen optischen Leiterplatte –, die sowohl elektrische Daten auf Licht aufprägen als auch Licht wieder in elektrische Signale über ein ultra-breites Frequenzspektrum zurückwandeln kann. Auf einer Seite des Chips wirkt ein Lithiumniobat-Modulator wie ein blitzschnelles Lichtventil und schaltet einen Infrarotstrahl an, aus oder zwischen Pegeln mit einer Bandbreite, die über 250 Gigahertz hinausreicht. Auf der anderen Seite wandelt eine speziell entwickelte Fotodiode aus Indiumphosphid eingehendes Licht effizient wieder in elektrische Wellen um, ebenfalls über mehr als 250 Gigahertz. Zusammen bilden diese beiden Bauteile eine lichtbasierte „Brücke“, die Faser- und Terahertz-Drahtlosverbindungen als Teile desselben kontinuierlichen Systems behandelt.

Datenraten auf neue Höhen treiben

Um zu testen, was diese Brücke leisten kann, nutzte das Team sie zunächst in kurzen Fasernetzen, wie sie in Rechenzentren vorkommen. Mit einfacher Intensitätskodierung und ohne komplexe Korrekturen erreichten sie Symbolraten von über 200 Gigabaud. Als sie die Hardware mit einem maßgeschneiderten KI-Algorithmus namens komplexe bidirektionale gated recurrent unit kombinierten, hoben sie einen einzelnen Faserkanal auf 512 Gigabit pro Sekunde, während die Fehlerquoten niedrig genug blieben, dass konventionelle Fehlerkorrekturschemata sie bereinigen konnten. Anschließend führten sie Drahtlosversuche um 180 Gigahertz durch und erzeugten sowie empfingen Terahertz-Wellen mit denselben Chip-Bauelementen. Mit herkömmlicher digitaler Verarbeitung übertrafen sie bereits frühere Rekorde; mit dem KI-Equalizer erreichten sie 400 Gigabit pro Sekunde pro drahtlosem Kanal, wiederum innerhalb praktischer Fehlerschranken, sowohl über kurze wie auch über mehrere Meter Entfernung.

Die Luft unter vielen Nutzern aufteilen

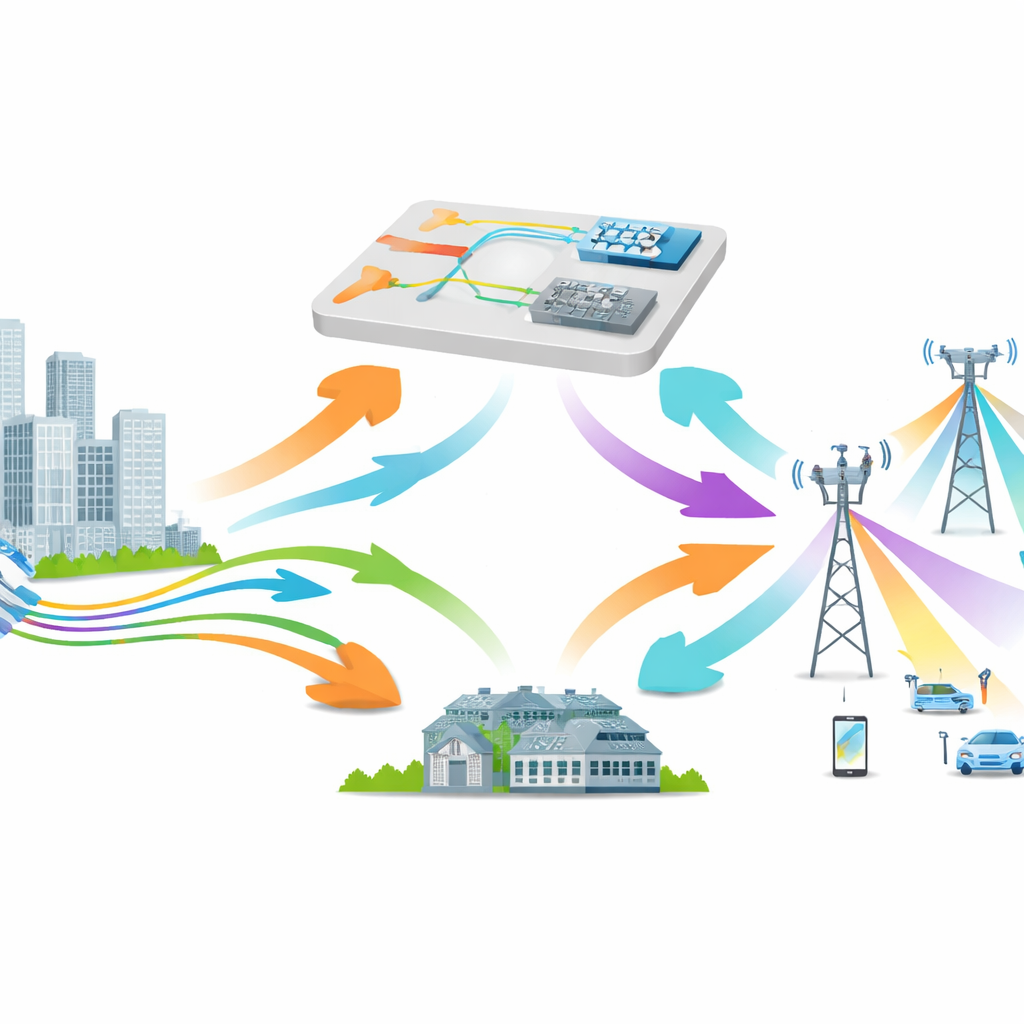

Neben der reinen Geschwindigkeit muss das System auch viele Nutzer gleichzeitig bedienen können. Die Autorinnen und Autoren bauten ein Proof-of-Concept-Zugangsnetz, in dem Dutzende von Videoservern Signale in den optischen Chip einspeisten, diese in Terahertz-Wellen übersetzten und anschließend wieder in Licht zurückwandelten und zu den Client-Rechnern routeten. Indem sie den drahtlosen Träger über Frequenzen zwischen etwa 140 und 220 Gigahertz abstimmten, schufen sie 86 benachbarte Kanäle, jeweils ein Gigahertz breit, und nutzten diese zur Echtzeit-Übertragung von 8K-Video mit klarer Wiedergabe. Dies zeigte, dass der Chip dichten, breitbandigen Zugang unterstützen kann – weit über die Praxis von 5G hinaus – ohne komplizierte Elektronik oder hohe digitale Overheads.

Was das für die Alltagskonnektivität bedeutet

Kurz gesagt: Diese Arbeit zeigt, dass ein einziges Set winziger lichtbasierter Bauteile ultra-schnelle Faser- und Terahertz-Drahtlosverbindungen zusammenfügen kann und dabei Rekordgeschwindigkeit und Effizienz erzielt. Durch die Kombination von ultra-breitbandigen Modulatoren und Detektoren mit intelligenter KI-basierter Signalreinigung bewegt das System mehr Information pro Spektrumeinheit als frühere Ansätze und skaliert auf viele gleichzeitige Kanäle. Für zukünftige Netze könnte das flüssigeres Streaming für Menschenmengen, reaktionsschnellere Cloud-Dienste und zuverlässige Hochkapazitätsverbindungen an Orten bedeuten, an denen Kabel schwer verlegbar sind. Während praktische Produkte weitere Integration und Verfeinerung benötigen, weist die Demonstration auf kompakte, energieeffiziente Netzwerktechnik hin, die Faser und Drahtlos nicht als getrennte Welten, sondern als Teile eines nahtlosen, hochgeschwindigkeitsfähigen Gefüges behandelt.

Zitation: Zhang, Y., Shu, H., Guo, Y. et al. Integrated photonics enabling ultra-wideband fibre–wireless communication. Nature 651, 348–355 (2026). https://doi.org/10.1038/s41586-026-10172-9

Schlüsselwörter: ultra-breitbandige Photonik, Konvergenz von Faser und Drahtlos, Terahertz-Kommunikation, integrierte optische Chips, 6G-Netzwerke
