Erzielung einer korrosionsbeständigen Mg‑Ca‑mageren Legierung durch Erstarrungskontrolle zur Einschließung von Eisenverunreinigungen im Teile‑pro‑Million‑Bereich

Warum der Schutz leichter Metalle wichtig ist

Magnesium ist eines der leichtesten Strukturmetalle, das wir haben, und deshalb attraktiv für Autos, Flugzeuge, tragbare Elektronik und sogar medizinische Implantate. Es gibt jedoch einen Haken: Magnesium löst sich in salzigen, feuchten Umgebungen deutlich schneller auf als gängige Metalle wie Stahl oder Aluminium. Diese Studie untersucht einen pfiffigen Weg, eine sehr einfache Magnesium‑Calcium‑Legierung korrosionsbeständiger zu machen als selbst ultrareines Magnesium — nicht durch Entfernen von Verunreinigungen, sondern durch deren Einschluss in geeignete mikroskopische Käfige während der Erstarrung.

Eine winzige Verunreinigung mit großer Wirkung

Selbst wenn Magnesium nach hohen Reinheitsstandards hergestellt wird, enthält es dennoch Spuren von Eisen — nur einige Teile pro Million. Das klingt vernachlässigbar, reicht aber aus, um winzige eisenreiche Partikel zu bilden, die sich in Salzwasser wie Mikrobatterien verhalten. Diese Partikel entziehen dem umgebenden Magnesium Elektronen, beschleunigen den Metallverlust und fördern die Bildung von Wasserstoffblasen. Bisher galt die konventionelle Weisheit, Eisen so weit wie möglich zu entfernen oder ultrahochreines Magnesium zu kaufen, was teuer ist und in der Industrie schwer anzuwenden sein kann.

Calcium nutzen, um mikroskopische Käfige zu bauen

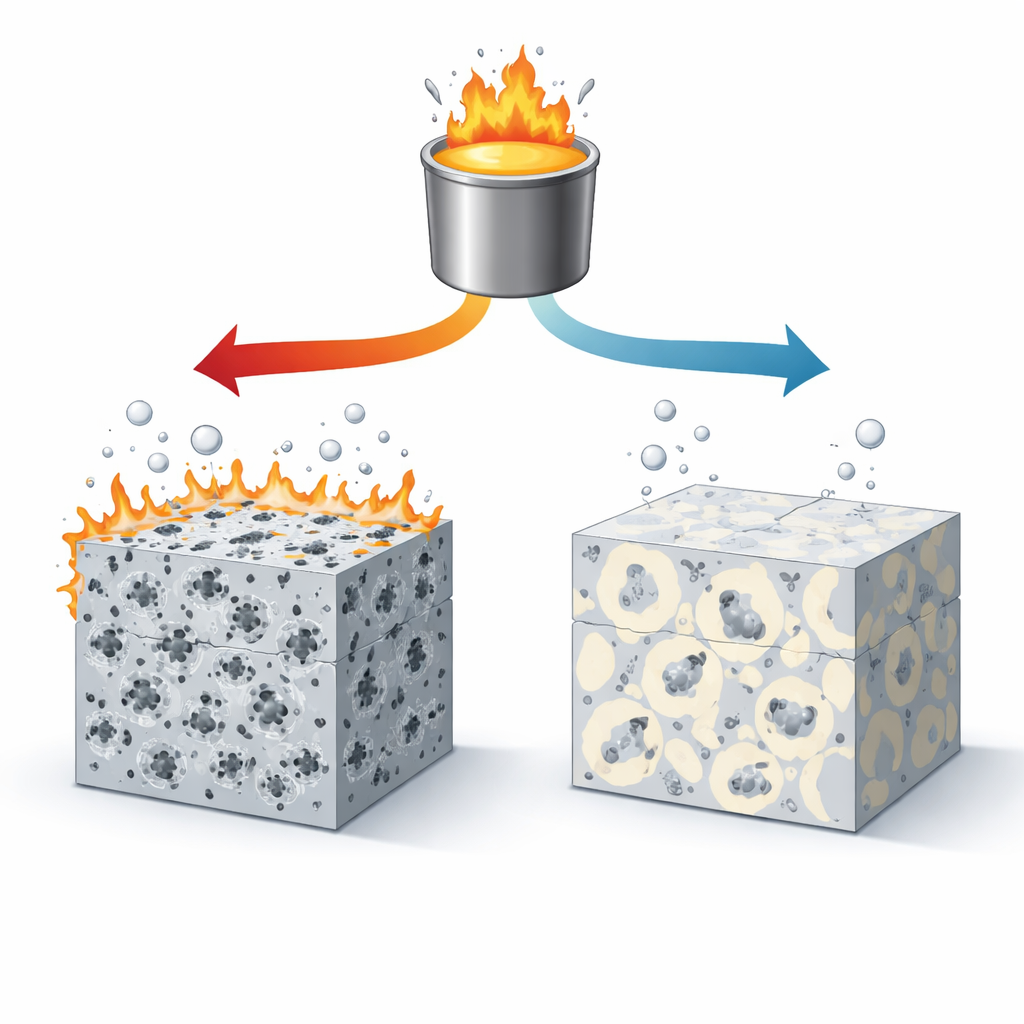

Frühere Arbeiten zeigten, dass das Hinzufügen einer Prise Calcium zu Magnesium (etwa 0,1 Gewichtsprozent) die Korrosion dramatisch verlangsamt, weil sich neue mikroskopische Verbindungen aus Calcium, Magnesium und Silizium im Metall bilden. In dieser Studie konzentrierten sich die Forscher auf eine spezifische Magnesium‑0,1%‑Calcium‑Legierung und stellten eine tiefere Frage: Wie beeinflusst die Geschwindigkeit, mit der die geschmolzene Legierung abgekühlt und erstarrt, die Verteilung des Eisens und damit die Korrosionsrate? Um das zu beantworten, gossen sie dieselbe Legierung mit vier verschiedenen Abkühlraten, von sehr langsam bis sehr schnell, und untersuchten die resultierenden Mikrostrukturen detailliert mit Elektronenmikroskopen und Mapping‑Techniken.

Langsame Abkühlung und verstecktes Eisen

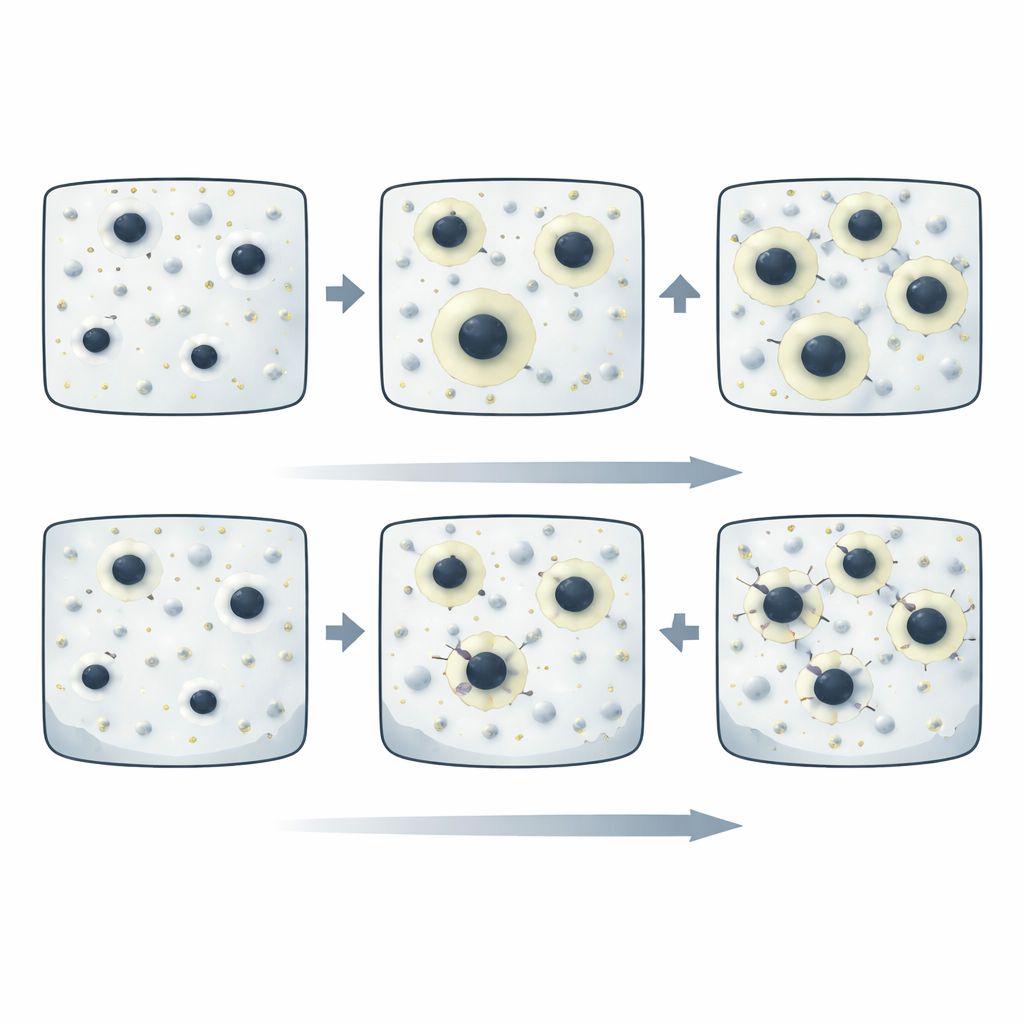

Bei langsamer Abkühlung fanden die Forscher relativ große Partikel der Calcium‑Magnesium‑Silizium‑Verbindung im Metall verteilt. Entscheidend war, dass viele der eisenreichen Partikel vollständig in diesen größeren Partikeln eingeschlossen waren, wie Samen im Fruchtfleisch. Diese Einkapselung sorgte dafür, dass das Eisen nur wenig direkten Kontakt mit dem umgebenden Magnesium hatte. In Korrosionstests in salzhaltigem Wasser ähnlich wie Meerwasser produzierten diese langsam abgekühlten Proben äußerst wenig Wasserstoffgas und verloren Metallraten, die um ein Vielfaches niedriger lagen als bei gewöhnlichem hochreinen Magnesium. Die Korrosion verlief mild und relativ gleichmäßig, mit nur flachen Gruben und einer schützenden Oberflächenfilm, der mit der Zeit widerstandsfähiger wurde.

Schnelle Abkühlung und freiliegende Problemstellen

Je schneller dieselbe Legierung abgekühlt wurde, desto kleiner und feiner verteilt erschienen die calciumreichen Verbindungen. Sie wuchsen nicht mehr groß genug, um viele der eisenreichen Partikel vollständig zu umhüllen. Die Mikroskopie zeigte zahlreiche eisenreiche Körnchen im direkten Kontakt mit dem Magnesium oder nur teilweise bedeckt. Bei Salz‑Wasser‑Exposition wurden diese freiliegenden Stellen zu hochaktiven Angriffspunkten, an denen Korrosion schnell begann, tiefe Hohlräume einschnitt und fadenartige Angriffswege über die Oberfläche zog. Wasserstoff wurde deutlich schneller gebildet, und elektrochemische Messungen zeigten stärkere kathodische Aktivität sowie schwächere, weniger schützende Oberflächenfilme.

Warum Abkühlungskontrolle ultrareines Metall schlägt

Die zentrale Erkenntnis dieser Arbeit ist, dass das Korrosionsverhalten weniger von der Menge des vorhandenen Eisens abhängt als davon, wie dieses Eisen im Metall angeordnet ist. Mit einer geringen Calciumzugabe und ausreichend langsamer Abkühlung — langsamer als etwa 5 Kelvin pro Sekunde — bildet die innere Struktur des Metalls von selbst Käfige, die Eisen in harmlosen Verbindungen einschließen. Diese Käfige unterbinden die winzigen elektrochemischen „Kurzschlüsse“, die sonst einen schnellen Angriff auslösen würden. Unter diesen Bedingungen übertrifft die einfache Magnesium‑Calcium‑Legierung selbst ultrahochreines Magnesium in aggressiven Salzlösungen, während sie von preiswerterem, handelsüblichem Ausgangsmaterial ausgeht.

Was das für den praktischen Einsatz bedeutet

Für Ingenieure und Hersteller bietet die Studie eine praktische Vorgehensweise: Anstatt sich ausschließlich auf teures, ultrareines Rohmagnesium zu verlassen, können sie sowohl die Legierungszusammensetzung als auch die Gießbedingungen so anpassen, dass schädliche Verunreinigungen entschärft werden. Durch das Hinzufügen einer Spur Calcium und den Einsatz von Gießprozessen, die Abkühlraten niedrig genug halten, um einkapselnde Partikel zu bilden, lassen sich leichte Magnesiumbauteile herstellen, die in korrosiven Umgebungen deutlich länger halten. Diese Strategie könnte von Autoteilen und Energiespeicher‑Anoden bis hin zu biologisch abbaubaren medizinischen Geräten profitieren, wo kontrollierte und vorhersehbare Korrosion entscheidend ist.

Zitation: Qi, Y., Deng, M., Rong, J. et al. Achieving a corrosion-resistant Mg-Ca lean alloy by solidification control to sequester parts-per-million-level Fe impurity. npj Mater Degrad 10, 41 (2026). https://doi.org/10.1038/s41529-026-00755-2

Schlüsselwörter: Magnesiumlegierungen, Korrosionsbeständigkeit, Mikrolegierung, Erstarrungs‑Abkühlrate, Leichtbaumaterialien
