Modellierung des einheitlichen Korrosionsverhaltens von Zink bei Salznebelprüfungen

Warum das für Alltagsmetallteile wichtig ist

Von Karosserien bis zu Freileitungen werden viele Metallteile durch dünne Zinkschichten geschützt, die sich auflösen, anstatt den darunterliegenden Stahl anzugreifen. Ingenieure stützen sich stark auf „Salznebeltests“, um abzuschätzen, wie lange diese Schichten in aggressiven, salzhaltigen Umgebungen wie Winterstraßen oder Meeresluft halten. Diese Tests sind jedoch schwer zu interpretieren und liefern nicht immer konsistente, quantitative Aussagen. Diese Arbeit geht dieses Problem an, indem sie ein physikbasiertes Computermodell entwickelt, das vorhersagt, wie schnell Zinkbeschichtungen unter Salznebel abgetragen werden, mit dem Ziel, einen qualitativen Labortest in ein verlässlicheres Planungswerkzeug zu überführen.

Wie Zinkbeschichtungen Metall schützen

Zinkbeschichtungen wirken als Opferanode: sie korrodieren zuerst und schützen so den darunterliegenden Stahl. In salzhaltigem Wasser löst sich Zink in geladene Teilchen (Ionen) auf, während Sauerstoff aus der Luft reagiert und eine dünne, anfänglich fleckige Schicht von Korrosionsprodukten bildet, hauptsächlich Zinkhydroxid und Zinkoxid. Mit der Zeit wächst diese Schicht und kann den weiteren Angriff teilweise verlangsamen. In realen Salznebelkammern ist die Oberfläche nicht in einem Wasserbecken eingetaucht. Stattdessen bildet sich beständig ein dünner Film salziger Feuchtigkeit aus versprühten Tröpfchen, der in Zyklen dicker wird und dann abläuft. Dieser sich verändernde Film steuert, wie viel Sauerstoff und Salz das Metall erreichen und wie schnell sich Zinkionen anreichern, was wiederum die Korrosionsrate bestimmt.

Aufbau eines Korrosionsmodells von Grund auf

Die Autorinnen und Autoren entwickelten ein numerisches Modell, das drei zentrale Elemente verknüpft: die elektrochemischen Reaktionen, die Zink auflösen, den Transport von Ionen und Sauerstoff durch die dünne Wasserschicht und die Bildung fester Korrosionsprodukte, die eine wachsende Barriere bilden. Sie beschreiben die Ionbewegung mit einer Standard-Diffusionsgleichung, vereinfachen elektrische Effekte und behandeln Korrosion als Mischung aus reaktionskontrollierten und diffusionskontrollierten Prozessen. Eine spezielle Beziehung, die Brønsted–Bjerrum-Gleichung, passt an, wie schnell sich Zinkhydroxid bildet, wenn die Salzkonzentration im Wasserfilm sehr hoch wird, wie es in einer dünnen, langsam ablaufenden Schicht oft der Fall ist. Um das Modell realistisch, aber handhabbar zu halten, nehmen die Autorinnen und Autoren an, dass die Korrosion über die Oberfläche gleichmäßig verläuft und konzentrieren sich auf die Zinkschicht allein, ohne vorerst Schäden am darunterliegenden Stahl einzubeziehen.

Abgleich des Modells mit realen Experimenten

Um das Modell zu kalibrieren, simulierte das Team zunächst einen einfacheren Fall: reines Zink, das in eine verdünnte Salzwasserlösung eingetaucht ist. Sie passten drei unsichere Größen an — die Geschwindigkeit, mit der Zinkhydroxid ausfällt, wie leicht sich Zinkionen durch den Film bewegen und wie porös die Oxidschicht ist — bis die Simulationen mit veröffentlichten Messungen von Korrosionstiefe, Oxiddicke und freigesetztem Zink im Flüssigkeitsvolumen übereinstimmten. Diese Kalibrierung zeigte beispielsweise, dass schnellere Ausfällung die Oxidschicht verdickt und die Korrosion verlangsamt, indem sie den Sauerstoffzugang begrenzt. Nach der Kalibrierung wurden dieselben Parameter auf einen wesentlich realistischeren neutralen Salznebeltest angewendet, der Meerwasser aus der Kertsch-Straße nachbildet. Dort erfasste das Modell einen wichtigen Übergang: Die Korrosion wird anfänglich hauptsächlich von Oberflächenreaktionen bestimmt, geht aber, wenn Oxidschicht und Ionenkonzentration zunehmen, in eine Diffusionsbegrenzung über, weil der Transport durch die zunehmend verstopfte Schicht langsamer wird.

Warum die Bewegung des Wasserfilms wichtig ist

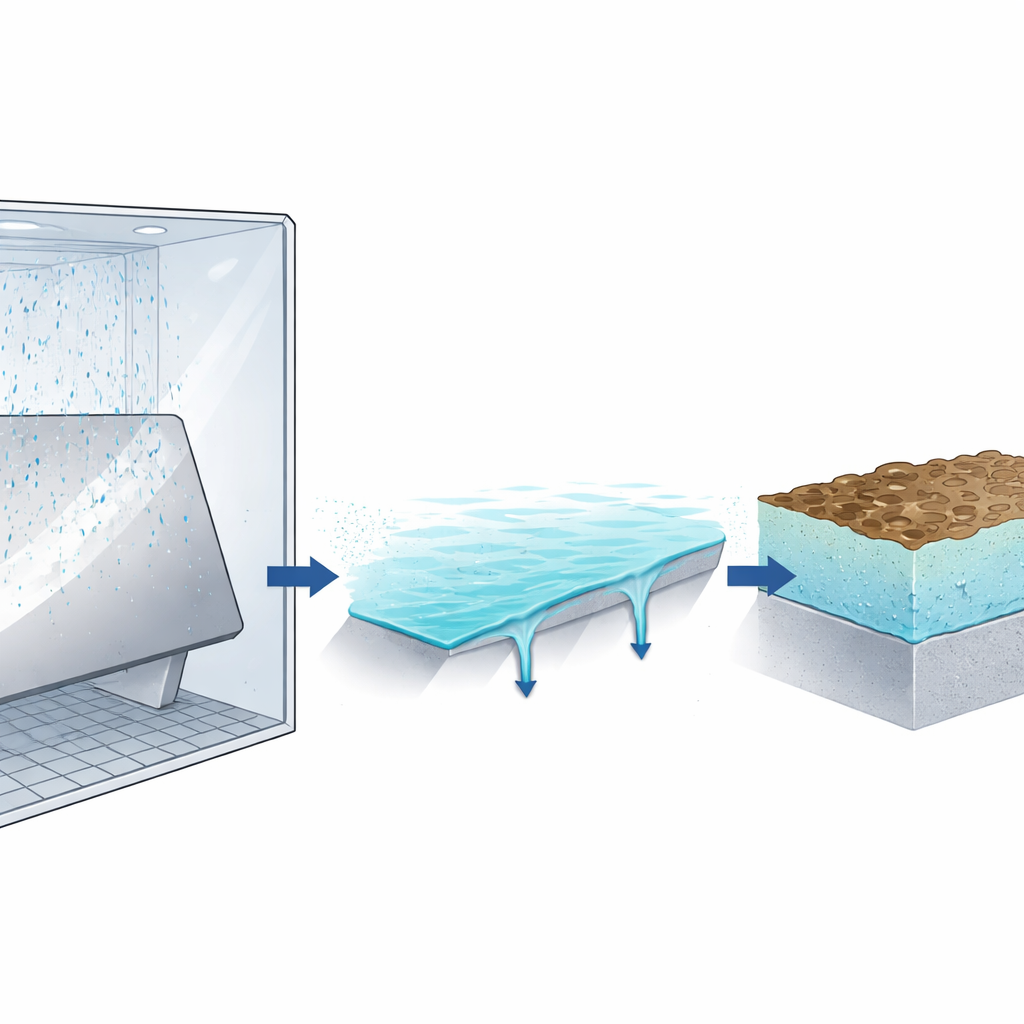

Ein charakteristisches Merkmal von Salznebelprüfungen ist das unruhige Verhalten des dünnen Wasserfilms. Sprühtröpfchen verdicken allmählich die Schicht, bis Schwerkraft und Oberflächenspannung Teile davon abfließen lassen, wobei gelöstes Zink mitgetragen wird und der Film vorübergehend dünner wird. Die Autorinnen und Autoren berücksichtigten dies, indem sie die Filmdicke mit einer gewählten Rate wachsen ließen und sie dann periodisch auf einen kleineren Wert zurücksetzten, basierend auf gemessenen Abflussperioden und Prüfstückneigungen. Simulationen zeigten, dass höhere Sprühraten und größere Neigungswinkel die Korrosion zunächst allgemein erhöhen, weil die Oberfläche besser mit frischer Lösung versorgt bleibt. Längere Intervalle zwischen Abflussereignissen geben mehr Zeit für die Anreicherung von Zinkionen, was Diffusionsbarrieren verstärkt und die Korrosion später verlangsamen kann. Wenn diese Filmdynamik berücksichtigt wird und die Zinkoxidschicht als mäßig porös angenommen wird, reproduziert das Modell gemessene Korrosionsraten aus Salznebelversuchen typischerweise innerhalb von etwa 20 Prozent.

Was die Studie für reale Haltbarkeit bedeutet

Einfach gesagt zeigt die Studie, dass das Wachstum, die Konzentration und das Abfließen des salzhaltigen Wasserfilms auf einer zinkbeschichteten Oberfläche genauso wichtig sind wie die Chemie des Zinks selbst, um zu bestimmen, wie schnell die Beschichtung verschwindet. Ein Film, der periodisch erneuert wird, verhindert eine starke Anreicherung von Zinkionen und kann höhere Korrosionsraten aufrechterhalten, während eine dichte, ununterbrochene Oxidschicht die Korrosion verlangsamen, aber schließlich aufreißen oder absprengen kann. Indem diese Zielkonflikte in einem einzigen, relativ effizienten Modell erfasst werden, liefert die Arbeit eine Grundlage, um die Lebensdauer zinkbeschichteter Teile quantitativ besser vorherzusagen und den Ansatz auf komplexere, industrieübliche Korrosionstests auszuweiten, die Trocknungszyklen, Temperaturschwankungen und letztlich den Beginn der Stahlkorrosion nach Verbrauch des Zinks einschließen.

Zitation: Chen, C., Hofmann, M. & Wallmersperger, T. Modeling the uniform corrosion behavior of zinc in salt spray testing. npj Mater Degrad 10, 37 (2026). https://doi.org/10.1038/s41529-026-00749-0

Schlüsselwörter: Zinkkorrosion, Salznebelprüfung, Zinkbeschichtungen, Korrosionsmodellierung, Elektrolytfilm
