Ein niederohmiger, dreistufiger, flexibel abstimmbarer Bandpassfilter mit organischen elektrochemischen Transistoren für 5G NR n79- und Wi‑Fi‑6E‑Anwendungen

Intelligentere Funktechnik für biegsame Geräte

Während sich Telefone, Uhren und medizinische Pflaster um unseren Körper legen und biegen, bleibt die Funkhardware in ihnen meist starr und energiehungrig. Dieser Artikel stellt einen flexiblen, niederohmigen Funkfilter vor, der nahtlos verschiedene Kanäle auswählt, die in heutigen 5G‑ und Wi‑Fi‑6E‑Netzen verwendet werden, und uns damit näher an vollständig weiche, tragbare Kommunikationsgeräte bringt.

Warum zukünftige Wearables neue Filter brauchen

Jedes drahtlose Gerät verwendet kleine Bauteile, sogenannte Bandpassfilter, um den richtigen Bereich des Funkspektrums herauszufiltern und unerwünschte Signale zu unterdrücken. Bisherige abstimmbare Filter sind meist auf starren Leiterplatten aufgebaut und benötigen häufig hohe Steuer­spannungen oder sperrige Magnete, wodurch sie sich schlecht für dünne, biegsame Produkte eignen, die mit winzigen Batterien betrieben werden müssen. Getrennte Festfilter für jedes Band nehmen zudem Platz ein, was dem Trend zu kompakten, körperangepassten Elektroniken widerspricht. Die Autorinnen und Autoren zielen auf zwei dichte und wichtige Bänder ab — 5G NR n79 um 4,4–5,0 GHz und Wi‑Fi 6E von 5,15–5,45 GHz — und zeigen, wie ein flexibler, rekonfigurierbarer Filter beide abdecken kann.

Ein weicher Transistor, der als Funk‑Schalter wirkt

Im Zentrum des neuen Filters steht ein organischer elektrochemischer Transistor (OECT), gefertigt aus einem leitfähigen Polymer und einem weichen, ionenreichen Gel auf einer Plastikfolie. Im Ruhezustand ist das Polymer hochleitfähig, sodass Funksignale leicht zwischen seinen Metallkontakten fließen. Wird an einer benachbarten Gate‑Elektrode eine kleine positive Spannung angelegt, wandern Ionen aus dem Gel in das Polymer und reduzieren dessen Leitfähigkeit chemisch. Dadurch verwandelt sich das Bauteil von einem niederohmigen Pfad in eine nahezu isolierende Lücke, mit Änderungen um mehr als den Faktor tausend. Da dieser Schaltvorgang auf Ionenbewegung statt auf großen elektrischen Feldern beruht, lässt sich der OECT bereits mit etwa 1,3 Volt antreiben — kompatibel mit typischen Batterien und unbedenklich für hautangeschlossene Systeme.

Ein winziger Ring auf Plastik, der Kanäle verschieben kann

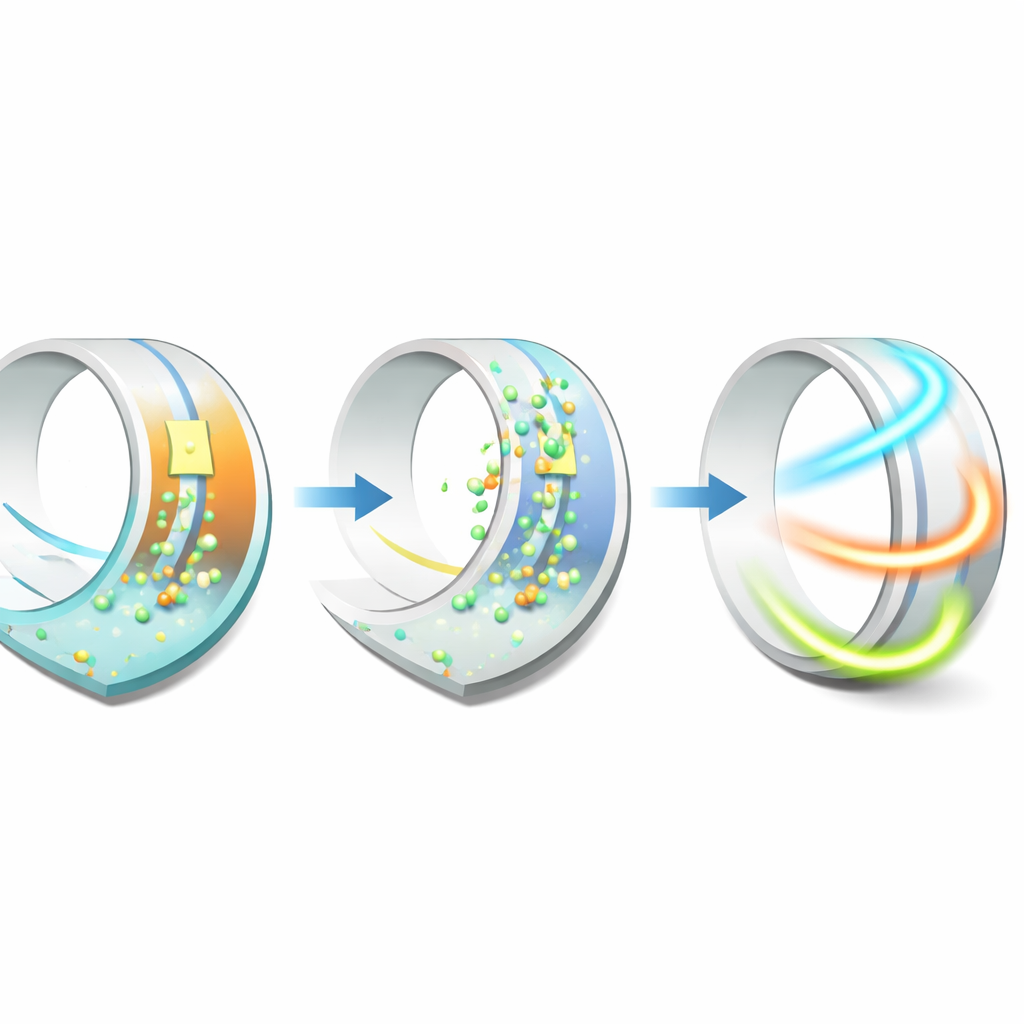

Die Forschenden bringen eine ringförmige Metallspur auf ein dünnes PET‑Substrat, wodurch ein Mikrostreifenresonator entsteht, dessen Größe bestimmt, welche Funkfrequenzen passieren. Vier kurze Öffnungen im Ring werden mit OECT‑Kanälen gefüllt und zu oberen und unteren Paaren gruppiert. Indem man entscheidet, welches Paar leitend oder nicht leitend ist, verlängert oder verkürzt der Schaltkreis effektiv den elektrischen Weg um den Ring und verschiebt so die Durchlassfrequenz des Filters nach oben oder unten. Messungen zeigen drei klare Betriebszustände mit Zentrumfrequenzen bei etwa 5,15, 4,86 und 4,65 GHz — zusammen decken sie 4,37–5,45 GHz ab — bei Einfügungsdämpfungen zwischen nur 1,65 und 1,87 Dezibel und Rückkopplungen nahe 20 Dezibel, eine Leistung, die mit vielen starren, hochwertigen Filtern konkurriert.

Gedruckt wie ein Motiv, gebogen wie ein Verband

Statt auf Reinraum‑Mikrofabrikation setzt das Team auf Siebdruck und einfache Lösungsprozesse. Silberfarbe wird gedruckt und wärmebehandelt, um glatte, hochleitfähige Leiterbahnen zu bilden; der Polymerkanal wird aufgetropft; und das Ionengél wird über den aktiven Bereich aufgetragen. Diese Schritte sind mit großflächigen und potenziell roll‑to‑roll‑Fertigungsprozessen kompatibel. Sorgfältige Tests zeigen, dass die gedruckten Silberfilme und Polymerlagen bei den gewählten Verarbeitungstemperaturen leitfähig bleiben und gut haften. Wenn der fertige Filter auf Radien bis etwa 50 Millimeter gebogen und vielfach gekippt wird, ändern sich seine wichtigsten Funkcharakteristika — Zentrumfrequenz, Einfügungsdämpfung und Rückflussdämpfung — nur geringfügig, was auf eine hohe mechanische Robustheit hinweist.

Was das für Alltagsgeräte bedeutet

Einfach gesagt haben die Autorinnen und Autoren einen weichen, energieeffizienten „Kanalwähler“ entwickelt, der auf einer flexiblen Plastikfolie Platz findet, ohne die Präzision moderner 5G‑ und Wi‑Fi‑Verbindungen zu opfern. Durch die Kombination eines großen An‑/Aus‑Schaltbereichs, moderater Dämpfung, niedriger Ansteuerspannung und skalierbarer Druckverfahren überwindet ihr OECT‑basiertes Design viele Nachteile älterer abstimmbarer Technologien, die auf starren Bauteilen, hohen Spannungen oder bewegten Flüssigkeiten beruhten. Zwar sind weitere Arbeiten nötig, um das Schalten zu beschleunigen, das Bauteil gegen Feuchtigkeit zu schützen und die Integration in komplette Funkvorderseiten voranzutreiben, doch die Studie zeigt einen praktischen Weg zu tragbaren und konformen Geräten, deren Funk‑„Gehirn“ ebenso flexibel ist wie ihr Körper.

Zitation: Yang, W., Wu, L., Wei, J. et al. A low-voltage three-state flexible tunable bandpass filter using organic electrochemical transistors for 5G NR n79 and Wi-Fi 6E applications. npj Flex Electron 10, 43 (2026). https://doi.org/10.1038/s41528-026-00548-2

Schlüsselwörter: flexible Elektronik, abstimmbarer HF‑Filter, organischer elektrochemischer Transistor, 5G und Wi‑Fi, tragbare Funkgeräte
