Spinnennetz-inspirierte flextensionale Umwandlung ermöglicht riesige piezoelektrische Reaktion zur Überwachung unmerklicher biomechanischer Signale

Den leisesten Signalen des Körpers zuhören

Viele der wichtigsten Warnzeichen des Körpers sind kaum hörbar: winzige Druckänderungen in Blutgefäßen während einer Gehirnoperation oder schwache Wellen in Ihrem Puls, die auf Herzprobleme hindeuten können. Diese Studie beschreibt eine neue Art von ultraempfindlichem, flexiblem Sensor, inspiriert davon, wie ein Spinnennetz die geringste Berührung wahrnimmt. Durch geschicktes Umleiten der Kraft durch eine dünne Kunststofffolie verwandeln die Forschenden kaum wahrnehmbare mechanische Signale in starke elektrische Impulse, die Ärzten helfen können, Patientinnen und Patienten sicherer und komfortabler zu überwachen.

Ein Trick aus dem Spinnennetz entlehnt

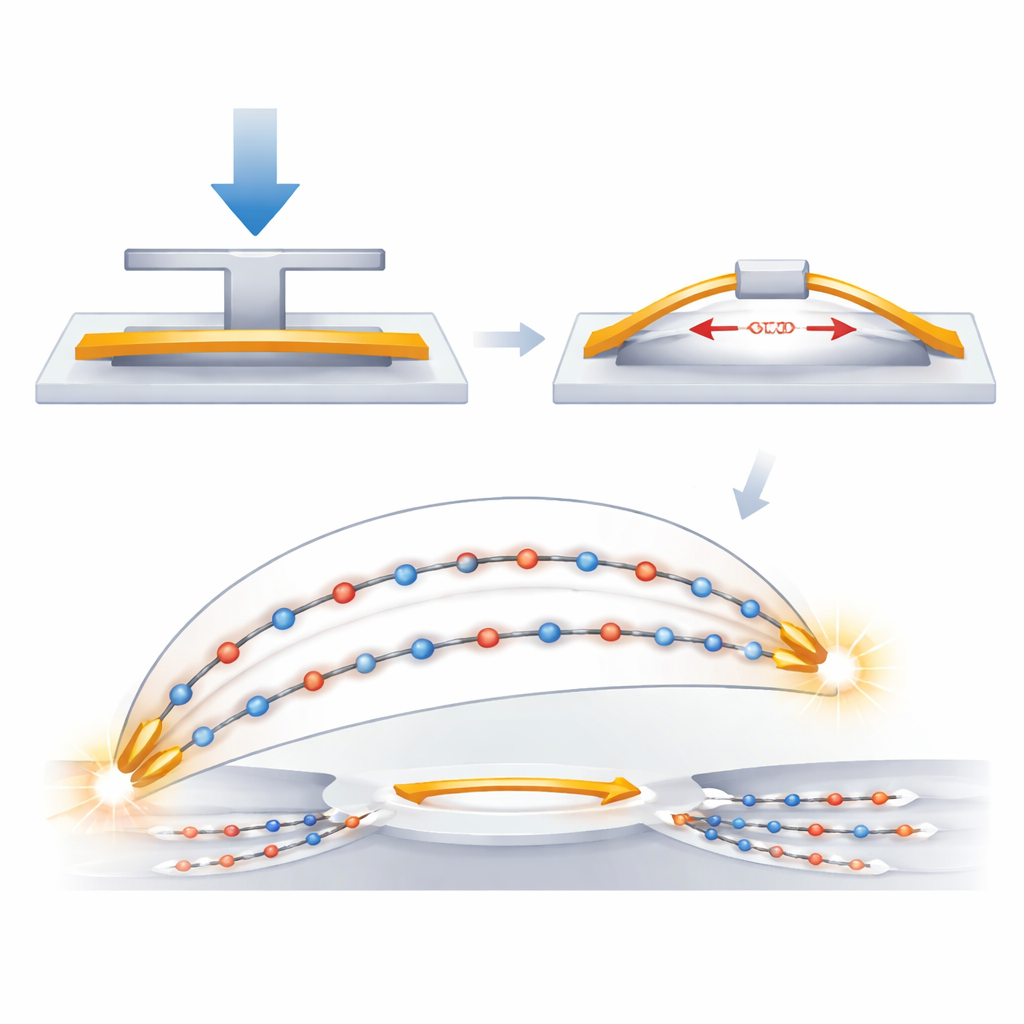

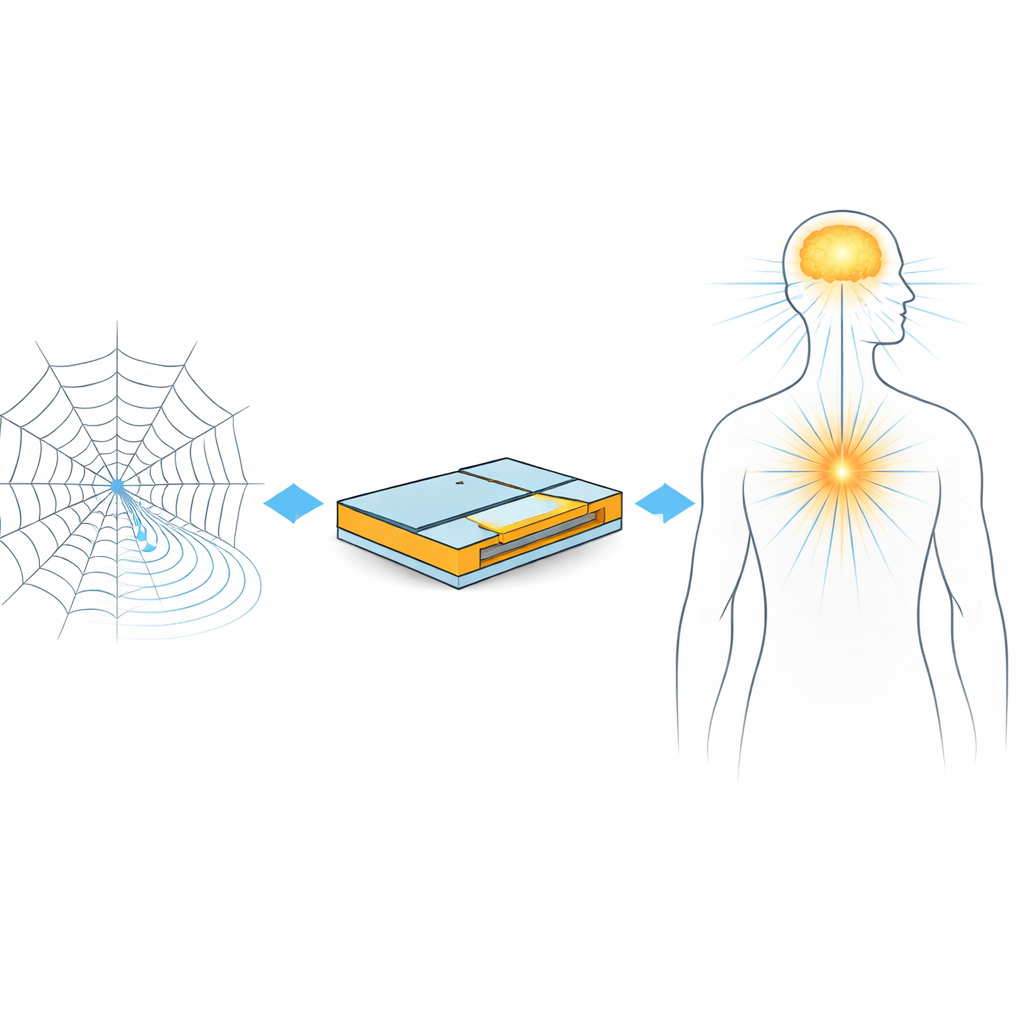

Spinnen verlassen sich auf ihre Netze, um die feinsten Vibrationen gefangener Beute zu spüren. Wenn etwas das Netz berührt, wird der Aufprall in Dehnung entlang der radialen Fäden umgelenkt, was das Signal stark verstärkt. Das Team übertrug dieses Prinzip auf ein „spinnennetz-inspiriertes piezoelektrisches“ (SWP) Gerät. Im Kern befindet sich eine piezoelektrische Kunststofffolie aus PVDF, die bei Verformung Strom erzeugt. Anstatt die Folie direkt zu pressen, bettet man sie in einen hart-weich-Rahmen ein: eine weiche Silikonschicht zum Schutz, ein starres T-förmiges Kunststoffteil zur Umleitung der einfallenden Kraft und eine gerillte Basis, die die Folie wie eine Brücke aufspannt. Wenn ein kleiner Druck von oben wirkt, biegt sich diese Struktur und dehnt die Folie längs ihrer Achse, wodurch die elektrische Reaktion stark verstärkt wird.

Sanfte Berührung in starke Signale verwandeln

Mithilfe mathematischer Modelle und Computersimulationen zeigten die Forschenden, dass ein sanfter Druck von oben in deutlich größere Dehnkräfte entlang der Folie umgewandelt wird. Der entscheidende Gestaltungsparameter ist der Biegewinkel des aufgehängten Streifens: Kleine Winkel führen zu starker Verstärkung, sodass Sub-Newton-Kräfte (leichter als das Gewicht eines Apfels) große innere Spannungen erzeugen können. Experimente bestätigten, dass das SWP-Gerät bei derselben Kraft deutlich höhere Spannungen erzeugt als konventionelle piezoelektrische Anordnungen. Für kleine Kräfte um ein Zehntel Newton liefert es etwa fünfmal mehr Spannung als die Standard‑„Direkt‑Press“-Konfiguration, erreicht eine Rekordausgangsspannung von über 160 Volt und eine hohe Leistungsdichte, während weiterhin ein dünnes, flexibles Kunststoffmaterial verwendet wird.

Was in der Kunststofffolie passiert

Die Forschenden fragten dann, warum das Dehnen der Folie auf diese Weise so wirksam ist. Sie fanden heraus, dass sich die innere Struktur des Materials vor allem in den weicheren, ungeordneten Bereichen zwischen den kleinen kristallinen Lamellen verändert. Unter kontrollierter Dehnung strecken und ordnen sich die Molekülketten in diesen amorphen Bereichen, und ihre winzigen elektrischen Dipole richten sich besser aus. Fortgeschrittene Spektroskopie- und Röntgenmessungen zeigten, dass die kristallinen Bereiche weitgehend unverändert bleiben, während Abstand und Orientierung der amorphen Schichten sich mit der Beanspruchung verändern. Je geordneter die Ketten werden, desto stärker kann die Folie polarisieren und elektrisch reagieren — ihr piezoelektrischer Koeffizient steigt stetig mit der Spannung. Anders gesagt: Die spezielle Gerätegeometrie verstärkt nicht nur die mechanische Kraft, sondern „trainiert“ auch die inneren Dipole des Materials, stärker zu reagieren.

Struktur für beste Leistung abstimmen

Indem sie systematisch Breite, Dicke und Länge der Folie variierten, kartierte das Team, wie Geometrie die Leistung steuert. Simulationen und Messungen zeigten, dass dickere Folien höhere Spannungen erzeugen, weil sie bei gleicher Biegung größere Zugspannungen aufnehmen, während die Länge des Geräts wenig Bedeutung hat, sobald der Biegewinkel festgelegt ist. Schmale Folien können Rand‑Effekte aufweisen, die die Wirksamkeit geringfügig reduzieren, aber insgesamt lässt sich das Design so anpassen, dass Sensitivität, Robustheit und Größe ausbalanciert werden. Das optimierte Gerät kann Kräfte im Bereich weniger Tausendstel Newton detektieren, arbeitet stabil über breite Frequenzbereiche und übersteht mindestens 15.000 Ladezyklen ohne Leistungsabfall. Es kann sogar kleine Kondensatoren aufladen, was auf künftige Anwendungen zur Ernte biomechanischer Energie hinweist.

Vom Operationssaal zur täglichen Gesundheitsüberwachung

Um den praktischen Nutzen zu demonstrieren, bauten die Forschenden Demonstrationssysteme für zwei anspruchsvolle medizinische Anwendungen. Zuerst befestigten sie den SWP‑Sensor am proximalen Ende eines langen Führungsdrahts, der bei minimalinvasiven Eingriffen an zerebralen Aneurysmen verwendet wird. Kontaktkräfte an der fragilen Aneurysmawand wandern längs des Drahts und werden vom Gerät verstärkt, sodass eine Echtzeit-Kraftüberwachung in 3D‑gedruckten Gefäßmodellen möglich ist — selbst durch verschlungene Gefäßverläufe und bei fließendem künstlichem Blut. Zweitens verwendeten sie Paare von SWP‑Patches an Armen und Handgelenken von Freiwilligen, um Pulswellenformen aufzuzeichnen und die Pulslaufzeit zwischen den Messstellen zu berechnen. Diese Zeitmessungen korrelieren eng mit dem Blutdruck, der durch eine Standardmanschette gemessen wurde, und ermöglichen eine kontinuierliche, manschettenfreie Schätzung vor und nach dem Sport sowie die Analyse von Herzrhythmusstörungen über Variabilität in den Pulsintervallen.

Warum das wichtig ist

Durch die Kombination eines spinnennetz‑inspirierten mechanischen Aufbaus mit feiner Abstimmung der molekularen Orientierung in einer Kunststofffolie zeigt diese Arbeit, wie sich nahezu unmerkliche biomechanische Bewegungen in große, saubere elektrische Signale verwandeln lassen. Das Ergebnis ist ein dünnes, flexibles piezoelektrisches Gerät, das so sanfte Kräfte wahrnehmen kann, dass sie in der Neurochirurgie relevant sind, und gleichzeitig detaillierte Pulsdaten für die alltägliche kardiovaskuläre Überwachung liefert. Über dieses spezifische Material hinaus bietet die flextensionale Designstrategie eine allgemeine Blaupause zum Bau der nächsten Sensorgeneration, die unsere Fähigkeit erweitert, den leisesten — und oft kritischsten — Signalen des Körpers zuzuhören.

Zitation: Liu, S., Chen, M., Song, Z. et al. Spiderweb-inspired flextensional transduction enables giant piezoelectric response for monitoring imperceptible biomechanical signals. npj Flex Electron 10, 41 (2026). https://doi.org/10.1038/s41528-026-00546-4

Schlüsselwörter: flexibler piezoelektrischer Sensor, Überwachung biomechanischer Signale, spinnennetz-inspiriertes Design, Blutdruckmessung, endovaskulärer Aneurysma-Eingriff
