Bestimmung der Korngesichter von Batteriematerialien aus Elektronenbeugungsmustern mit Faltungs‑Neuronalen Netzen

Warum winzige Kristallwinkel für bessere Batterien wichtig sind

Im Inneren wiederaufladbarer Batterien, die Handys und Elektroautos antreiben, fließt Energie durch Wälder mikroskopischer Kristalle. Wie diese Kristalle geneigt sind und zusammengefügt werden, kann den Unterschied zwischen einer langlebigen, sicheren Batterie und einer, die schnell an Leistung verliert oder ausfällt, ausmachen. Diese Studie untersucht einen schnelleren, verlässlicheren Weg, diese winzigen Kristallorientierungen mithilfe künstlicher Intelligenz zu bestimmen und bietet einen Ansatz, Batteriematerialien effizienter zu entwerfen.

Ordnung in einem Labyrinth aus Kristallen sehen

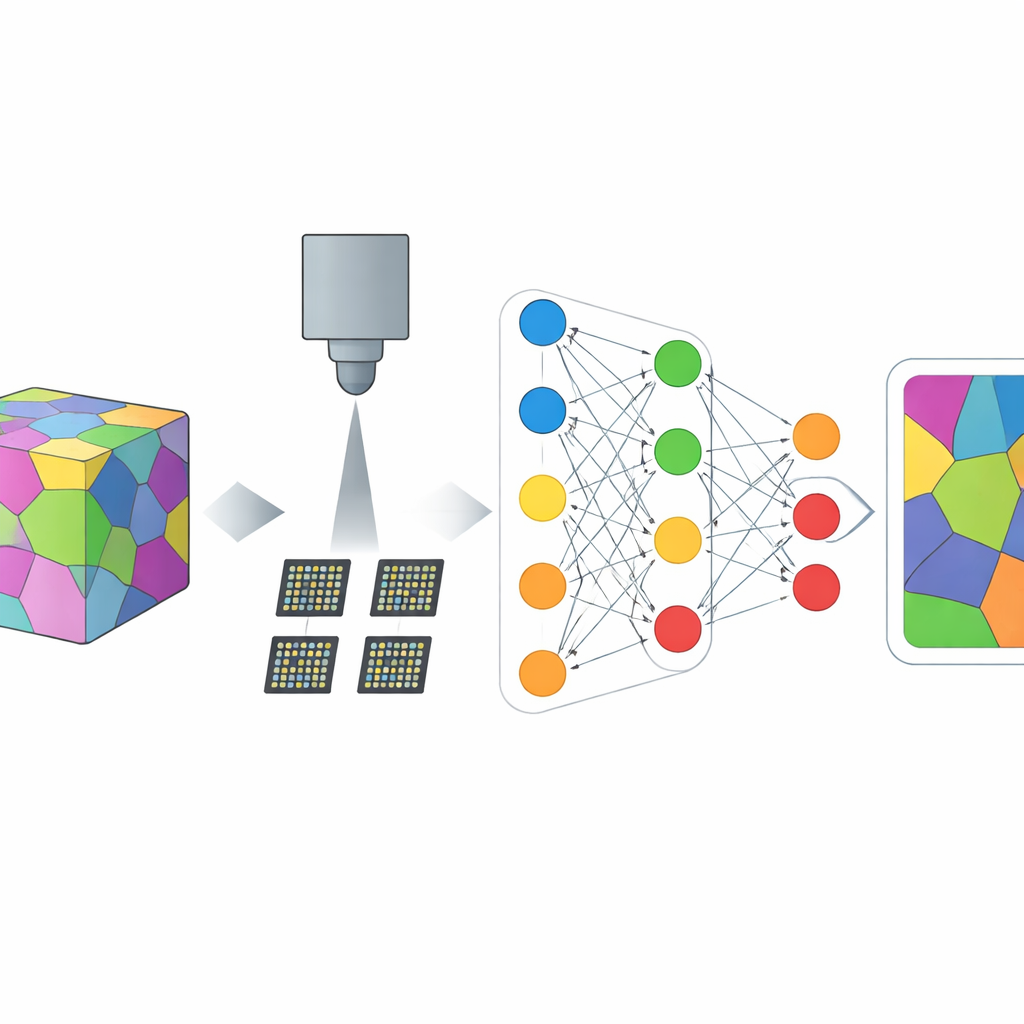

Moderne Energiespeicher, etwa Lithium‑Ionen‑Batterien und Brennstoffzellen, bestehen oft aus polykristallinen Materialien: dichte Packungen vieler kleiner Körner, jedes ein winziger Kristall mit eigener Orientierung. Wie diese Körner ausgerichtet sind und wie ihre Grenzen zusammentreffen, beeinflusst stark, wie Ionen und Elektronen sich bewegen und damit die Leistung eines Geräts. Wissenschaftler können diese verborgene Struktur mit Transmissions‑Elektronenmikroskopie untersuchen, bei der ein Elektronenstrahl durch eine ultradünne Materialschicht geschickt wird. An jedem Punkt streuen die Elektronen in ein Punktmuster, das die Kristallorientierung verschlüsselt. Durch Abtastung der Probe entsteht ein vierdimensionaler Datensatz aus Positionen und Mustern, der prinzipiell die vollständige interne Karte der Korngesichter offenlegen kann.

Der Engpass traditioneller Musterabgleiche

Bisher basierte die Umwandlung dieser dichten Datensätze in Orientierungsprofile auf Template‑Matching. Dabei wird jedes experimentelle Beugungsmuster mit einer riesigen Bibliothek simulierten Mustern verglichen, und die beste Übereinstimmung wird als Orientierung genommen. Um die Bibliothek handhabbar zu halten, werden die Referenzmuster meist mit vereinfachenden Annahmen berechnet, die subtile, sogenannte dynamische Streueffekte außer Acht lassen. Die Methode kann gut funktionieren, ist jedoch empfindlich gegenüber Rauschen, Variationen in der Probendicke, Unterschieden im Hintergrund und Kalibrierungsentscheidungen. Sie ist außerdem langsam und rechenintensiv, was den routinemäßigen Einsatz über große Flächen oder in zeitaufgelösten Experimenten erschwert.

Ein neuronales Netz die Beugungs‑Fingerabdrücke lehren

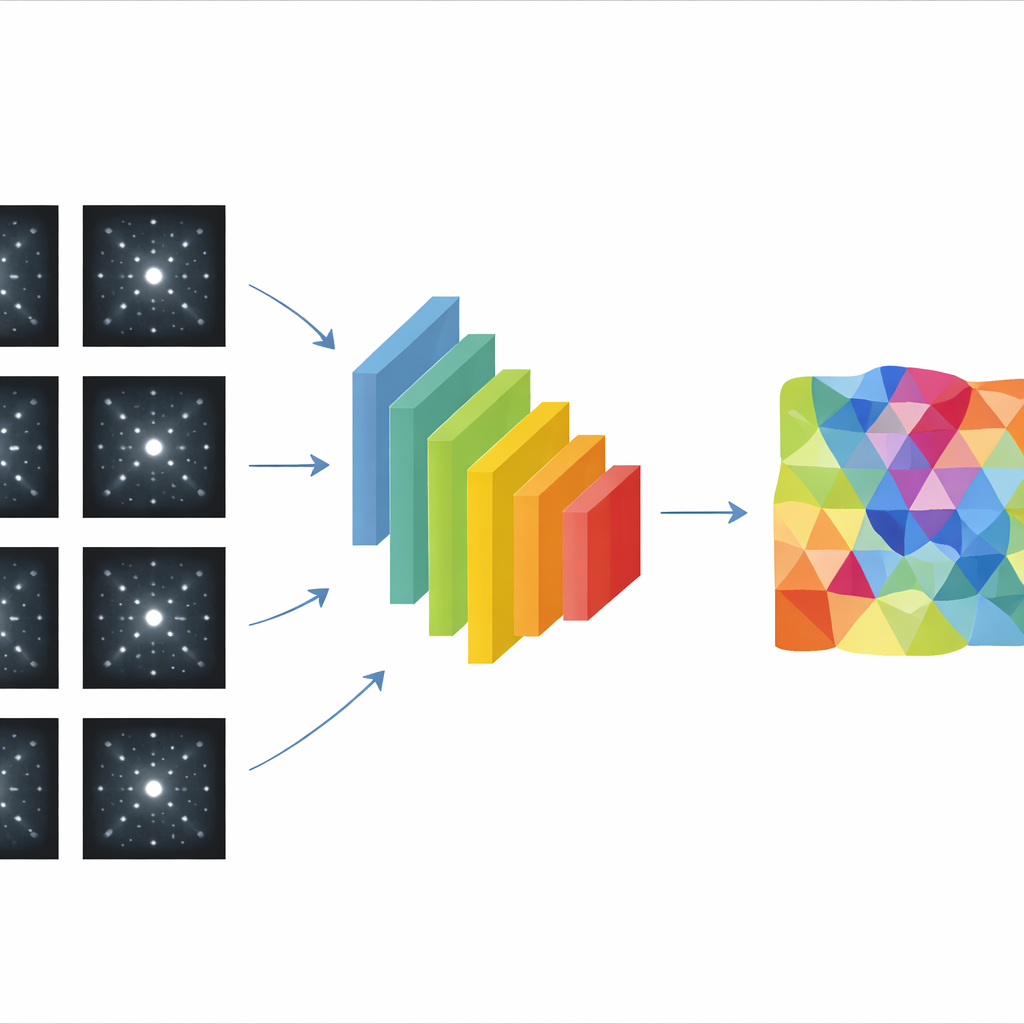

Die Autoren schlagen vor, den expliziten Musterabgleich durch Faltungs‑Neuronale Netze zu ersetzen, eine auf Bilder spezialisierte Form der künstlichen Intelligenz. Anstatt Millionen Referenzmuster direkt zu speichern, lernt das Netz die zugrunde liegenden Zusammenhänge zwischen Intensitäten der Beugungspunkte und der Kristallorientierung. Sie konzentrieren sich auf LiNiO₂, ein vielversprechendes Kathodenmaterial für Lithium‑Ionen‑Batterien, und erzeugen synthetische Trainingsdaten, indem sie Beugungsmuster über den gesamten Bereich möglicher Orientierungen simulieren. Entscheidend ist, dass diese Simulationen dynamische Streuung einschließen und damit feine Intensitätsvariationen erfassen, die in traditionellen Bibliotheken oft fehlen. Das Team testet sowohl "Klassifikations"‑Netze, die jedes Muster einer von vielen diskreten Orientierungsklassen zuordnen, als auch "Regressions"‑Netze, die versuchen, die drei Orientierungswinkel als kontinuierliche Werte vorherzusagen.

Genauigkeit und Geschwindigkeit vorantreiben unter Berücksichtigung von Symmetrien

Durch sorgfältige Auswahl der Abtastung des Orientierungsraums zeigen die Forschenden, dass Klassifikationsnetze, die auf gleichmäßig verteilten Orientierungen trainiert wurden, am besten abschneiden. Auf simulierten Testdaten kommt ihr bestes Modell an die Genauigkeit eines modernen kommerziellen Template‑Matching‑Programms heran, obwohl letzteres ein perfekt sauberes, rauschfreies Idealgebiet sieht. Bei der Auswertung realer Beugungsdaten von LiNiO₂-Körnern erzeugen die neuronalen Netze Orientierungs‑Karten, die eng mit der Referenzsoftware übereinstimmen, und zeigen zugleich, wo Kristallsymmetrien bestimmte Orientierungen schwer unterscheidbar machen. Da die Netze mit vollständig dynamischen Simulationen trainiert wurden, können sie winzige Intensitätsunterschiede nutzen, die durch vereinfachte Simulationen übersehen werden, und so Orientierungen unterscheiden, die sonst nahezu identisch wirken würden.

Von nächtelangen Berechnungen zu nahezu Echtzeit‑Erkenntnissen

Eines der auffälligsten Ergebnisse ist die Geschwindigkeit. Für einen Datensatz mit 40.000 Beugungsmustern benötigte der traditionelle Template‑Matching‑Workflow auf einem leistungsfähigen Arbeitsplatzrechner fast zwei Stunden Rechenzeit plus erheblichen manuellen Aufwand zur Anpassung von Filtern und Kalibrierungseinstellungen. Einmal trainiert, verarbeitete das neuronale Netz denselben Datensatz in unter zwei Minuten — mehr als 95 % Reduktion der Analysezeit — ohne handverlesene Vorverarbeitung. Dieser Wandel verlagert den größten Teil der Rechenkosten in eine einmalige Trainingsphase und eröffnet die Möglichkeit, Orientierungsabbildung in Hochdurchsatzstudien und in Experimenten zu nutzen, die die Entwicklung von Batteriematerialien während Laden und Entladen beobachten.

Was das für die zukünftige Batterieforschung bedeutet

Für Nicht‑Spezialisten lautet die Kernbotschaft: Die Autoren haben einen langsamen, expertengeprägten Bildgebungsschritt in ein automatisiertes, schnelles und genaues Werkzeug verwandelt. Indem sie neuronale Netze darin trainieren, die Beugungs‑Fingerabdrücke von LiNiO₂-Körnern zu lesen, zeigen sie, dass künstliche Intelligenz subtile physikalische Effekte erfassen und zugleich die Analyse dramatisch beschleunigen kann. Dieser Ansatz lässt sich auf andere Materialien anpassen und erweitern, um zusätzliche Eigenschaften vorherzusagen, etwa lokale Dicke oder das Vorhandensein ungeordneter Bereiche. Letztlich könnten solche Werkzeuge Forschern helfen, neue Batteriematerialien schnell zu sichten und nachzuverfolgen, wie sich ihre interne Kristalllandschaft im Laufe der Zeit verändert, und damit den Weg von Grundlagenexperimenten zu besseren, zuverlässigeren Energiespeichertechnologien zu verkürzen.

Zitation: Scheunert, J., Ahmed, S., Demuth, T. et al. Determining the grain orientations of battery materials from electron diffraction patterns using convolutional neural networks. npj Comput Mater 12, 115 (2026). https://doi.org/10.1038/s41524-026-02002-3

Schlüsselwörter: Batteriematerialien, Elektronenbeugung, Neuronale Netze, Kornausrichtung, Transmissions-Elektronenmikroskopie
