Glatt doppelt gekrümmte Origami-Schalen mit umprogrammierbarer Steifigkeit

Flache Blätter zu stabilen, gekrümmten Schalen falten

Stellen Sie sich vor, eine steife Schutzschale, eine gekrümmte Antenne oder sogar ein tragbarer Stützanzug ließe sich in einen flachen Umschlag packen und bei Bedarf an Ort und Stelle in eine glatte, stabile 3D-Oberfläche entfalten. Diese Arbeit zeigt, wie Konzepte aus dem Papierfalten und Seilkonstruktionen dünne, flexible Platten in doppelt gekrümmte Schalen verwandeln können, die nicht nur glatt sind, sondern sich auf Abruf auch bemerkenswert versteifen lassen — mit Anwendungen für leichtere Raumfahrtstrukturen, sicherere medizinische Implantate und komfortablere Exoskelette.

Warum glatte Krümmung und Festigkeit schwer zu vereinen sind

Viele Technologien beruhen auf steifen, glatt gekrümmten Flächen — von Satellitenschüsseln und Flugzeughaut bis zu orthopädischen Implantaten und tragbaren Stützen. Etwas gleichzeitig kompakt, formwandelbar, glatt und lasttragend zu schaffen, ist jedoch schwierig. Aufblasbare Strukturen lassen sich zwar leicht formen und verpacken, bleiben aber weich und fragil; klassische Origami-Muster können stark sein, erzeugen aber meist facettierte, kantige Flächen, die am Körper unangenehm sind und in Luft oder Wasser Widerstand erzeugen. Selbst wenn Origami so verfeinert wird, dass es einer Kurve besser folgt, muss das Blatt oft in viele winzige Paneele unterteilt werden, was die Struktur insgesamt verdünnt und schwächt. Ingenieure stehen lange vor einem Kompromiss: Glattere Krümmung geht meist zulasten der Steifigkeit und der Tragfähigkeit.

Ein neuer gefalteter Baustein

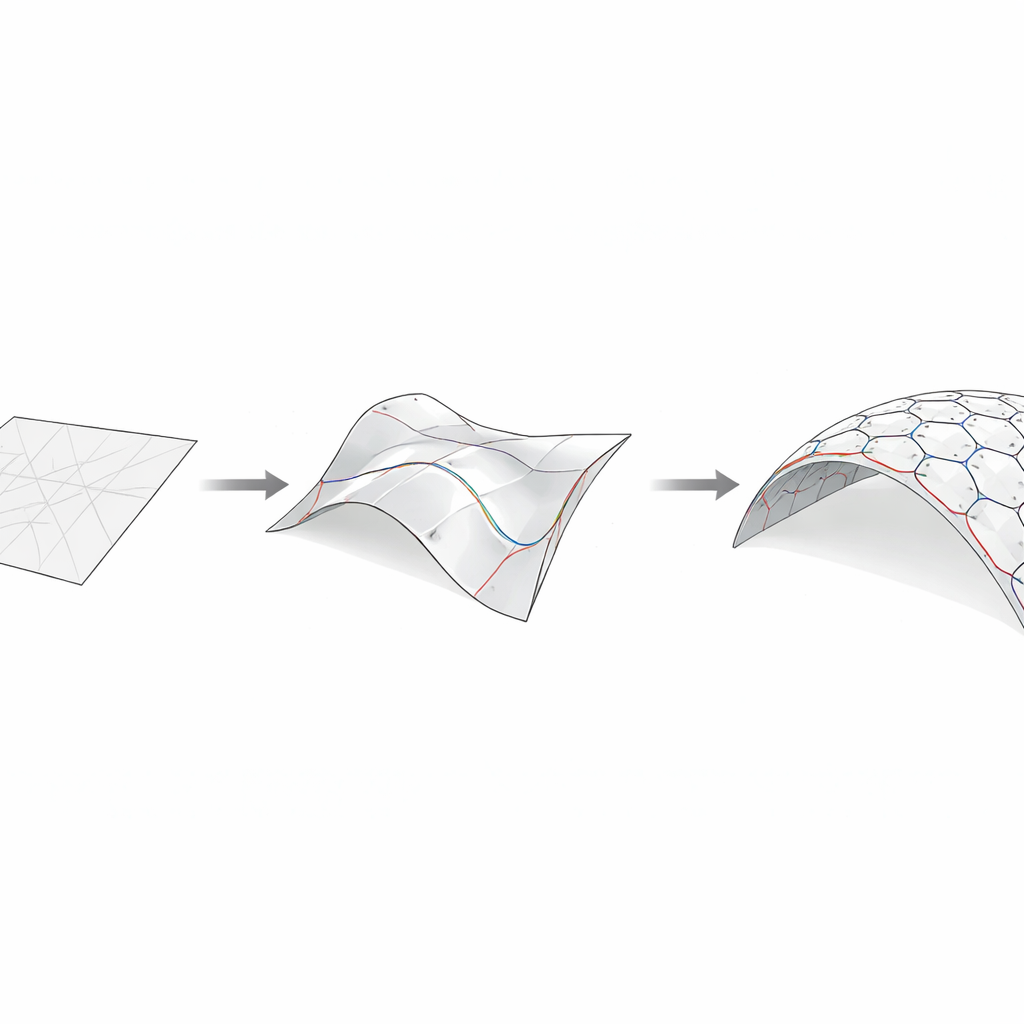

Die Autorinnen und Autoren stellen eine neue wiederholbare Origami-Einheit vor, die „doppelt gekrümmte Linsen-Box“, die gezielt diesen Zielkonflikt umgeht. Jede Einheit kombiniert sanft gekrümmte Falten, die linsenförmige Paneele bilden, mit gerade gefalteten Verbindungselementen. In Kachelanordnung lassen sich diese Einheiten aus flachem Material ausschneiden, falten und dann in eine Schale „verrasten“, die in einer Richtung glatt ist und in der anderen die Krümmung gut annähert. Die Geometrie ist so gestaltet, dass in einer bestimmten Faltstellung die Verbindungsstücke planliegen und mechanisch weitere Bewegungen blockieren. In diesem verriegelten Zustand entspricht die tessellierte Fläche einer gewünschten 3D-Form, etwa Zylinderausschnitten, Kugelsegmenten, Tori (donutförmige Gebilde) oder auch Vasen- und Stuhl-ähnlichen Konturen. Durch Lösen eines inversen Entwurfsproblems können die Forschenden von einer Zieloberfläche ausgehen und das Knickmuster berechnen, das sich beim Verriegeln in diese Form faltet.

Von schlaffem Origami zu seilen-gestützten Schalen

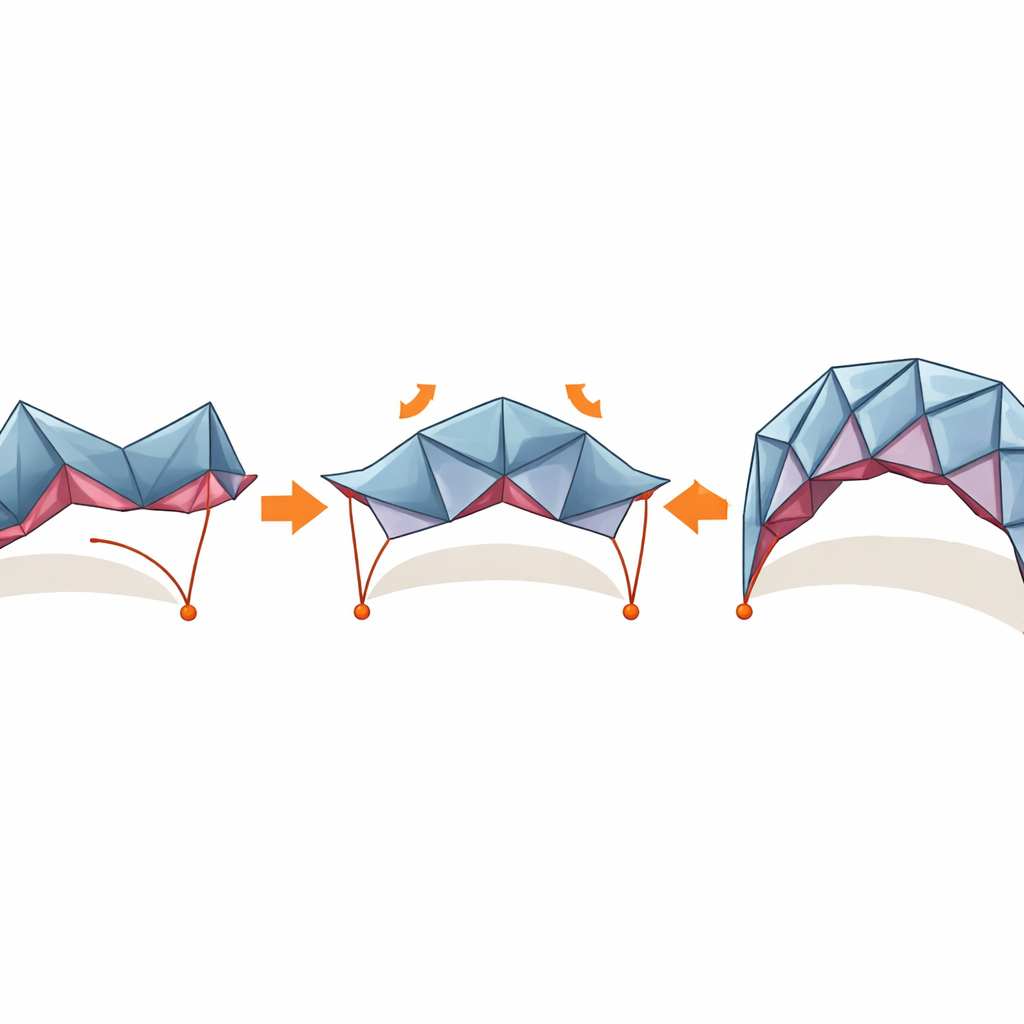

Obwohl das verriegelte Muster Kompression entlang der Oberfläche widerstehen kann, kann eine große Schale aus vielen Einheiten wegen verborgener innerer Freiheitsgrade und der Flexibilität dünner Paneele dennoch verdrehen oder ausbeulen. Um dem zu begegnen, fädelt das Team schlanke Sehnen — seilartige Elemente, die nur Zugkräfte aufnehmen — durch gezielt gewählte Punkte der Origami-Einheiten. Wenn diese Sehnen angezogen werden, ziehen sie das teilweise gefaltete Muster in Richtung seines verriegelten Zustands und pressen benachbarte Einheiten gegeneinander, ähnlich wie das Spannen von Seilen in einer Tensegrity-Struktur. Diese innere Aussteifung unterdrückt sowohl idealisierte Faltbewegungen als auch unerwünschte Verformungen wie Verdrehen oder lokales Ausbeulen. Experimente mit Papp-Prototypen zeigen, dass sehnengesicherte Schalen ihre Form nahezu ohne Durchhängen halten können, selbst wenn sie an einem Ende eingespannt und verdreht oder mit Gewichten belastet werden, die ein Vielfaches ihres Eigengewichts betragen.

Steifigkeit nach Bedarf einstellen

Um die Steifigkeit einstellbar zu machen, koppeln die Autorinnen und Autoren die Origami-Schale an einfache Getriebemechanismen, die gezielt ausgewählte Sehnen schrittweise dehnen. Ausgehend von einer losen, ultramilden Konfiguration, die unter ihrem eigenen Gewicht hängt, kann die Schale schrittweise so gespannt werden, dass sie zu einem steifen, lasttragenden Bogen wird. Drei-Punkt-Biegeversuche zeigen, dass die scheinbare Biegesteifigkeit bei steigender Sehnenspannung um mehrere Größenordnungen zunimmt und einem stark nichtlinearen Verlauf folgt. Praktisch bedeutet dies, dass ein leichter Papierbogen ein Last-zu-Gewichts-Verhältnis von etwa 162 erreichen kann und damit einen ähnlichen, nicht einsetzbaren Bogen, der nur durch Klebstoff versteift ist, weit übertrifft. Auf dem Weg zur endgültig verriegelten Form kann die Schale in mehreren stabilen Zwischenformen verharren — ein Hinweis auf Anwendungen, in denen kontrollierte Bewegung und Formänderung wichtig sind, etwa bei weichen Robotern, die enge oder empfindliche Umgebungen durchqueren müssen.

Neue Möglichkeiten für formwandelnde Strukturen

Durch die Verbindung gekrümmter Knicklinien-Origami mit Sehnennetzen demonstriert diese Arbeit flache Platten, die zugeschnitten, gefaltet und dann selektiv in glatte, doppelt gekrümmte Schalen mit programmierbarer Steifigkeit versteift werden können. Dasselbe zugrunde liegende Muster lässt sich an verschiedene Zielgeometrien anpassen, und die Steifigkeit kann im Betrieb einfach durch Ändern der Sehnenspannung eingestellt werden, ohne auf Luftdruck, Wärme oder äußere Felder angewiesen zu sein. Zwar gibt es mathematische Grenzen — jede aus einem flachen Blatt gefaltete Form kann doppelte Krümmung nur annähern —, doch bietet der Ansatz ein leistungsfähiges neues Werkzeugset für ausklappbare Antennen, morphende Flügel, ergonomische Exoskelette, adaptive Implantate und rekonfigurierbare Roboter, ausgehend von etwas so Einfachem wie einer flachen Faltplatte.

Zitation: Mirzajanzadeh, M., Pasini, D. Smooth doubly curved origami shells with reprogrammable rigidity. Nat Commun 17, 2729 (2026). https://doi.org/10.1038/s41467-026-69562-2

Schlüsselwörter: Origami-Metamaterialien, ausklappbare Strukturen, einstellbare Steifigkeit, gekrümmte Schalen, Tensegrity-Sehnen
