Extreme optische Nichtlinearitäten enthüllt durch ultrakurze Laserfilamentierung in Halbleitern

Das Innere elektronischer Materialien zum Leuchten bringen

Moderne Elektronik und Photonik nutzen zunehmend dreidimensionale Strukturen, die direkt in Halbleiterkristallen wie Silizium, Germanium und Galliumnitrid (Hinweis: ursprünglich Galliumnitrid oder Galliumnitrat? — im Text stand Galliumarsenid) eingearbeitet werden. Ultrafast-Laser — die Pulse im Bereich von Trillionstel bis Billiardstel Sekunden aussenden — erscheinen als ideale Werkzeuge für diese präzise, kontaktlose Formgebung. Paradoxerweise besitzen diese Materialien jedoch starke „Selbstschutz“-Mechanismen, die die Laserenergie aufspreizen und dauerhafte Änderungen im Inneren verhindern. Diese Studie legt im Detail dar, wie dieser Selbstschutz funktioniert, und zeigt praktische Wege, mit der zugrundeliegenden Physik zu arbeiten statt dagegen anzukämpfen, um Licht und Materie bei extremen Intensitäten besser zu kontrollieren.

Wie sich intensives Licht in Halbleitern verhält

Wenn ein sehr starker, ultrakurzer Laserpuls durch ein transparentes Material läuft, fokussiert er sich nicht einfach wie ein Taschenlampenstrahl durch eine Linse. Stattdessen kann er einen schmalen, selbstgeführten Lichtkanal bilden, bekannt als Filament. Dieses Filament entsteht, wenn zwei entgegenwirkende Effekte ins Gleichgewicht kommen: die Neigung des Materials, den Strahl zu fokussieren (durch den sogenannten optischen Kerr-Effekt), und die Neigung der lasererzeugten geladenen Teilchen, ihn zu defokussieren. In Gasen und in Kristallen mit großer Bandlücke sind solche Filamente gut untersucht und wurden sogar eingesetzt, um Blitzentladungen zu lenken oder breites „Weißlicht“ zu erzeugen. In gebräuchlichen Halbleitern jedoch war dieselbe Physik weniger verstanden und ruiniert in der Praxis oft Versuche, scharfe Strukturen tief im Material zu schreiben, indem die Energie über einen langen Pfad verteilt wird.

Die Energiebahn dreidimensional sichtbar machen

Die Autor:innen untersuchten vier technologisch wichtige Halbleiter — Silizium (Si), Germanium (Ge), Indiumphosphid (InP) und Galliumarsenid (GaAs) — die alle bei der verwendeten Infrarotwellenlänge stark brechen und absorbieren. Sie entwickelten eine Form der optischen Tomographie, die sie „nichtlineare Ausbreitungsbildgebung“ nennen, um direkt in drei Dimensionen abzubilden, wie viel Laserenergie jede winzige Region im Kristall empfängt. Indem sie knapp unterhalb der Schwelle blieben, bei der das Material dauerhaft beschädigt würde, konnten sie den leuchtenden Pfad des Filaments als eingebauten Sondenstrahl nutzen. Mit zunehmender Pulsenergie veränderten sich die aufgezeichneten Formen in einer reproduzierbaren Abfolge: von einem einfachen „Reiskorn“-Fokus über ein verzerrtes „Ei“ zu einem „Engel“ mit Flügeln aus präfokaler Absorption und schließlich zu einer „Perlenkette“ aus mehreren hellen Punkten. Diese universelle Abfolge trat in allen vier Halbleitern auf und zeigt, dass Filamentierung eher die Regel als die Ausnahme ist.

Verborgene Extreme in der Materialantwort

Aus diesen 3D-Karten extrahierte das Team zentrale Kennzahlen, die beschreiben, wie die Materialien auf intensives Licht reagieren. Sie bestimmten die maximale interne Fluenz (Energie pro Fläche), die Laserleistung, bei der nichtlineare Effekte wichtig werden, und wie stark das Material Mehrphotonenabsorption zeigt. Die Experimente wurden für Pulsdauern von 275 Femtosekunden bis 25 Pikosekunden wiederholt. Überraschenderweise stieg die Spitzenfluenz im Inneren des Materials nur bis zu einer bestimmten Grenze und sättigte sich dann — eine Folge des sogenannten Intensitäts-Clampings durch Filamentierung. Noch auffälliger waren die effektiven nichtlinearen Koeffizienten, die sie ermittelten: sie lagen um mehrere Größenordnungen über den Werten, die typischerweise aus Messungen bei niedrigen Intensitäten angegeben werden. Das bedeutet, dass bei starker Anregung die Materialreaktion von dichten Plasmen freier Ladungsträger dominiert wird und herkömmliche Schwachfeldmessungen dramatisch unterschätzen, was unter realen Prozessbedingungen tatsächlich geschieht.

Den Puls abstimmen, um das Filament zu zähmen

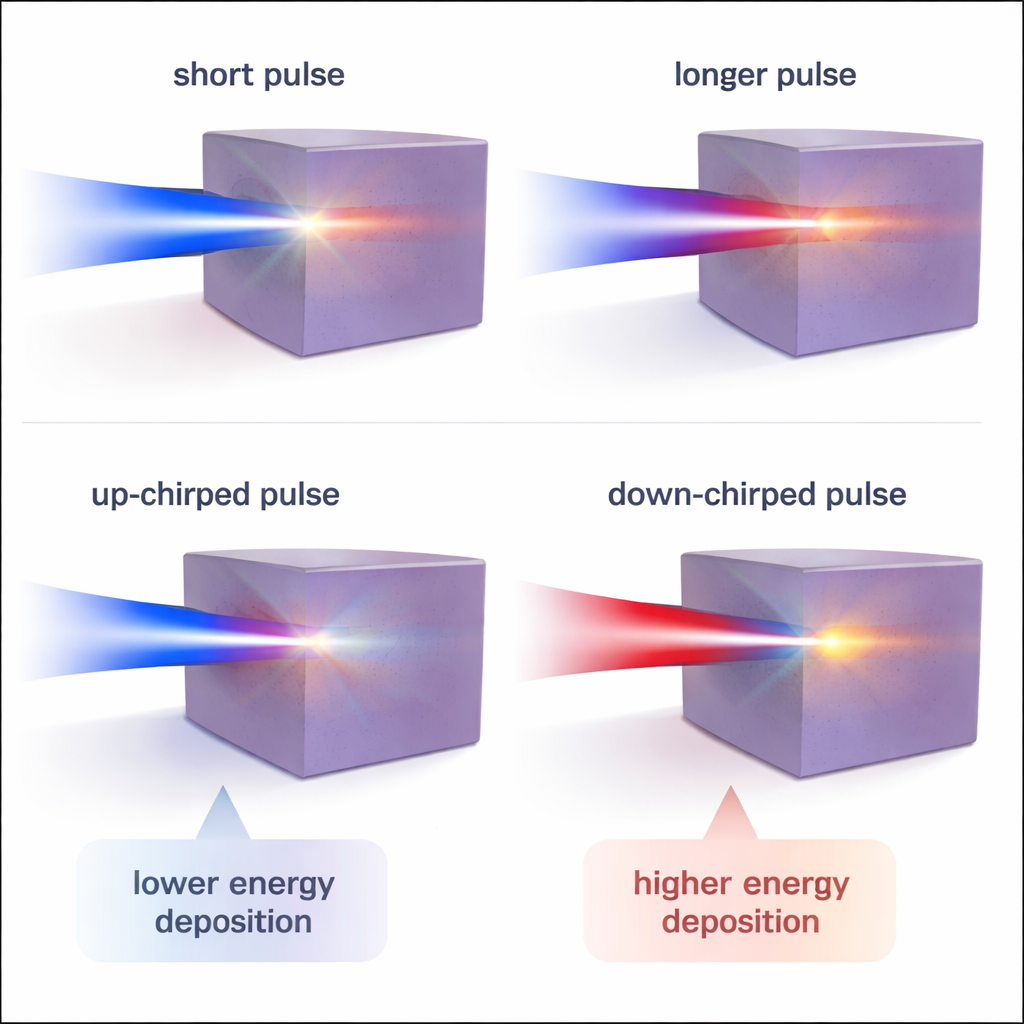

Mit diesem tieferen Verständnis untersuchten die Forschenden, wie man die Laserpulse gezielt umformen kann, um mehr Energie dort zu deponieren, wo sie gebraucht wird. Sie testeten drei Stellgrößen: Pulsdauer, zeitliche Reihenfolge der Farben (bekannt als „Chirp“) und Wellenlänge, die bestimmt, ob zwei, drei oder mehr Photonen kombiniert werden müssen, um Elektronen anzuregen. Längere Pulse erzeugten im Allgemeinen eine höhere Spitzenfluenz im Kristall und führten zu stärker lokalisierter Energieabgabe. Down-chirp-Pulse — bei denen blaue Spektralkomponenten vor roten ankommen — förderten den Aufbau freier Ladungsträger und erhöhten die Spitzenfluenz im Vergleich zu up-chirp-Pulsen gleicher Dauer. Am wichtigsten: die Verwendung von Wellenlängen, die höherstufige Mehrphotonenabsorption erfordern, erhöhte die erreichbare Spitzenfluenz deutlich und reduzierte unerwünschte Absorption vor dem Fokus. Unter diesen Bedingungen kann der Laser schließlich die selbstschützende Spreizung überwinden und Modifikationsschwellen im Inneren des Materials erreichen.

Eine Begrenzung in ein Gestaltungswerkzeug verwandeln

Für Nicht-Spezialisten lautet die Kernbotschaft: Halbleiter besitzen ein intrinsisches „Immunsystem“ gegen extremes Licht — sie formen und begrenzen intensive Laserstrahlen durch Filamentierung. Diese Studie bestätigt nicht nur, dass dieses Verhalten universell in wichtigen Halbleiterfamilien ist, sondern zeigt auch, wie man es quantifiziert und vor allem wie man es überlistet. Durch die Wahl längerer Pulse, die Anpassung des Chirps und insbesondere durch die Nutzung längerer Wellenlängen, die höherstufige Absorption auslösen, können Ingenieure Energie effektiver unterhalb der Chipoberfläche bündeln. Diese Erkenntnisse ebnen den Weg für zuverlässigere 3D-Laserschreibverfahren für photonische Schaltkreise, sichere Mikroelektronikstrukturen und fortschrittliche Lichtquellen von Terahertz-Wellen bis zu hohen Harmonischen — alles direkt in den Materialien, die bislang gegen solche Modifikationen resistent sind.

Zitation: Chambonneau, M., Blothe, M., Fedorov, V.Y. et al. Extreme optical nonlinearities unveiled by ultrafast laser filamentation in semiconductors. Nat Commun 17, 1701 (2026). https://doi.org/10.1038/s41467-026-69530-w

Schlüsselwörter: ultraschnelle Laserfilamentierung, Halbleiter, nichtlineare Optik, Laser-Materialbearbeitung, Pulsformung
