Entkopplung von Grenzflächenspannungen ermöglicht stabile Palladium-basierte Wasserstoffsensorik

Warum sicherer Wasserstoff wichtig ist

Wasserstoff gewinnt als sauberer Brennstoff für Fabriken, Fahrzeuge und Energiespeicher an Bedeutung. Dieselbe gasförmige Substanz, die eine kohlenstoffärmere Zukunft verspricht, ist jedoch sehr leicht entzündlich und verlangt schnelle und verlässliche Leckdetektion, lange bevor Konzentrationen gefährlich werden. Viele bestehende Wasserstoffsensoren sind zwar empfindlich, verschleißen aber schnell, insbesondere wenn ihre aktiven Materialien während des Betriebs wiederholt quellen und schrumpfen. Dieser Artikel beschreibt einen neuen Ansatz zur Herstellung winziger Wasserstoffsensoren, die gleichzeitig ultrasensitiv und mechanisch robust bleiben, und ebnet damit den Weg für langlebige, energiearme Detektoren, die waferweit gefertigt und in tragbare Sicherheitsgeräte integriert werden können.

Die Schwachstelle an der Verbindungsstelle

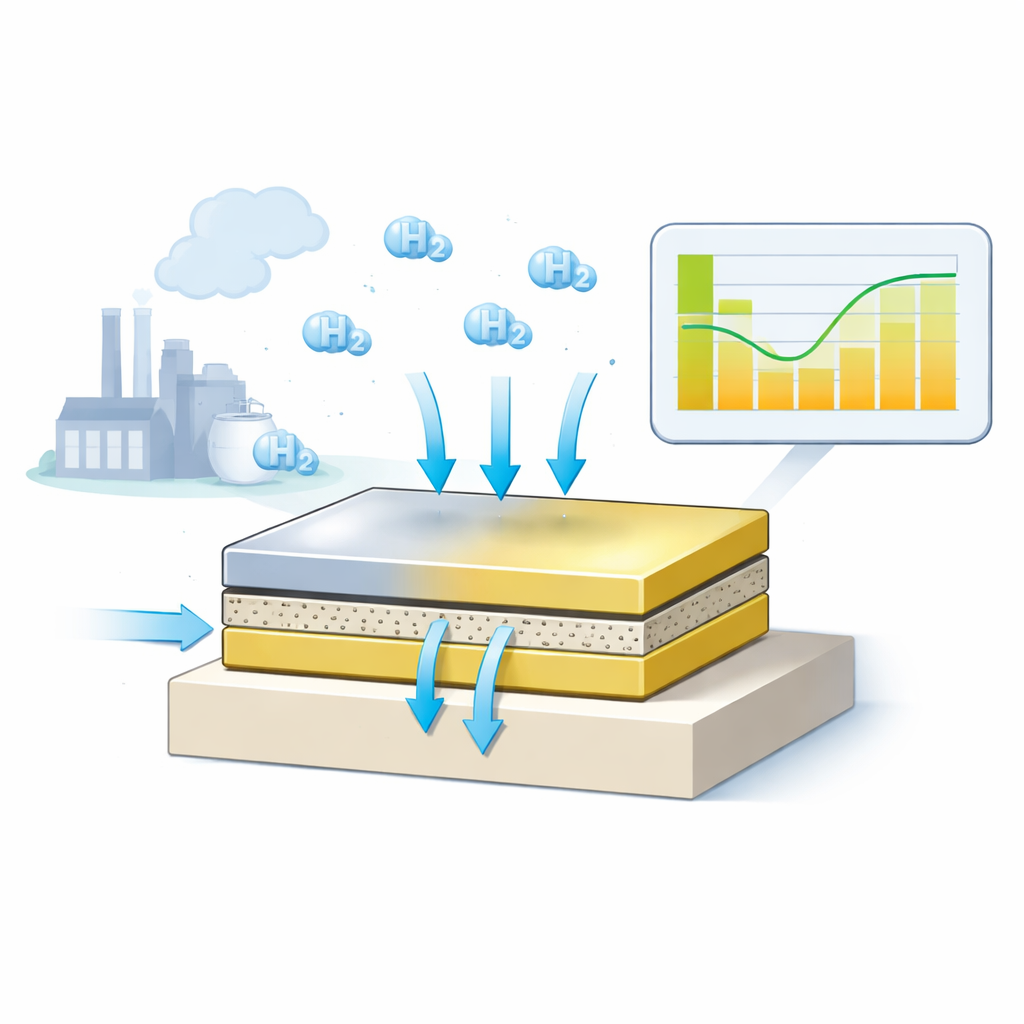

Die meisten elektrischen Gassensoren beruhen auf einer dünnen „sensitiven“ Schicht, die an einem festen Träger mit Metallelektroden befestigt ist. Für Wasserstoff ist Palladium ein Favorit: Es absorbiert Wasserstoffatome, bildet ein Hydrid und verändert seinen elektrischen Widerstand auf eine Weise, die als Signal ausgelesen werden kann. Allerdings bewirken wiederholtes Aufnehmen und Abgeben von Wasserstoff ein Ausdehnen und Zusammenziehen des Palladiumgitters, wodurch an der Grenzfläche zum Substrat Spannungen entstehen. Mit der Zeit führt dies zu Rissen, Versetzungen und schließlich zum Ablösen oder Bruch an der Schnittstelle, was das Signal verschlechtert oder das Gerät unbrauchbar macht. Traditionelle Methoden zur Verstärkung der Haftung — Oberflächenrauung, Zugabe klebender Polymere oder Einfügung starrer Pufferschichten — klemmen das Palladium oft so stark ein, dass Wasserstoff sich nicht mehr frei bewegen kann, wodurch Ansprechzeit und Empfindlichkeit abnehmen.

Eine schwebende Brücke zwischen Metalllagen

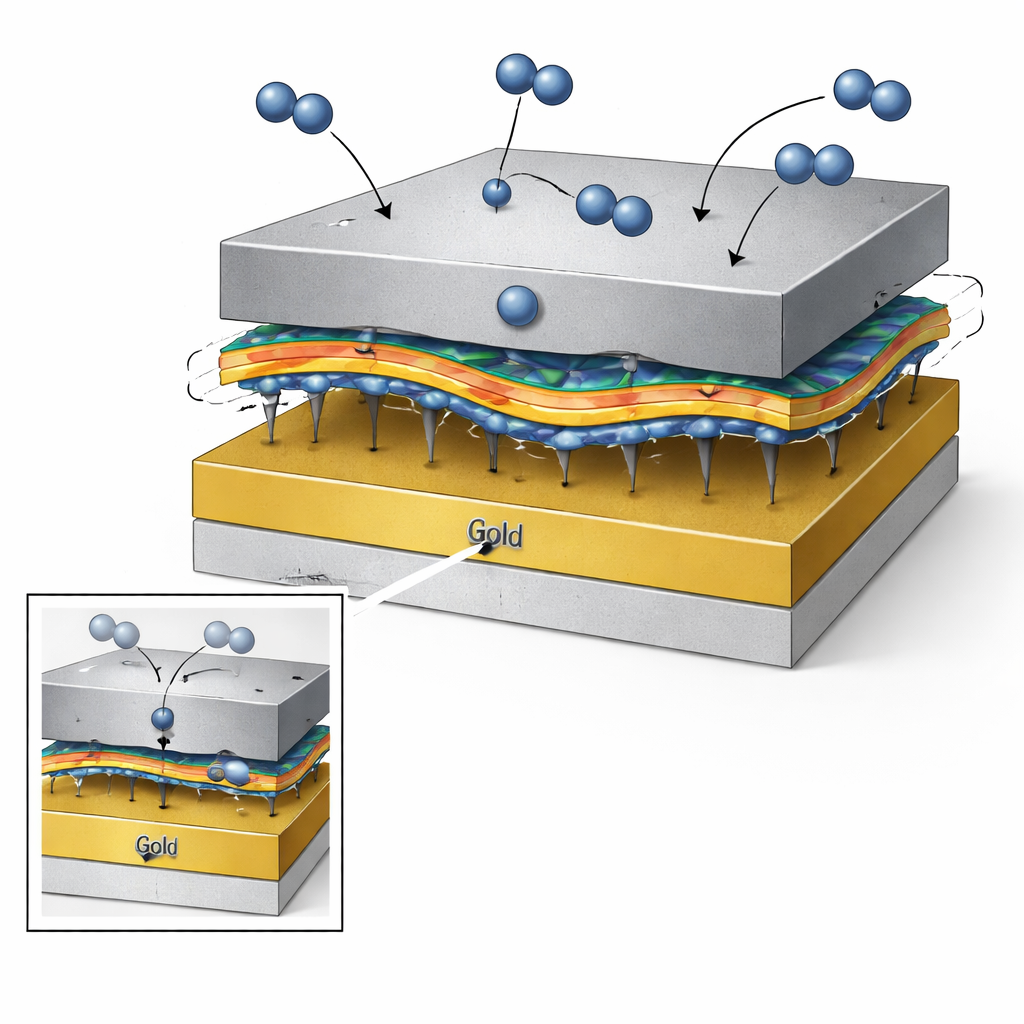

Um dieses Dilemma zu umgehen, entwarfen die Autoren einen „schwebenden Struktur“-Wasserstoffsensor, bei dem die aktive Palladiumschicht über eine sehr dünne molekulare Brücke mit der goldenen unteren Elektrode verbunden ist: eine selbstorganisierte Monolage (SAM) aus Dithiolmolekülen. Jedes Molekül besitzt an beiden Enden Schwefelatome, die stark an Gold und Palladium binden, während die Kohlenstoffkette ein flexibles Rückgrat bildet. So entsteht eine doppelte Grenzfläche — Palladium–SAM und SAM–Gold — statt einer einzigen starren Verbindung. Die SAM verhält sich wie ein molekularer Stoßdämpfer: Wenn Wasserstoff ins Palladium eindringt und es aufquellen lässt, biegen und dehnen sich die Kohlenstoffketten, wodurch sowohl seitliche als auch vertikale Spannungen abgebaut werden, während die Metalle dennoch fest verbunden bleiben. Rechnungen bestätigen, dass die Schwefel–Metall-Bindungen stärker sind als ein direkter Palladium–Gold-Kontakt und dass die SAM-basierte Grenzfläche mechanisch zäher ist, bei höherer Dehnung versagt und duktiler sowie schadenstoleranter reagiert.

Wie die neue Struktur die Sensorik verbessert

Das Team baute Sensoren, bei denen die Palladiumschicht und die Goldelektrode vertikal gestapelt sind und die SAM dazwischen liegt, wobei das Palladium ringsum offen für den Gasaustausch bleibt. Hochauflösende Elektronenmikroskopie und Elementkarten zeigen eine gleichmäßige, etwa zwei Nanometer dünne Molekularschicht, die die Metalle überbrückt. Elektrische Messungen zeigen, dass die Zugabe der SAM die Leitfähigkeit leicht senkt, aber dennoch einen effizienten Ladungstransport erlaubt. Wichtiger ist: Die Wasserstoffdetektion bei Raumtemperatur verbessert sich dramatisch. Im Vergleich zu einem konventionellen planaren Bauteil und zu einer schwebenden Struktur ohne SAM liefert die vollständige Floating‑SAM-Architektur eine deutlich größere Widerstandsänderung, schnellere Reaktions‑ und Erholungszeiten sowie zuverlässigen Betrieb bei Wasserstoffkonzentrationen bis zu 4 Vol.-%. Modellierungen der Wasserstoffaufnahmekinetik deuten darauf hin, dass die SAM den „Klemmeffekt“ des Substrats stark abschwächt und es dem Wasserstoff ermöglicht, etwa eine Größenordnung schneller in das Palladium zu diffundieren als ohne die molekulare Schicht.

Stabilität unter realen Belastungen

Haltbarkeitstests heben den Vorteil hervor, die Grenzfläche zu gestalten statt nur das empfindliche Material zu optimieren. Beim wiederholten Umschalten zwischen Stickstoff und Wasserstoff zeigen Sensoren mit SAM über mindestens 50 Zyklen nahezu unveränderte Leistung, selbst bei hohen Wasserstoffkonzentrationen, die große Volumenänderungen im Palladium verursachen. Geräte ohne SAM verlieren dagegen unter denselben Bedingungen mehr als die Hälfte ihrer Reaktion oder fallen ganz aus. Das Floating‑SAM‑Design verträgt außerdem wechselnde Luftfeuchtigkeit mit nur moderaten Leistungseinbußen, unterscheidet Wasserstoff von anderen Gasen wie Stickstoffdioxid und Schwefelwasserstoff und arbeitet bei extrem geringem Energieverbrauch — im Bereich von wenigen Mikrowatt bei kleinen angelegten Spannungen. Über mehr als drei Monate Testdauer behalten die Sensoren stabile Signale bei, was auf eine Lebensdauer hindeutet, die mit langfristiger Überwachung kompatibel ist.

Vom Wafer zum Handdetektor

Da die Struktur mit Standard-Mikrofertigungsmethoden kompatibel ist, produzierten die Autoren dichte Arrays dieser Sensoren auf 4‑Zoll‑Wafers und zeigten, dass einzelne Chips sehr ähnliche Basiswiderstände und Wasserstoffantworten aufweisen. Verpackte Geräte verhalten sich wie ihre unverpackten Gegenstücke, was bestätigt, dass sie in kommerzielle Gehäuse integrierbar sind. Das Team baute anschließend eine komplette Detektionsplattform, indem es den Sensor mit einer Wheatstone‑Brücke, rauscharmen Verstärkern und drahtloser Elektronik auf einer Leiterplatte kombinierte und das System in ein handliches Gerät mit eigener Mikro‑Pumpe einbaute. Dieser tragbare Detektor kann Wasserstofflecks bis zu einer Teil‑pro‑Million erkennen, Messergebnisse in Echtzeit übertragen und in Umgebungen wie Wasserstoffzylinderschränken Alarme auslösen. Seine Leistung steht im Vergleich zu kommerziellen Detektoren, insbesondere in der Geschwindigkeit, gleich oder übertrifft sie.

Was das für künftige Sensoren bedeutet

Für Nicht‑Fachleute ist die Kernbotschaft, dass die „schwächste Stelle“ vieler Sensoren nicht das empfindliche Material an sich ist, sondern die Nahtstelle, an der es auf den Rest des Geräts trifft. Durch Einfügen einer maßgeschneiderten molekularen Brücke, die zugleich stark gebunden und mechanisch nachgiebig ist, zeigt diese Arbeit, dass sich Palladium‑basierte Wasserstoffsensoren extrem empfindlich betreiben lassen, ohne dass sie sich im Lauf der Zeit selbst zerstören. Das Ergebnis ist ein winziger, energiearmer Chip, der sich massenhaft produzieren, in mobile Überwachungsgeräte einbauen und über Monate bis Jahre vertrauenswürdig zur Beobachtung von Wasserstoffsystemen einsetzen lässt — ein wichtiger Schritt, um Wasserstoff zu einer sichereren und praktischeren Komponente der alltäglichen Energieinfrastruktur zu machen.

Zitation: Gao, R., Zhang, G., Wang, X. et al. Interfacial stress decoupling enables stable palladium-based hydrogen sensing. Nat Commun 17, 2665 (2026). https://doi.org/10.1038/s41467-026-69499-6

Schlüsselwörter: Wasserstoffsensorik, Palladium-Sensor, selbstorganisierte Monolage, Gasleckdetektion, Sensorzuverlässigkeit
