Ultraleichte weiche elektrostatische Aktuatoren basierend auf Fest‑Flüssig‑Gas‑Architekturen

Roboter, die sich mehr wie Muskeln bewegen

Von Lagerhallen bis zu Krankenhausstationen teilen Roboter zunehmend den Raum mit Menschen. Die meisten bestehen jedoch aus starren Metallteilen, die unbeholfen, schwer und im engen Kontakt mit Menschen potenziell unsicher sein können. Dieser Artikel untersucht eine neue Klasse ultraleichter „weicher Muskeln“ für Roboter — flexible Vorrichtungen, die elektrische Felder und geschickt angeordnete Flüssigkeiten und Gase nutzen, um schnell und kraftvoll zu bewegen, eher wie biologischer Muskel als ein herkömmlicher Motor.

Warum weiche Muskeln wichtig sind

Weiche Roboter bestehen aus verformbaren Materialien, die sich biegen und dehnen lassen, so dass sie durch enge Räume gelangen, empfindliche Objekte handhaben und sicher mit Menschen interagieren können. Nützlich sind sie nur, wenn die Aktuatoren — die Komponenten, die Bewegung erzeugen — schnell, effizient und robust sind. Eine vielversprechende Familie solcher Aktuatoren nutzt starke elektrische Felder, um eine in einem dünnen Plastiksack eingeschlossene Flüssigkeit zu verdrängen. Diese elektrohydraulischen Vorrichtungen erreichen in vielen Punkten bereits das Niveau natürlicher Muskeln, tragen jedoch viel tote Masse: ein großer Teil ihrer Masse ist die Flüssigkeit selbst, die sie verlangsamt und die spezifische Leistung pro Kilogramm begrenzt.

Eine dritte Zutat: Gas

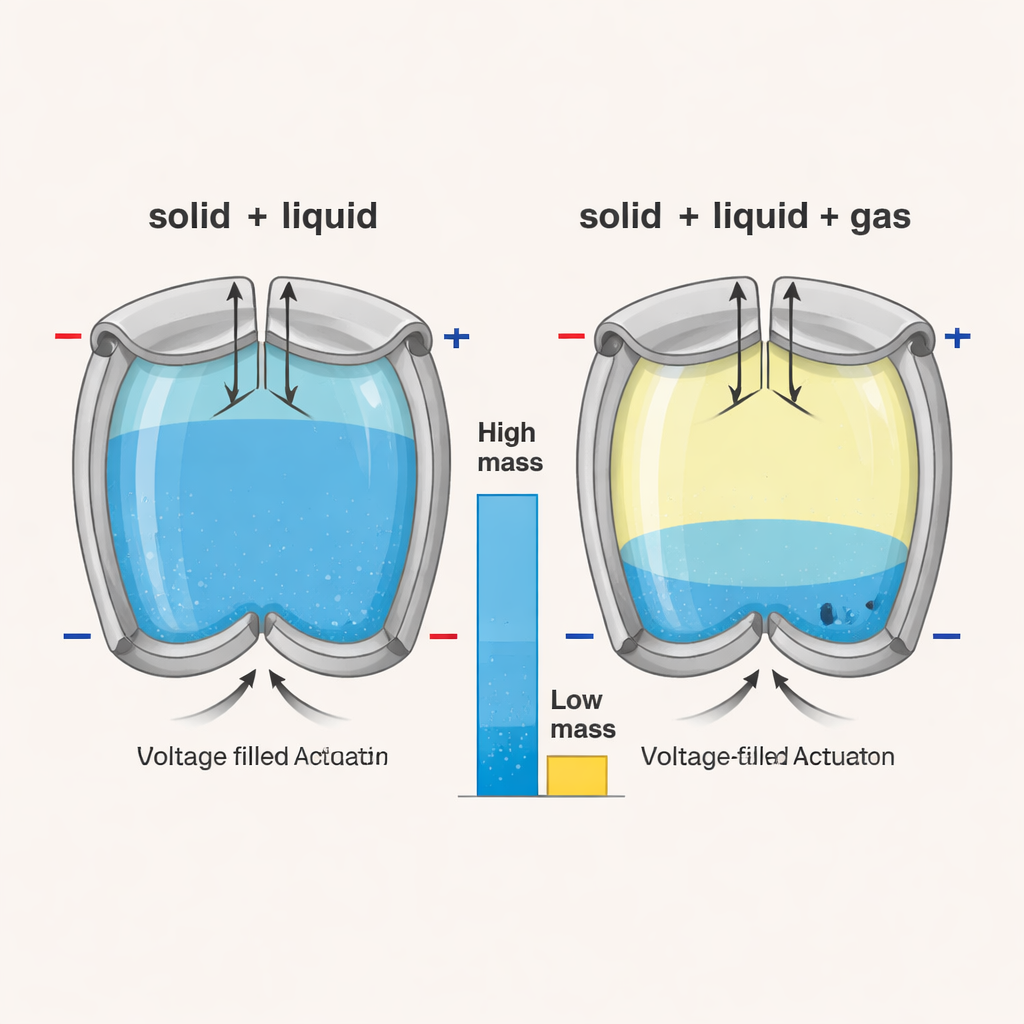

Die Autoren schlagen eine einfache, aber wirkungsvolle Variante vor: Ersetze den Großteil der schweren Flüssigkeit im Beutel durch ein Gas und schaffe so eine Fest‑Flüssig‑Gas‑Architektur. Der Feststoff ist eine dünne Plastikhülle mit flexiblen Elektroden, die Flüssigkeit ist ein stark isolierendes Öl, und das Gas kann normale Luft oder ein speziell ausgewähltes Isoliergas sein. Wird Spannung angelegt, „zippen“ geladene Elektroden zusammen, pressen das kleine Flüssigkeitspool zusammen und drücken auf das Gas. Da Gas so leicht ist, reduziert dies die Masse des Aktuators drastisch, während der Mechanismus erhalten bleibt, der elektrische Energie in Kraft umwandelt. Mit einem gut untersuchten Design namens Peano‑HASEL als Testfall zeigen die Forschenden, dass der Austausch von Flüssigkeit gegen Gas die Aktuatormasse um mehr als 80 % reduzieren kann, während die Hübe unter Last ähnlich bleiben.

Auf dem schmalen Grat vor elektrischem Durchschlag

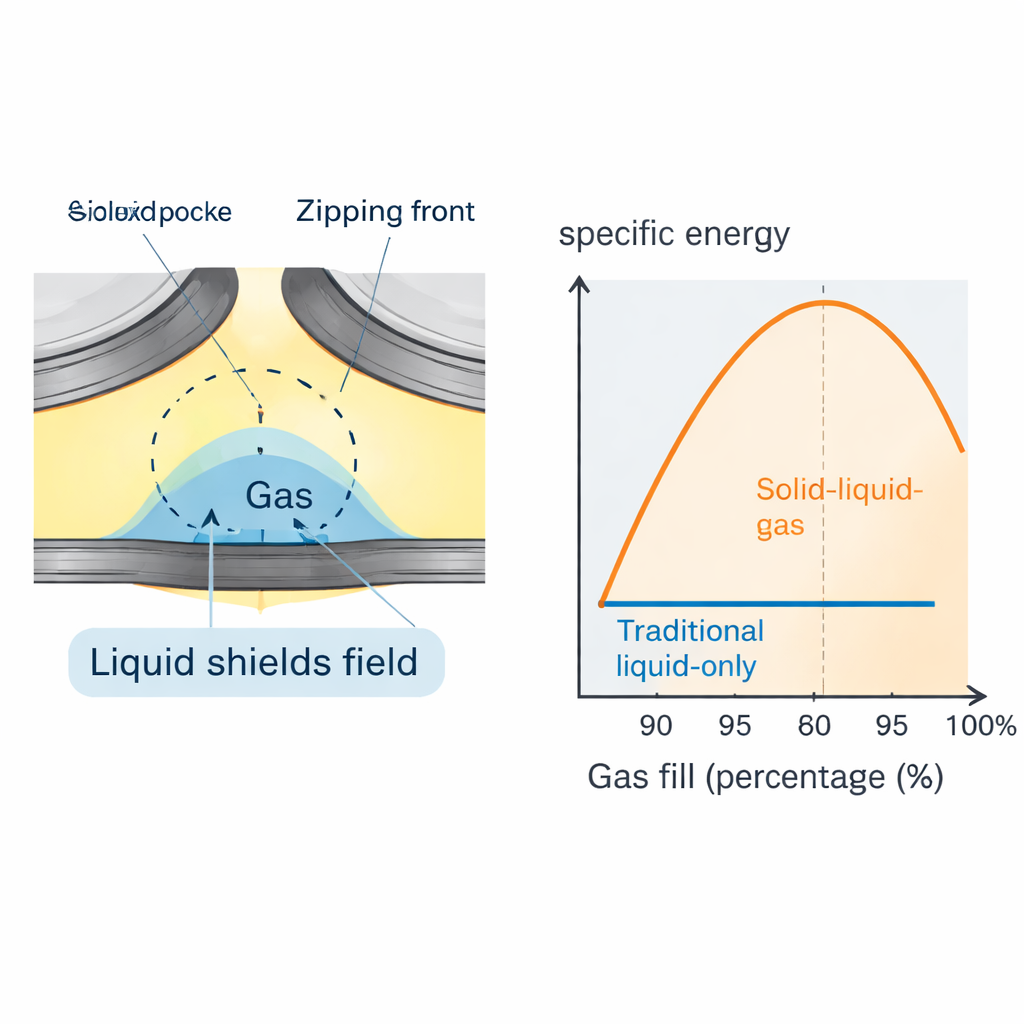

Es gibt einen Haken: Gase sind elektrischen Durchschlag leichter ausgesetzt als Flüssigkeiten; wenn das elektrische Feld zu stark wird, kann eine funkenartige Entladung entstehen und die Aktuation zerstören. Um zu verstehen, wie weit sich der Gasanteil erhöhen lässt, ohne Versagen zu provozieren, kombiniert das Team Experimente mit einer klassischen Regel aus der Hochspannungsphysik, dem Paschen‑Gesetz. Dieses Gesetz sagt voraus, bei welcher Kombination aus Gasdruck, Oberflächenabstand und angelegter Spannung ein Gas durchschlägt. Indem sie die sich verändernde Form des Beutels beim Zippen modellieren und mit Paschens Vorhersagen vergleichen, identifizieren die Autorinnen und Autoren einen sicheren Betriebsbereich, in dem eine dünne Flüssigkeitsschicht nahe der aktiven „Zippkante“ das Gas vor Durchschlag schützt. Experimente bestätigen, dass Aktuatoren mit Luft in den meisten Orientierungen zuverlässig bis zu etwa 90 % Gasfüllung arbeiten; darüber hinaus bricht die Leistung abrupt zusammen, sobald Durchschlag einsetzt.

Leichter, schneller und leistungsfähiger

Innerhalb dieses sicheren Fensters sind die Leistungsgewinne eindrücklich. Weil die Aktuatoren so viel leichter sind, kann nun jedes Kilogramm Material deutlich mehr Arbeit und Leistung liefern. Mit Luft als Gas erreicht die spezifische Energie — die Arbeit pro Masseeinheit — 33,5 Joule pro Kilogramm, eine fünffache Verbesserung gegenüber dem herkömmlichen rein flüssigkeitsgefüllten Design, und die spezifische Leistung steigt auf etwa 1600 Watt pro Kilogramm, mehr als elfmal so hoch und deutlich über typischer Muskelkraft. Die Aktuatoren bewegen sich außerdem schneller: Spitzendehnraten nehmen um bis zu 80 % zu, und der Frequenzbereich, in dem sie wirksam reagieren können, erweitert sich. Das Team demonstriert diese Vorteile in einem gestapelten, „Donut“‑förmigen Aktuator, der einen springenden Roboter antreibt; die gasgefüllte Version springt 60 % höher und hebt etwa ein Drittel früher vom Boden ab als ein ansonsten identischer, flüssigkeitsgefüllter Roboter.

Leistungssteigerung durch bessere Gase

Da diese Aktuatoren hermetisch verschlossen sind, kann das Innenraumgas gezielt ausgewählt werden. Die Autorinnen und Autoren testen ein Gemisch aus zwei Industrie‑Gasen, C4F7N und CO2, das eine deutlich höhere Widerstandsfähigkeit gegen elektrischen Durchschlag als Luft aufweist, aber ein deutlich geringeres Klimapotenzial besitzt als das häufig verwendete SF6. Das Füllen der Beutel mit diesem hochfesten Gas erlaubt es, den Gasanteil noch weiter zu erhöhen — in günstigen Orientierungen bis zu etwa 98 % — und dennoch eine kleine schützende Flüssigkeitsschicht an der Zippkante zu erhalten. In dieser Konfiguration steigt die spezifische Energie auf 51,4 Joule pro Kilogramm und übertrifft damit die Energiedichte menschlicher Skelettmuskulatur. Dieselben Konstruktionsprinzipien könnten auf viele andere weiche Aktuatoren angewendet werden, die eingeschlossene Fluide und elektrische Felder nutzen, und ebnen so den Weg zu leichteren Exoskeletten, agileren bioinspirierten Robotern und kompakten haptischen Schnittstellen.

Was das für zukünftige Roboter bedeutet

Für Nicht‑Spezialisten lautet die Erkenntnis: Die Autoren haben einen Weg gefunden, Roboter‑„Muskeln“ sowohl leichter als auch leistungsfähiger zu machen, indem sie den Großteil einer schweren Flüssigkeit durch Gas ersetzen und physikbasierte Richtlinien nutzen, um elektrisches Versagen zu vermeiden. Diese ultraleichten Aktuatoren können muskelsähnliche Energie und deutlich höhere Leistung pro Kilogramm liefern, was weiche Roboter ermöglicht, höher zu springen, sich schneller zu bewegen und dabei sicher und flexibel zu bleiben. Mit weiterer Optimierung von Gaswahl, Geometrie und Steuerung könnte dieser Drei‑Phasen‑Ansatz eine neue Generation weicher Maschinen hervorbringen, die sich weniger wie starre Industrieinstrumente und mehr wie lebendige, reaktionsfähige Körper anfühlen.

Zitation: Joo, HJ., Fukushima, T., Li, X. et al. Ultralight soft electrostatic actuators based on solid-liquid-gas architectures. Nat Commun 17, 1929 (2026). https://doi.org/10.1038/s41467-026-69463-4

Schlüsselwörter: weiche Robotik, künstliche Muskeln, elektrostatische Aktuatoren, leichte Roboter, dielektrische Gase
