Dielektrische Abstimmfähigkeit im Millimeterwellenbereich durch Umschalten topologischer Polarisationsstrukturen in PbTiO3/SrTiO3-Supergittern

Die Formung künftiger drahtloser Signale

Unsere Telefone, Autos und Sensoren bewegen sich stetig zu immer höheren Funkfrequenzen, um mehr Daten zu übertragen und Objekte feiner aufzulösen. Bei Millimeterwellen—den Bändern, die für fortgeschrittenes 5G, 6G und hochauflösende Radartechnik vorgesehen sind—haben heutige Materialien jedoch Schwierigkeiten, ihre Reaktion auf diese schnellen elektrischen Felder flexibel anzupassen oder zu „tunen“. Diese Studie untersucht eine ungewöhnliche Klasse von konstruierten Kristallen, deren innere elektrische Muster sich mit moderaten Spannungen umkonfigurieren lassen. Solche Materialien könnten kompakte, schnelle und energieeffiziente Bausteine für die nächste Generation von Kommunikations- und Sensorik-Hardware bieten.

Aufbau von Materialien zu winzigen elektrischen Landschaften

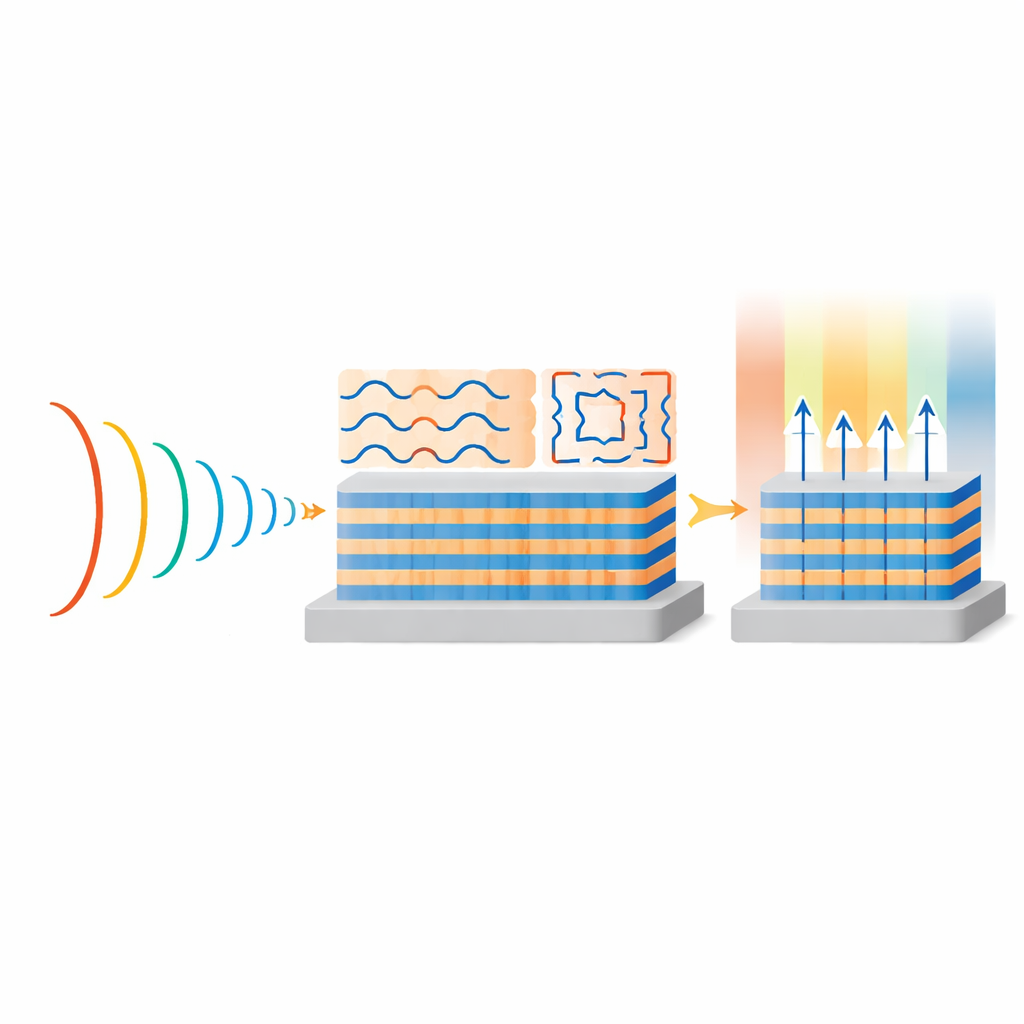

Die Forschenden arbeiten mit Supergittern: künstlichen Kristallen, die durch Stapeln extrem dünner Schichten zweier Oxide—Bleitetanat (PbTiO3) und Strontiumtitanat (SrTiO3)—in einem sich wiederholenden Muster von nur wenigen Nanometern Dicke entstehen. Innerhalb dieser Stapel zeigen die elektrischen Dipole—kleine Pfeile, die die Trennung von positiven und negativen Ladungen darstellen—nicht einfach nur eine Auf- oder Aborientierung. Stattdessen können sie sich zu komplizierten topologischen Mustern anordnen, etwa glatten, wellenförmigen Modulationen (Dipolwellen) oder geschlossenen Schleifen, die von scharfen Domänenwänden begrenzt werden (Flux-Closures). Durch sorgfältige Wahl der Anzahl der Bleitetanat-Schichten pro Wiederholung kann das Team entweder das eine oder das andere Muster stabilisieren und so eine Art elektrischer „Mikrolandschaft“ schaffen, die sich prinzipiell durch ein externes Feld umformen lässt.

Beobachtung von Dipolumschlägen und Strukturumwandlungen

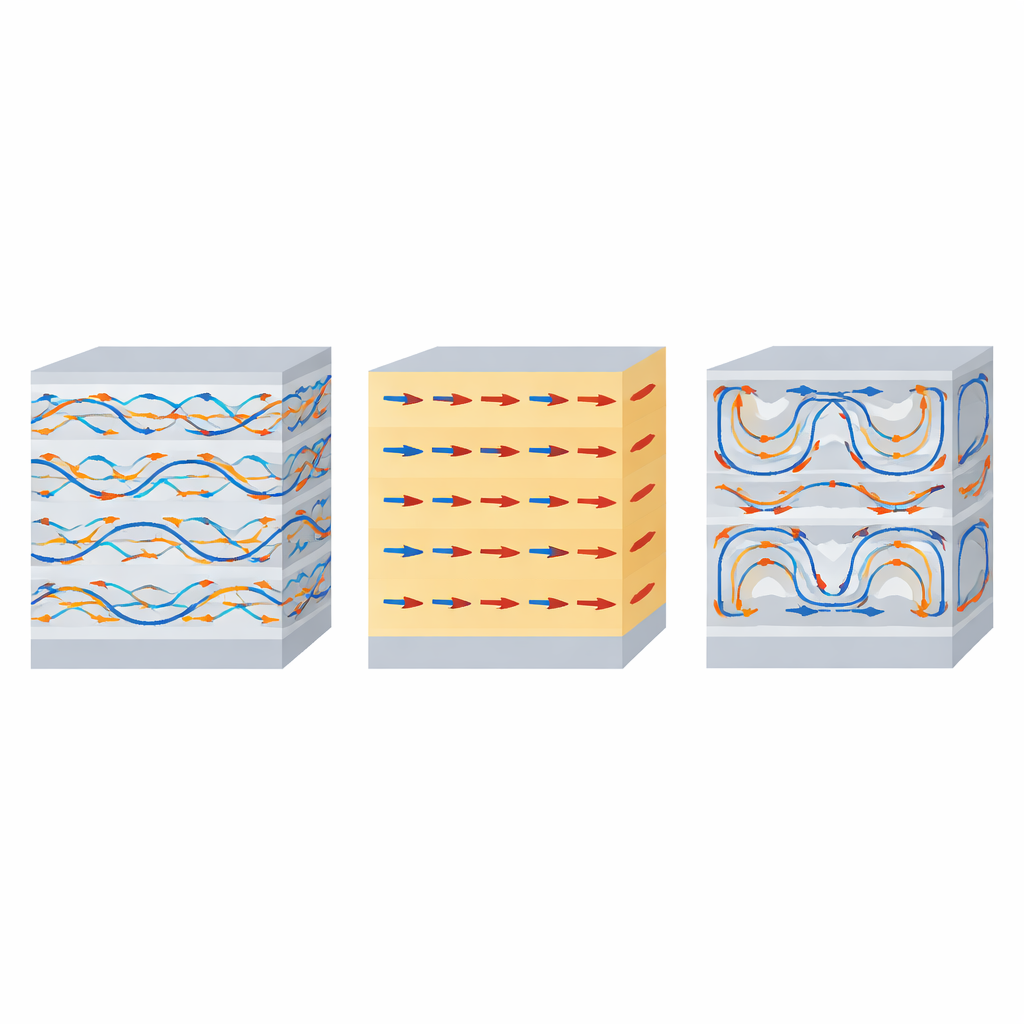

Um zu verstehen, wie diese inneren Muster auf eine im Film-Ebene angelegte Spannung reagieren, kombiniert das Team mehrere leistungsfähige Messmethoden. Elektrische Messungen zeigen, dass alle Supergitter eine netzförmige In-Plane-Polarisation besitzen, die umgeschaltet werden kann—ähnlich dem Flip eines ferroelektrischen Speicherbits—und dass das Umschaltfeld mit zunehmendem Abstand der internen Muster wächst. Hochauflösende Elektronenmikroskopie legt offen, wie die Dipole im Raum angeordnet sind, während fortgeschrittene Röntgenbeugung und Zweitharmonische-Optik die Entwicklung der Strukturen während des Umschaltens verfolgen. In Dipolwellenproben kann das angelegte Feld die wellenförmige Topologie nahezu auslöschen und die Struktur in einen gleichmäßigeren In-Plane-Zustand treiben. In Flux-Closure-Proben überleben dagegen die geschlossenen Schleifen weitgehend, was darauf hindeutet, dass sie topologisch stärker „geschützt“ sind und sich schwerer umorganisieren lassen.

Messung der Abstimmfähigkeit bei hohen Frequenzen

Die zentrale Frage ist, wie sich diese strukturellen Änderungen in Abstimmfähigkeit bei Millimeterwellenfrequenzen zwischen 2 und 110 Gigahertz übersetzen. Mithilfe speziell geformter coplanarer Leitbahnen auf den Filmen senden die Forschenden hochfrequente Signale entlang der Oberfläche, während sie eine Gleichstromvorspannung anlegen. Aus der Verlangsamung und Abschwächung des Signals leiten sie die effektive dielektrische Konstante und deren Feldabhängigkeit ab. Supergitter mit Flux-Closure-Mustern zeigen nur eine moderate Abstimmfähigkeit—etwa 2 Prozent bei Feldern von 30 Kilovolt pro Zentimeter—weil sich ihre internen Dipole hauptsächlich in schmalen Bereichen nahe den Domänenwänden bewegen. Dipolwellen-Supergitter stechen hingegen hervor: Eine Zusammensetzung erreicht etwa 20 Prozent Abstimmfähigkeit bei 20 Gigahertz und liegt unter demselben moderaten Feld noch über 15 Prozent bei 70 Gigahertz und bei 8 Prozent bei 110 Gigahertz—ein beeindruckendes Niveau für so hohe Frequenzen.

Verknüpfung mikroskopischer Bewegungen mit makroskopischer Reaktion

Um dieses Verhalten mit mikroskopischer Bewegung zu verknüpfen, führen die Autorinnen und Autoren Molekulardynamik-Simulationen mit maschinell gelernten Kraftfeldern durch, die auf diese Oxide zugeschnitten sind. Die Simulationen zeigen, dass in Dipolwellenstrukturen große Bereiche mit gemischter In-Plane- und Out-of-Plane-Polarisation dazu bereitstehen, sich bei Anlegen eines schnellen Feldes kollektiv zu drehen, was erhebliche Netto-Polarisationänderungen und damit eine große dielektrische Reaktion hervorruft. In Flux-Closure-Strukturen ist die signifikante Bewegung auf Bereiche nahe Domänenwänden begrenzt, während das Innere jeder Schleife nur schwach reagiert, was zu einem insgesamt kleineren Effekt führt. Die Rechnungen legen ferner nahe, dass Dipolwellen kollektive Schwingungsmoden und resonantes Umschalten zwischen verschiedenen In-Plane-Orientierungen aufweisen, die die Abstimmfähigkeit im Bereich von einigen zehn Gigahertz weiter verstärken.

Weg zu intelligenteren Hochfrequenzbauteilen

Für Nicht-Spezialisten lautet die Kernbotschaft: Durch das gezielte Gestalten des inneren „Pfeilmusters“ in diesen ultradünnen Oxidstapeln können Forschende Materialien schaffen, deren Fähigkeit, elektrische Energie zu speichern und freizusetzen, selbst bei sehr hohen Funkfrequenzen hochgradig einstellbar bleibt. Unter den untersuchten Mustern sind glatte Dipolwellen besonders vielversprechend, da sie eine starke, feldkontrollierte Abstimmung bieten, die bei höheren Spannungen noch weiter gesteigert werden könnte. Ein solches Verhalten ist attraktiv für kompakte Phasenverschieber, flexible Filter und rekonfigurierbare Antennen, die auf Chips für künftige Millimeterwellen-Kommunikations- und Sensorsysteme integriert werden. Kurz gesagt: Durch clevere nanoskalige Gestaltung elektrischer Ordnung lässt sich die Entwicklung flexiblerer und leistungsfähigerer Hochfrequenzelektronik vorantreiben.

Zitation: Wang, S., Yang, J., Gao, H. et al. Millimeter-wave dielectric tunability driven by topological polar structure switching in PbTiO₃/SrTiO₃ superlattices. Nat Commun 17, 2725 (2026). https://doi.org/10.1038/s41467-026-69440-x

Schlüsselwörter: Millimeterwellen-Dielektrika, ferroelektrische Supergitter, topologische Polarisationsstrukturen, dielektrische Abstimmfähigkeit, Materialien für die drahtlose Kommunikation
