Kolloidale Synthese großer, nahezu masseähnlicher InAs-Quantenpunkte durch gezüchtetes und samenloses Wachstum mithilfe von Cluster-Vorstufen

Warum größere Quantenpunkte wichtig sind

Von Nachtsichtkameras in Autos bis zur Gesichtserkennung auf Smartphones stützen sich viele aufstrebende Technologien auf die Erfassung unsichtbaren Infrarotlichts. Heute erfordert das häufig teure, energieaufwändige Halbleiterchips. Diese Studie stellt eine günstigere und umweltfreundlichere Alternative vor: winzige Kristalle aus Indiumarsenid, sogenannte Quantenpunkte, die in einer Flüssigkeit wachsen und so groß werden, dass sie sich fast wie normales Volumenmaterial verhalten, dabei aber einige quantenmechanische Vorteile behalten.

Winzige Kristalle für unsichtbares Licht aufbauen

Quantenpunkte sind Halbleiterpartikel, die so klein sind, dass ihre Farbe und ihre Reaktion im Infrarotbereich von ihrer Größe bestimmt werden. Für Geräte, die weit ins Infrarot sehen müssen, etwa für Langstrecken-Bildgebung oder chemische Sensorik, müssen die Punkte vergleichsweise groß sein. Das war für Indiumarsenid schwierig — ein attraktives Material, weil es mit europäischen Vorschriften kompatibel ist, die toxische Elemente wie Blei und Quecksilber einschränken. Die chemische Bindung zwischen Indium und Arsen ist stark und anspruchsvoll, sodass frühere Verfahren meist nur kleine Partikel lieferten, gefährliche Zutaten erforderten oder schlechte Kontrolle über Größe und Gleichmäßigkeit boten.

Aus stabilen Nano-„Samen“ beginnen

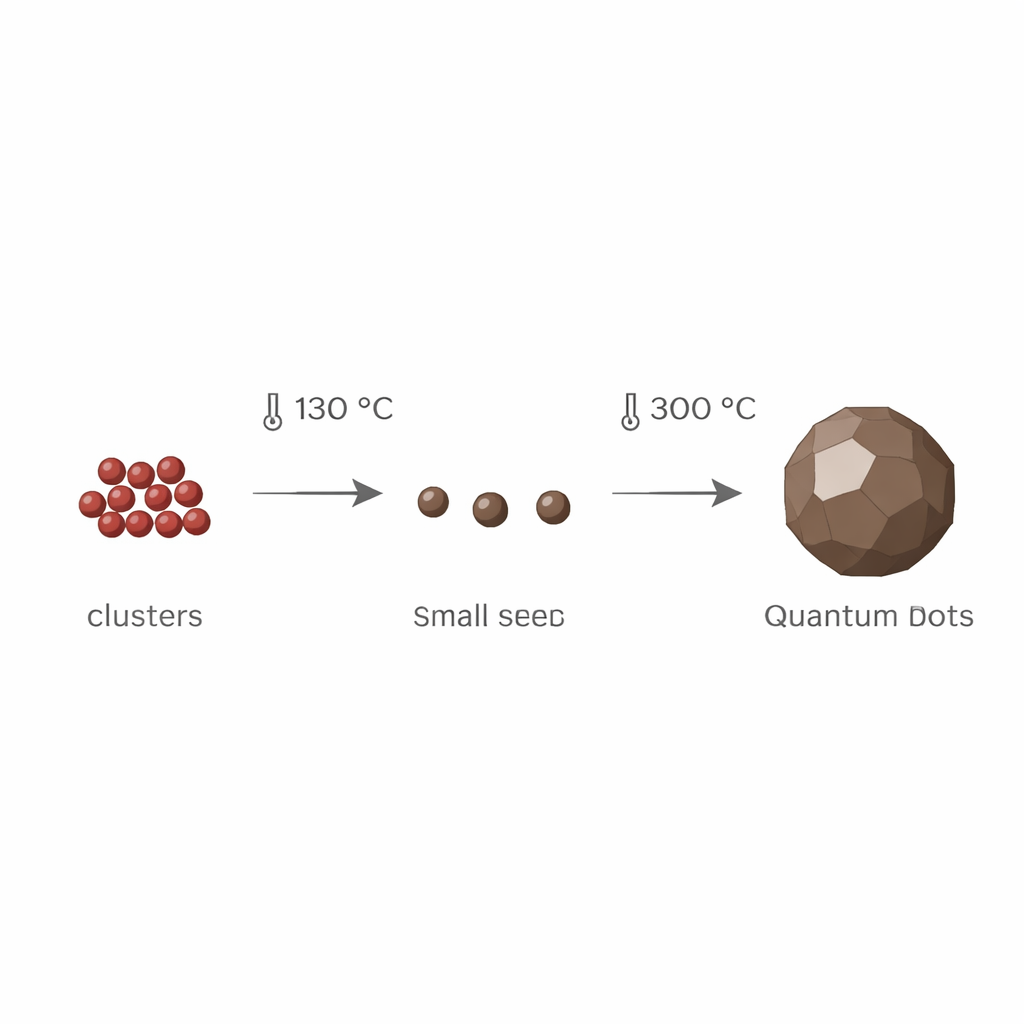

Die Forscher lösten das Problem, indem sie zunächst sehr kleine, stabile Indiumarsenid-Cluster in einer Flüssigkeit herstellten, die Indium(I)-chlorid und eine relativ sichere Arsenverbindung namens Aminoarsin enthielt. Diese Cluster sind nur ein paar Nanometer groß und absorbieren sichtbares Licht. Durch Anpassung von Temperatur und Reaktionszeit konnte das Team ihre Größe und ihr optisches Profil einstellen, und sie stellten fest, dass die Cluster bei sauerstofffreier Lagerung über Jahre chemisch stabil blieben. Durch weiteres Erhitzen verwandelten sich diese Cluster in etwas größere, klar definierte „Samen“-Quantenpunkte, deren Größe und Kristallstruktur sich mit Elektronenmikroskopen und Röntgendiffraktometrie präzise messen ließen.

Quantenpunkte schrittweise wachsen lassen

Mit diesen Samen in der Hand entwickelte das Team zwei Wachstumsstrategien. Beim gezüchteten Ansatz wurden vorgefertigte Samen in heißes Lösungsmittel suspendiert, während frische Clusterlösung langsam injiziert wurde. Nach jeder Injektion wurde das Gemisch bei hoher Temperatur gehalten (ein Annealing-Schritt), sodass aus den Clustern freigesetzte Atome an die bestehenden Samen ankleben konnten, statt neue Partikel zu bilden. Durch wiederholte Injektions–Annealing-Zyklen vergrößerte sich die Punktgröße allmählich. Durch Feineinstellung der Injektionsrate, Konzentration und der Annealing-Zeit erzeugten die Forscher glatte, nicht verlängerte Indiumarsenid-Quantenpunkte von bis zu etwa 18 Nanometern Durchmesser, deren Absorptionskante weit in den kurzwelligen Infrarotbereich verschob.

Annäherung an masseähnliche Partikelgrößen

Um noch größere Größen zu erzielen, verdünnten die Wissenschaftler die Anzahl der Samen, sodass jedem wachsenden Punkt mehr Material zur Verfügung stand. Das führte zu Partikeln um etwa 36 Nanometer, allerdings mit breiterer Größenspanne und unterschiedlichen Formen wie Oktaedern und Ikosaedern. In einer zweiten, noch eindrucksvolleren Methode verzichteten sie vollständig auf Samen. Stattdessen injizierten sie Cluster in heißes Lösungsmittel und ließen eine kleine Zahl „natürlicher“ Samen spontan entstehen, bevor sie das Wachstum fortsetzten. Weil weniger Samen das verfügbare Material teilten, erreichten die resultierenden Partikel mittlere Durchmesser von etwa 40 Nanometern, einige überschritten 60 Nanometer. Bei diesen Abmessungen nähern sich die Partikel dem oder überschreiten den sogenannten Exziton-Bohr-Radius von Indiumarsenid — die Skala, bei der Quanteneffekte zu schwächer werden und die Eigenschaften dem Volumenmaterial ähneln.

Was das für zukünftige Infrarotgeräte bedeutet

Obgleich so große Partikel keine scharfen Absorptionspeaks mehr zeigen, bestätigen Messungen, dass sie bis weit ins mittlere Infrarot stark absorbieren. Wichtig ist, dass alle Schritte handelsübliche Vorstufen verwenden und berüchtigt gefährliche Arsen-Reagenzien vermeiden, wodurch der Prozess nachhaltiger und leichter skalierbar wird. Die Autoren argumentieren, dass ihr auf Clustern basierendes, schrittweises Wachstumskonzept die Tür zur industriellen Produktion von blei- und quecksilberfreien, infrarotaktiven Quantenpunkten öffnet. Diese nahezu masseähnlichen Indiumarsenid-Partikel könnten die Grundlage für Detektoren, Kameras und Kommunikationsgeräte der nächsten Generation bilden, die weiter in die Dunkelheit blicken und zugleich sicherer, billiger und flexibler herstellbar sind.

Zitation: Salikhova, E., Mews, A., Schlicke, H. et al. Colloidal synthesis of large near-bulk InAs quantum dots through seeded and seedless growth using cluster precursors. Nat Commun 17, 1700 (2026). https://doi.org/10.1038/s41467-026-69409-w

Schlüsselwörter: Indiumarsenid-Quantenpunkte, Infrarotbildgebung, kolloidale Nanokristalle, gezieltes Wachstum, Synthese von Nanomaterialien
