Diffusionsmodelle ermöglichen hochpräzise Vorhersage des Impedanzspektrums von Brennstoffzellen aus kurzen Zeitbereichsprofilen

Zuhören bei Brennstoffzellen in Echtzeit

Protonenaustauschmembran-Brennstoffzellen sind eine vielversprechende Möglichkeit, Autos und Notstromsysteme emissionsfrei zu betreiben, doch sie können schneller verschleißen, als wir möchten. Ingenieure würden gern „zuhören“, was sich im Inneren dieser Geräte abspielt, um frühe Anzeichen von Problemen wie Austrocknung, Überflutung oder Sauerstoffmangel zu erkennen. Ein leistungsfähiges Diagnosewerkzeug existiert bereits – das elektrochemische Impedanzspektrum – aber seine Messung ist im Feld langsam und teuer. Diese Arbeit zeigt, wie eine neue Klasse künstlicher Intelligenz, sogenannte Diffusionsmodelle, dieses interne, aussagekräftige Profil aus einfachen Sensordaten rekonstruieren kann, die Brennstoffzellen ohnehin liefern.

Warum die Messung der Signatur der Brennstoffzelle schwierig ist

Impedanzspektren wirken wie ein vollständiger Gesundheitscheck für eine Brennstoffzelle. Indem man untersucht, wie die Zelle auf sehr kleine elektrische Anregungen über viele Frequenzen reagiert, lassen sich Verluste separieren, die mit der Protonenbewegung durch die Membran, der Geschwindigkeit von Oberflächenreaktionen sowie dem Transport von Gasen und Wasser zusammenhängen. Heutzutage erfordert das Sammeln dieser Informationen spezielle Laborhardware, lange Messzeiten und kontrollierte Bedingungen, was es unpraktisch für Fahrzeuge oder kommerzielle Stacks im realen Betrieb macht. Schnellere Methoden, die komplexere Signale einleiten, verlangen weiterhin hochwertige Elektronik und sorgfältige Abstimmung. Daher greift die Industrie oft auf gröbere Messgrößen wie einfache Strom-Spannungs-Kurven zurück und verliert damit die detaillierten Einblicke, die die Impedanz bieten könnte.

Eine KI beibringen, das verborgene Spektrum wiederherzustellen

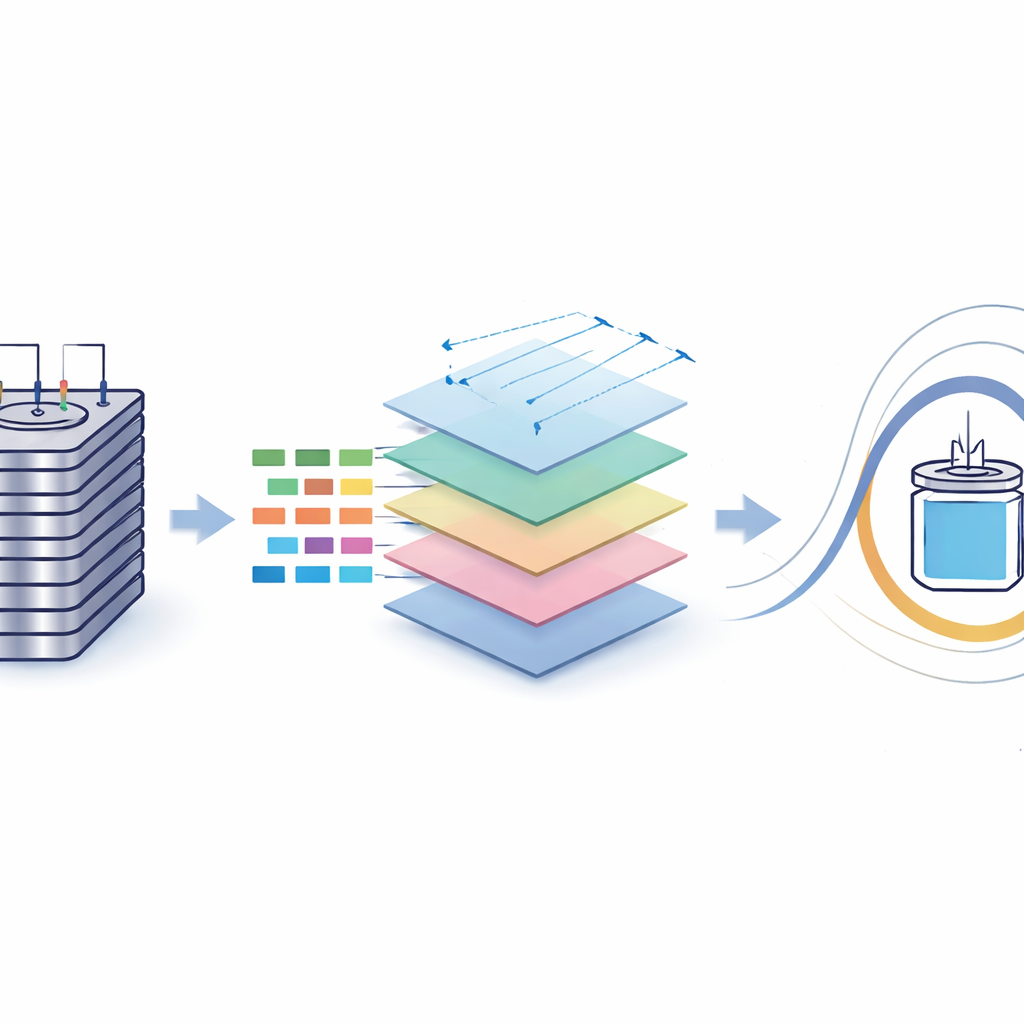

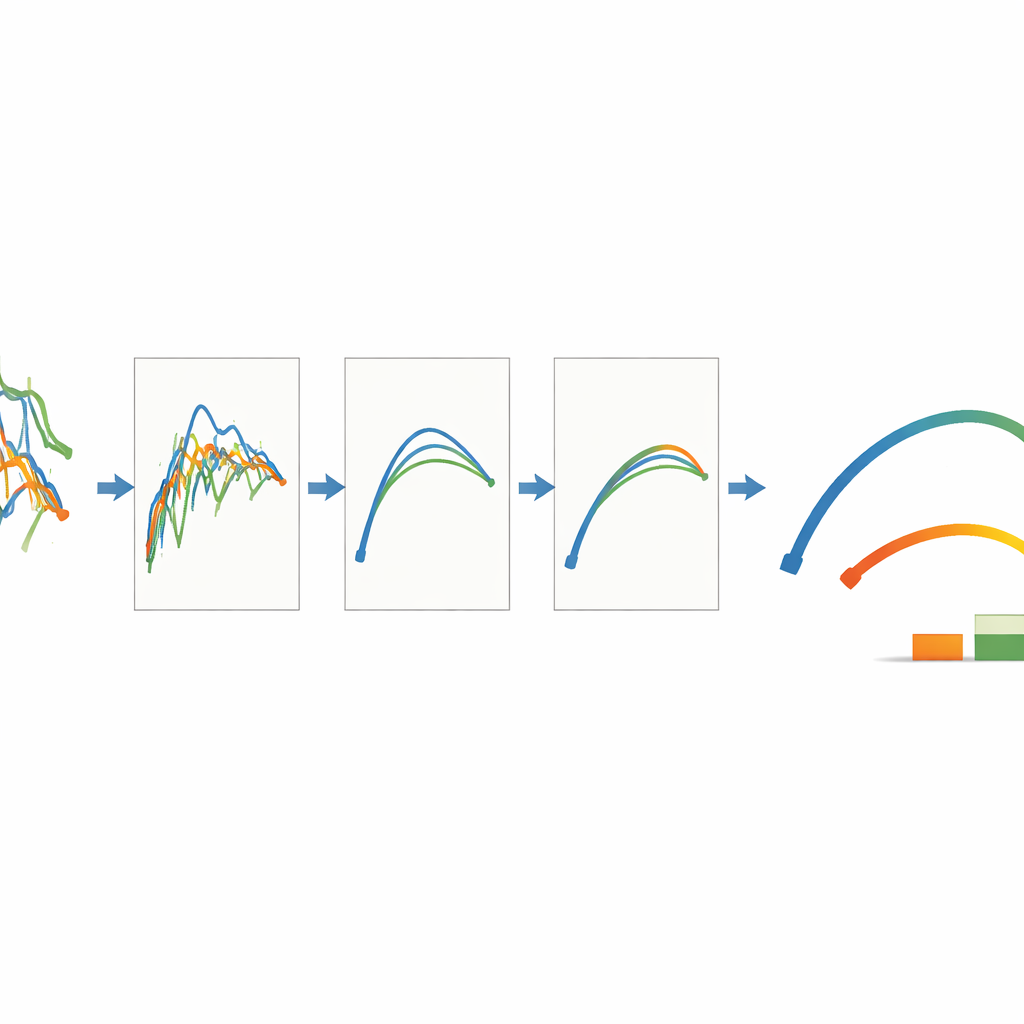

Die Autoren schlagen einen anderen Weg vor: Statt das vollständige Spektrum direkt zu messen, sagen sie dieses aus kurzen Zeitreihen leicht erfassbarer Signale voraus, etwa Strom, Spannung, Temperaturen, Drücke und Gasdurchflussverhältnisse. Sie nutzen ein Diffusionsmodell, eine generative KI-Technik, die besser für die Bilderzeugung bekannt ist, und passen es auf eindimensionale elektrische Daten an. Während des Trainings lernt das Modell, künstliches Rauschen, das schrittweise zu realen Impedanzspektren hinzugefügt wurde, rückgängig zu machen. Ein Transformer-basiertes neuronales Netzwerk – ursprünglich für Sprachaufgaben entwickelt – dient als Rückgrat und verwendet einen Aufmerksamkeitsmechanismus, um langreichweitige Beziehungen innerhalb der Zeitreihen-Eingaben und zwischen Eingaben und Spektren zu erfassen. Einmal trainiert, beginnt das System aus Rauschen und „entrauscht“ iterativ zu einem vorhergesagten Spektrum, das mit der eingehenden Sensorhistorie konsistent ist.

Große Datensätze aus realen Brennstoffzellen aufbauen

Um dies zu ermöglichen, stellten die Forschenden, wie sie berichten, die bislang größte offene Sammlung von Brennstoffzellen-Impedanzdaten zusammen. Sie testeten zwei Einzellen-Membran‑Elektroden‑Anordnungen mit unterschiedlichen Flow‑Field‑Designs sowie zwei Stacks mit Nennleistungen von 30 kW und 9 kW. Über diese Geräte hinweg variierten sie Betriebsbedingungen wie Stromdichte, Einlassdrücke, Temperaturen und Gasstöchiometrien und führten gesteuerte Fehlerfälle ein, darunter Membrantrocknung, Überflutung und Luftmangel. Für jede Bedingung zeichneten sie kurze Zeitbereichsprofile von Standardsensoren auf und maßen anschließend vollständige Spektren über einen weiten Frequenzbereich. Insgesamt sammelten sie mehr als 5.700 gepaarte Beispiele, die sie sowohl zum Training als auch zur gründlichen Prüfung ihres Modells verwendeten.

Wie gut die KI die Zelle „hört“

Bei der Auswertung mit unbekannten Daten sagte der diffusionsbasierte Ansatz vollständige Spektren mit Fehlern um oder unter einem Prozent für viele Bedingungen voraus, wobei nur die vorherigen 100 Sekunden der Sensorhistorie mit einer Abtastrate von einer Sekunde verwendet wurden. Er übertraf mehrere Alternativen, darunter Long‑Short‑Term‑Memory‑Netzwerke und reine Transformer‑Modelle, und senkte die medianen prozentualen Fehler um bis zu etwa 37 %. Die Methode blieb bei künstlicher Rauschzugabe auf die Eingangssignale relativ genau und degradierte graduell, wenn einige Sensoren entfernt wurden – wichtig für kostensensitive Anwendungen. Die Autoren verglichen zudem verschiedene Möglichkeiten, physikalisches Wissen zu integrieren, etwa zuerst Schaltkreisparameter vorherzusagen gegenüber der direkten Vorhersage des Spektrums, und fanden, dass die direkte Spektrumsprognose zuverlässiger war.

Vorhersagen in verwertbare Gesundheitsinformationen übersetzen

Genauere Spektren sind nur nützlich, wenn sie etwas über den Zustand der Brennstoffzelle aussagen. Das Team zeigte, dass vom Modell erzeugte Spektren in etablierte Analysetools eingespeist werden können, um Größen wie ohmschen Widerstand, reaktionsbedingte Verluste und massentransportbedingte Einschränkungen zu extrahieren – Werte, die die Membranhydration, Katalysatorleistung und Sauerstoffversorgung abbilden. Diese abgeleiteten Verluste stimmten so eng mit Werten aus gemessenen Spektren überein, dass sich normale Betriebszustände von sich entwickelnden Fehlern unterscheiden ließen. Die Autoren diskutieren ferner, wie die Kombination solcher impedanzbasierter Indikatoren mit detaillierten physikalischen Simulationen oder fortgeschrittener Bildgebung künftig direkte Schätzungen interner Variablen wie Wassergehalt oder Sauerstoffkonzentration ermöglichen könnte und so intelligentere Steuerstrategien erlaubt.

Was das für saubere Energiesysteme bedeutet

Einfach gesagt zeigt diese Arbeit, dass ein KI‑Modell die komplexe elektrische „Stimme“ einer Brennstoffzelle aus den einfachen Signalen rekonstruieren kann, die ihre Bord‑Sensoren bereits liefern. Das macht die Überwachung innerer Belastungen, die frühe Fehlerdiagnose und das Betriebsmanagement zur Verlängerung der Lebensdauer deutlich praktikabler – ganz ohne zusätzliches sperriges oder kostspieliges Messgerät. Wird die Methode weitreichend übernommen und auf andere elektrochemische Systeme wie Batterien ausgeweitet, könnte diese datengetriebene Impedanzvorhersage ein Schlüsselelement werden, um saubere Energiesysteme zuverlässiger, langlebiger und leichter handhabbar im Alltag zu machen.

Zitation: Yuan, H., Tan, D., Zhong, Z. et al. Diffusion models enable high-fidelity prediction of fuel cell impedance spectrum from short time-domain profiles. Nat Commun 17, 2552 (2026). https://doi.org/10.1038/s41467-026-69321-3

Schlüsselwörter: Zustandsüberwachung von Brennstoffzellen, elektrochemische Impedanz, Diffusionsmodelle, Protonenaustauschmembran-Brennstoffzelle, datengetriebene Diagnostik
