Überlegene Energiespeicherleistung durch gezielte Gestaltung der Übergangsregion mit konkurrierenden Ordnungen in hochentropischen Mehrschichtkondensatoren

Warum winzige Leistungsbausteine wichtig sind

Jedes Smartphone, jedes Elektrofahrzeug und jedes Schnellladegerät verlässt sich auf Bauteile, die in Bruchteilen einer Sekunde elektrische Energie speichern und freisetzen können. Einer der Arbeitspferde in diesem Bereich ist der mehrschichtige Keramikkondensator, ein kleiner Baustein, der in unseren Geräten still und zuverlässig die Energie steuert. Diese Studie zeigt einen neuen Weg, solche Bausteine so zu gestalten, dass sie mehr Energie speichern, weniger als Wärme verlieren und unter harten Bedingungen stabil bleiben — und das ganz ohne giftiges Blei. Die Forschenden erreichen dies, indem sie bewusst „Unordnung“ auf atomarer Ebene in das Material einbauen und diese so abstimmen, dass sich konkurrierende interne Verhaltensweisen ausbalancieren.

Bessere Kondensatoren für moderne Elektronik

Moderne Elektronik verlangt Bauteile, die viel Energie speichern und sie sehr schnell wieder abgeben können, bei minimalen Verlusten. Herkömmliche Keramikkondensatoren stehen oft vor einem Kompromiss: Höhere Energiedichte geht meist auf Kosten der Effizienz, und umgekehrt. Das Team konzentriert sich auf eine verbreitete bleifreie Keramikfamilie auf Basis von Bismut-Natrium-Titanat, die in mehrschichtigen Keramikkondensatoren eingesetzt wird. Anstatt sich auf eine einzige, geordnete Kristallstruktur zu verlassen, mischen sie mehrere verschiedene Oxidkomponenten mit unterschiedlichen Strukturvorlieben hinein. Das ergibt ein sogenanntes hochentropisches Material — ein Material, in dem viele verschiedene Atome zufällig dieselben Kristallplätze besetzen und so eine vielfältige Palette lokaler Umgebungen erzeugen. Ziel ist es, diese Komplexität so einzustellen, dass das Material zwischen zwei Verhaltensweisen sitzt: einem Relaxor-Zustand mit sehr agilen, winzigen polaren Regionen, und einem Superparaelectric-Zustand, in dem die Polarisation nahezu ausgewaschen ist.

Aus atomarem Chaos nützliche Ordnung schaffen

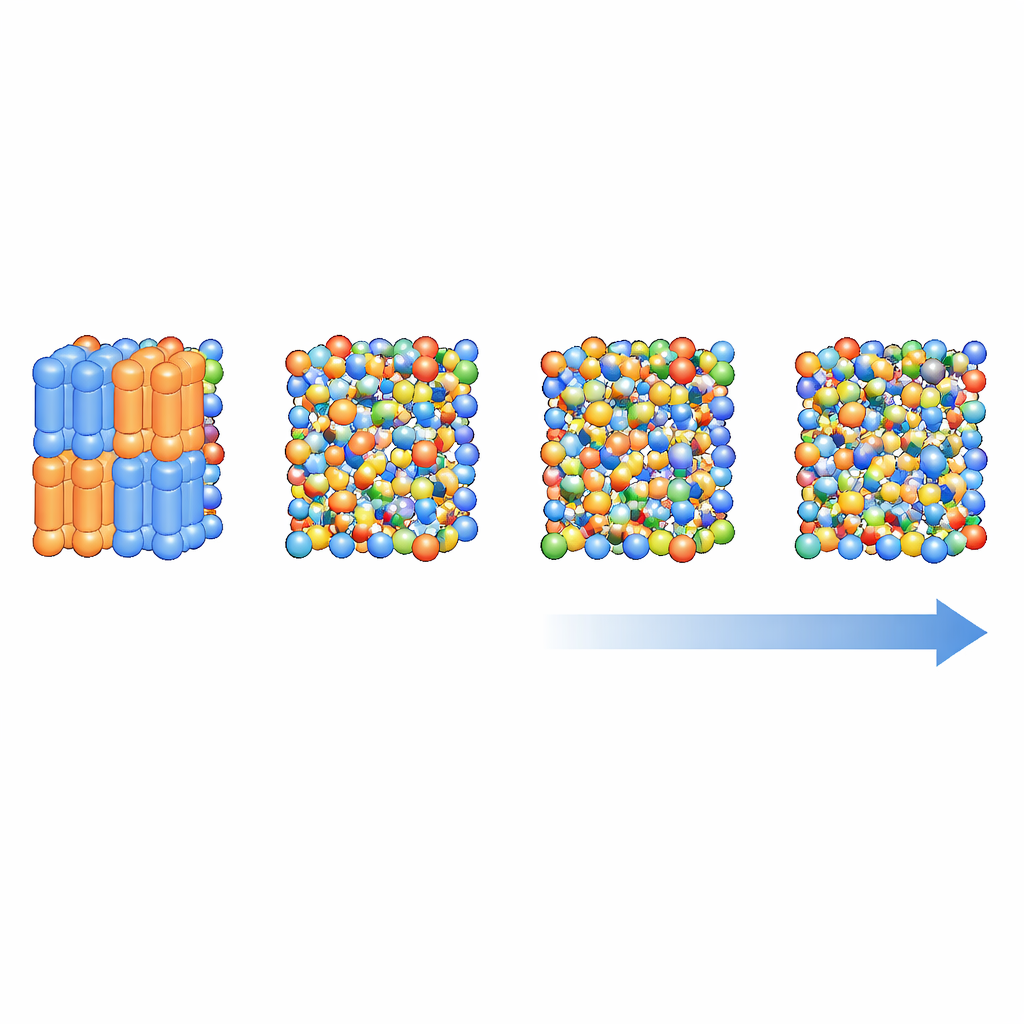

Mithilfe von Computersimulationen untersuchten die Forschenden zunächst, wie das Hinzufügen weiterer Oxidarten die internen elektrischen Muster in der Keramik verändert. Bei geringer Komplexität verhält sich das Material wie ein klassischer Ferroelektriker: Große, stabile Bereiche richten sich in ähnlichen Richtungen aus, was beim Umschalten zu Energieverlusten führt. Mit zunehmender chemischer Vielfalt zerfallen diese großen Bereiche in viele winzige polare Inseln, die in unterschiedliche Richtungen zeigen. Dieser desordnete Zustand, reich an nanoskaligen polaren „Inseln“, senkt die Energiebarriere für das Umschalten und verhindert, dass das Material nach Entfernen des elektrischen Feldes in einem stark polarisierten Zustand einrastet. Die Simulationen zeigen, dass es ein optimales Maß an Unordnung gibt: Zu wenig führt zu hohen Verlusten; zu viel verhindert überhaupt das Entstehen starker Polarisation. An diesem richtigen Punkt erreichen sowohl gespeicherte Energie als auch Effizienz ihren Gipfel, und die Reaktion bleibt über einen breiten Temperaturbereich stabil.

Den nanoskaligen Kraftakt beobachten

Um die Vorhersagen der Simulationen zu bestätigen, stellten die Forschenden eine Reihe von Keramiken mit schrittweise zunehmender Komplexität her und untersuchten ihre atomare Struktur mit hochauflösender Elektronenmikroskopie. Bei der einfachsten Zusammensetzung verschoben sich die Atome relativ einheitlich und bildeten große polare Bereiche. In der komplexeren, hochentropischen Variante waren die Verschiebungen im Mittel kleiner, variierten jedoch stark von Ort zu Ort und zeigten ein Mosaik aus stark polaren Taschen in einer schwächeren Umgebung. Messungen der lokalen elektrischen Felder zeigten das Koexistieren dreier Regionen: klar definierte polare Gebiete, verschwommene Cluster winziger polarer Flecken und nahezu unpolare Zonen. Die Sauerstoffkäfige um wichtige Metallatome rotierten ebenfalls verstreut und ohne kooperative Bewegung, was die langreichweitige Ordnung weiter aufbrach. Zusammen schaffen diese strukturellen Besonderheiten eine Landschaft, in der sich elektrische Dipole unter einem angelegten Feld leicht neu ausrichten und danach mit geringer Reibung wieder entspannen können — ideal für effiziente Energiespeicherung.

Vom Pulver zum praktischen Bauteil

Die Forschenden setzten diese optimierte Zusammensetzung anschließend in reale mehrschichtige Keramikkondensatoren um, ähnlich in Form und Größe wie kommerzielle Bauteile. Diese aus mehreren dünnen keramischen und metallischen Lagen geschichteten Geräte erreichten eine rückgewinnbare Energiedichte von etwa 20,6 Joule pro Kubikzentimeter bei einer Effizienz von rund 94 Prozent — das heißt, nur sehr wenig Eingangsenergie ging als Wärme verloren. Die Kondensatoren hielten sehr hohe elektrische Felder aus, zeigten nur geringfügige Leistungsänderungen von Raumtemperatur bis 140 °C und überstanden über zehn Millionen schneller Lade- und Entladezyklen mit nahezu keiner Degradation. Sie konnten außerdem den Großteil ihrer gespeicherten Energie in unter einer Mikrosekunde freisetzen, mit hoher Leistungsdichte und Stromabgabe, und eignen sich damit für anspruchsvolle Pulsenergieanwendungen.

Was das für zukünftige Leistungselektronik bedeutet

Einfach gesagt zeigt diese Arbeit, dass sorgfältig gesteuerte atomare „Unordnung“ ein Vorteil statt eines Problems sein kann. Durch das Engineering einer kontrollierten Übergangsregion, in der verschiedene interne elektrische Ordnungen konkurrieren, ohne zu dominieren, schaffen die Autorinnen und Autoren bleifreie Kondensatoren, die mehr Energie speichern, weniger verschwenden und unter Hitze und wiederholter Nutzung robust bleiben. Diese Strategie beschränkt sich nicht auf ein Material: Dieselben Prinzipien hochentropischen Designs und konkurrierender Ordnungen könnten die Entwicklung einer neuen Generation kompakter, effizienter Kondensatoren und verwandter Bauteile leiten und so dazu beitragen, künftige Elektronik kleiner, schneller und umweltfreundlicher zu machen.

Zitation: Deng, T., Xie, J., Liu, Z. et al. Superior energy storage performance via engineering crossover region with competing orders in high-entropy multilayer capacitors. Nat Commun 17, 2638 (2026). https://doi.org/10.1038/s41467-026-69279-2

Schlüsselwörter: hochentropische Keramiken, mehrschichtige Keramikkondensatoren, Energiespeicherung, Relaxor-Ferroelektrika, bleifreie Dielektrika
