Kryogene Transmissions-Elektronenmikroskopie enthüllt Aufbau und Nanostruktur von PEDOT:PSS

Dehnbare Leitungen, die Sie tragen können

Stellen Sie sich Elektronik vor, die so weich und dehnbar ist, dass sie mit Ihrer Haut mitbewegt, sich um ein schlagendes Herz legt oder sich mit Ihren Muskeln bewegt, ohne zu brechen. Ein kunststoffähnliches Material namens PEDOT:PSS steht bereits im Zentrum vieler solcher bioelektronischen und tragbaren Geräte. Bislang hatten Wissenschaftler jedoch kein klares Bild davon, wie sich seine kleinsten Bausteine anordnen oder warum bestimmte Rezepturen es gleichzeitig hochleitfähig und bemerkenswert dehnbar machen. Diese Studie nutzt leistungsstarke Elektronenmikroskope bei sehr tiefen Temperaturen, um zu beobachten, wie sich PEDOT:PSS aus Lösung zu festen Filmen zusammenfügt, und zeigt, wie kleine strukturelle Änderungen große Leistungssteigerungen ermöglichen.

Ein genauerer Blick auf ein Arbeitstier-Material

PEDOT:PSS ist ein Gemisch aus zwei Polymeren: eines, das elektrische Ladungen trägt, und eines, das hilft, es in Wasser zu lösen und Filme zu bilden. Für sich genommen leitet dieses Gemisch nur mäßig gut Strom und ist beim Dehnen nicht sehr robust. Hersteller haben festgestellt, dass das Hinzufügen bestimmter Salze oder kleiner Moleküle die Leitfähigkeit um das bis zu Tausendfache steigern und die Filme flexibler machen kann, doch die mikroskopischen Gründe dafür waren unklar. Traditionelle Werkzeuge wie Röntgen- und Neutronenstreuung deuteten auf Strukturen im Inneren hin, konnten jedoch nicht direkt zeigen, wie diese Strukturen im Realraum aussehen, insbesondere in den feuchten Umgebungen, in denen viele Geräte tatsächlich arbeiten.

Bewegung einfrieren, um verborgene Formen zu offenbaren

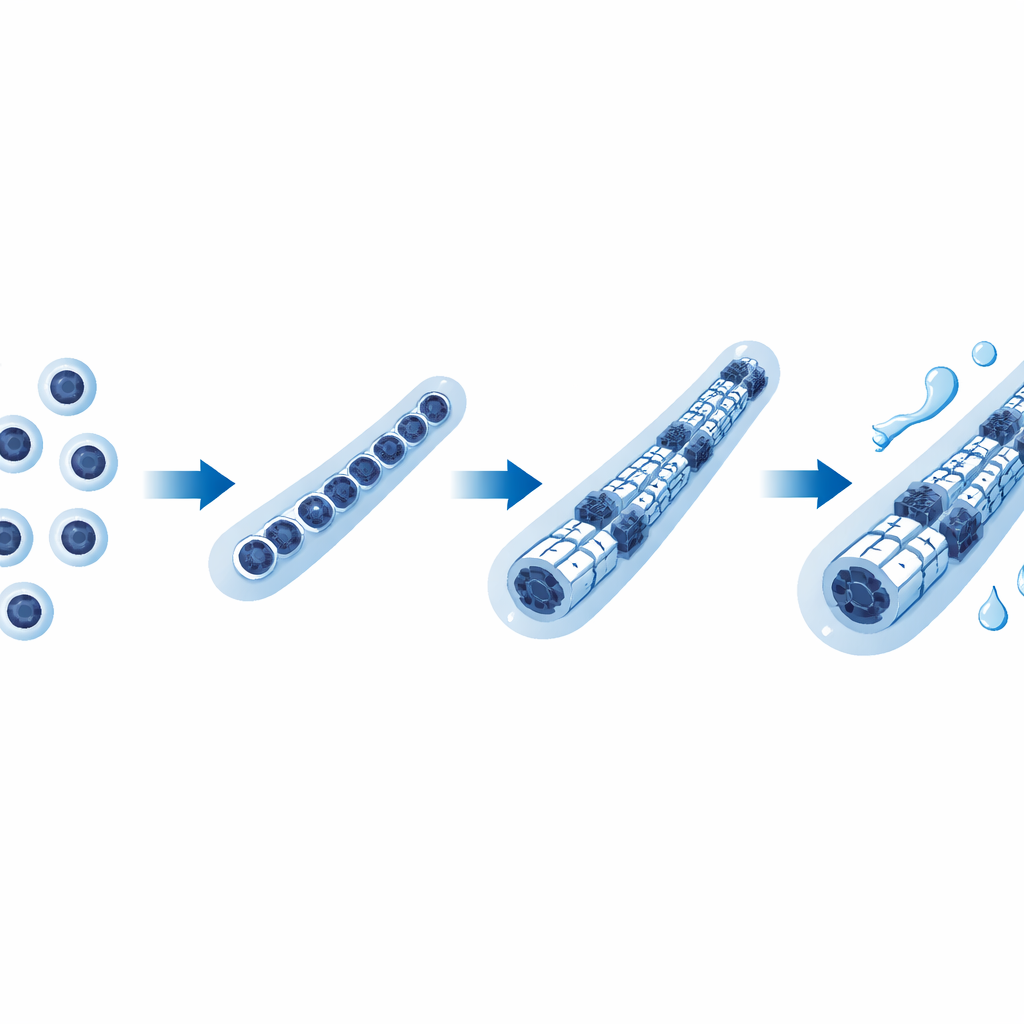

Die Forschenden wandten sich der kryogenen Transmissions-Elektronenmikroskopie (cryo‑EM) zu, einer Technik, die Flüssigproben so schnell schockgefroren konserviert, dass ihre innere Struktur an Ort und Stelle erhalten bleibt. Ausgehend von PEDOT:PSS in Wasser sahen sie winzige kugelförmige Cluster, bekannt als Mizellen, sowie einige dünne, längliche Fasern. Beim Zusatz ionischer Salze oder eines nichtionischen Additivs, das in weicher Elektronik verwendet wird, wurden diese Fasern deutlich häufiger und von kurzen, regelmäßig angeordneten Polymerstapeln umgeben, die auf eine entstehende kristalline Ordnung hinweisen. Die Bilder zeigen, dass Fasern entstehen, wenn viele Mizellen verschmelzen und ihre Ketten seitlich zu stapeln beginnen, wodurch das, was die Autoren heterostrukturierte Fasern nennen, aufgebaut wird—komplexe Stränge, die gemischte Bereiche und geordnetere Abschnitte kombinieren.

Von flüssigen Fäden zu festen Filmen

Als Nächstes untersuchte das Team dünne Festfilme, die aus diesen Lösungen hergestellt wurden. In additivfreien Filmen fanden sie kleine kristalline Bereiche und Mizellen, konnten die länglichen Fasern jedoch nicht mehr klar erkennen, was darauf hindeutet, dass die wenigen in der Lösung vorhandenen Fasern zusammengegangen oder zerbrochen waren. Im Gegensatz dazu enthielten Filme, die mit Salzen oder anderen Additiven hergestellt wurden, eine reiche Landschaft: lange Fibrillen, die aus verschmolzenen Mizellen aufgebaut sind, und zahlreiche kristalline Domänen, einige über 20 Nanometer groß. Diese enge Übereinstimmung zwischen Strukturen in der Flüssigkeit und in fester Form zeigt, dass das, was in der Lösung geschieht—das Wachstum von Fasern und beginnenden Kristallen—die Architektur des Endfilms vorprägt. Röntgenstreumessungen bestätigten diese Bilder und belegten das Vorhandensein sowohl gemischter Polymerstapel als auch von Regionen, die vom leitfähigen Bestandteil dominiert werden.

Wasser als versteckter Gestaltungspartner

Da viele PEDOT:PSS-Geräte in Kontakt mit Schweiß, Gewebe oder anderen Flüssigkeiten arbeiten, untersuchten die Autoren auch, was passiert, wenn die Filme Wasser aufnehmen. Mithilfe von cryo‑EM an hydratisierten Filmen und automatisierter Bildanalyse entdeckten sie einen auffälligen Kontrast: Die länglichen Fasern quellen deutlich auf, wenn Wasser in ihre weicheren äußeren Schichten eindringt, während die kristallinen Regionen zu kleineren Domänen schrumpfen. Gleichzeitig zeigten Dehnungsmessungen, dass Filme mit Additiven bei hoher Luftfeuchte deutlich größere Dehnungen aushalten als im trockenen Zustand, und thermogravimetrische Tests sowie elementare Kartierungen enthüllten, dass Additive die Wasseraufnahme des Materials fördern. Zusammengenommen deuten diese Ergebnisse darauf hin, dass Salze und ähnliche Moleküle wie eingebaute Wasseranzieher wirken, Wasser‑Salz‑Komplexe bilden, die Teile des Polymernetzwerks aufweichen, ohne dessen leitfähige Pfade zu zerstören.

Warum das für zukünftige tragbare Technologie wichtig ist

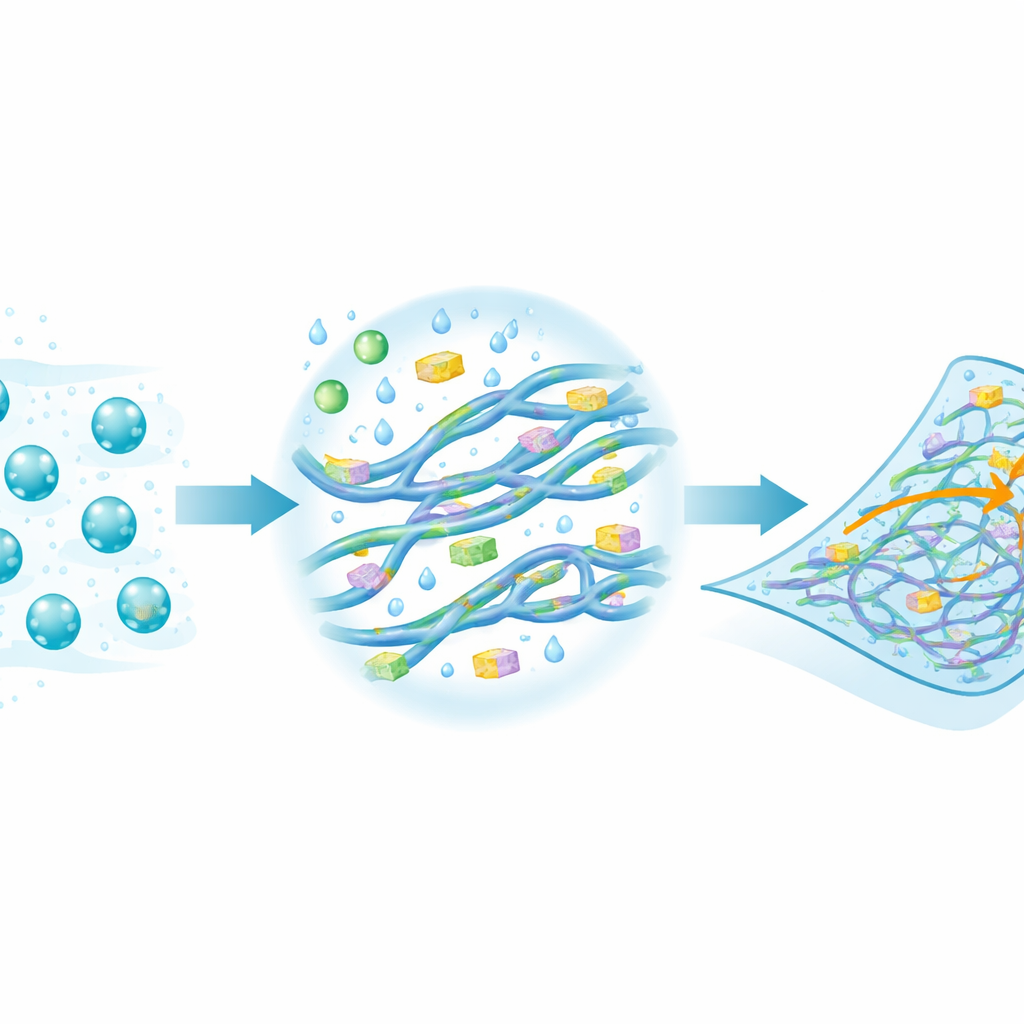

Setzt man diese Erkenntnisse zusammen, zeichnet die Studie ein neues Bild davon, wie PEDOT:PSS sowohl hochleitfähig als auch mechanisch nachgiebig sein kann. Additive helfen Mizellen, zu einem verbundenen Fasernetzwerk zu verschmelzen, und fördern kristalline Bereiche, die Ladungen effizient transportieren. Wenn das Material hydratisiert, quellen die Fasern auf und das umgebende Polymer wird weicher, wodurch ein dehnbares Gerüst entsteht, während die kleineren, aber zahlreich vorhandenen kristallinen Taschen die elektrische Leistung aufrechterhalten. Anstatt eines einfachen Zielkonflikts zwischen Steifigkeit und Leitfähigkeit kann PEDOT:PSS mit den richtigen Additiven und Feuchtigkeit wie ein flexibles metallisches Netz in einem weichen Gel agieren. Dieses tiefere strukturelle Verständnis bietet eine Roadmap zur Gestaltung der nächsten Generation gemischter Leiterpolymere für Anwendungen von implantierbaren Elektroden und weichen Sensoren bis hin zu gehirn-inspirierten Rechenbausteinen.

Zitation: Ghasemi, M., Kirkley, L.Y., Nazari, F. et al. Cryogenic transmission electron microscopy reveals assembly and nanostructure of PEDOT:PSS. Nat Commun 17, 2555 (2026). https://doi.org/10.1038/s41467-026-68890-7

Schlüsselwörter: PEDOT:PSS, cryo-EM, dehnbare Elektronik, gemischte ionisch-elektronische Leiter, Bioelektronik
