Nicht-polare Nanokluster‑Einschlusstechnik realisiert hohe kapazitive Energiespeicherung in blei‑freien Hochentropie‑Relaxoren

Die Elektronik von morgen mit Energie versorgen

Von Elektroautos bis zu medizinischen Defibrillatoren verlassen sich viele moderne Geräte auf Keramikkondensatoren, die Strom blitzschnell laden und entladen können. Ingenieure stehen jedoch vor einem hartnäckigen Problem: Wie lässt sich mehr nutzbare Energie in diese Bauteile packen, ohne sie als Wärme zu verschwenden und ohne toxisches Blei zu verwenden. Diese Studie stellt einen neuen Weg vor, sichere, blei‑freie Keramikkondensatoren zu bauen, die viel Energie speichern und dabei hocheffizient bleiben — ein Schritt zu kompakterer und zuverlässigerer Leistungselektronik.

Warum es so schwer ist, elektrische Energie zu speichern

Keramikkondensatoren speichern Energie, indem winzige elektrische Dipole innerhalb eines Kristalls bei angelegter Spannung umschwenken. Für hohe Energiespeicherung müssen sich diese Dipole stark ausrichten, doch wenn sie das tun, widerstehen sie oft dem Zurückschalten und verursachen bei jedem Lade‑ und Entladevorgang Verluste. Diese Verluste zeigen sich als breite, „fette“ Schleife beim Auftragen von Polarisation gegen elektrisches Feld und begrenzen sowohl Leistung als auch Lebensdauer. Für reale Systeme wie Elektrofahrzeuge und gepulste Stromversorgungen wünschen sich Entwickler Kondensatoren, die viel Energie fassen, nur wenig verschwenden und über Milliarden schneller Zyklen zuverlässig arbeiten.

Ein neuer Weg, winzige elektrische Regionen zu bändigen

Die Forscher gehen dieses Problem mit einer speziellen Materialklasse an, den Hochentropie‑Relaxor‑Keramiken. In diesen Kristallen teilen sich fünf verschiedene Elemente die gleiche atomare Position und erzeugen so ein Mosaik lokaler Umgebungen, das langreichweitige Ordnung von vornherein stört. Zusätzlich bringen sie eine kleine Menge Zinn (Sn) an einer anderen Stelle des Kristallgitters ein. Weil Zinn nur schwach auf elektrische Felder reagiert, verhalten sich winzige zinnreiche Bereiche wie nicht‑polare „tote Zonen“. Computersimulationen zeigen, dass diese Zonen stabile, feldresistente Nanokluster bilden, die zwischen vielen kleinen polaren Regionen sitzen und wie Nadel‑Festpunkte wirken, sodass die polaren Bereiche sich unter hoher Spannung nicht zu großen, stark blockierten Domänen zusammenschließen.

Vom Computermodell zum realen Keramikbauteil

Angeleitet von den Simulationen stellte das Team eine Materialreihe mit der Zusammensetzung (Bi0.2Na0.2Ba0.2Sr0.2Ca0.2)(Ti1−xSnx)O3 her und variierte den Zinngehalt. Mikroskopische Messungen bestätigten, dass Zugabe von Zinn die polaren Regionen sehr klein hält, selbst wenn das Material durch starke elektrische Felder belastet wird. Elektrische Tests zeigten, dass ein bestimmter Zinnanteil (x = 0,06) optimal ist: Das Material polarisiert weiterhin stark, aber seine Polarisation‑E‑Feld‑Schleife wird schlank, was bedeutet, dass pro Zyklus nur sehr wenig Energie verloren geht. In bulk‑keramischer Form liefert diese Zusammensetzung bereits höhere gespeicherte Energie und Effizienz als die undotierte Variante und beweist damit, dass die nicht‑polaren Nanokluster wie beabsichtigt wirken.

Bessere Mehrschichtkondensatoren bauen

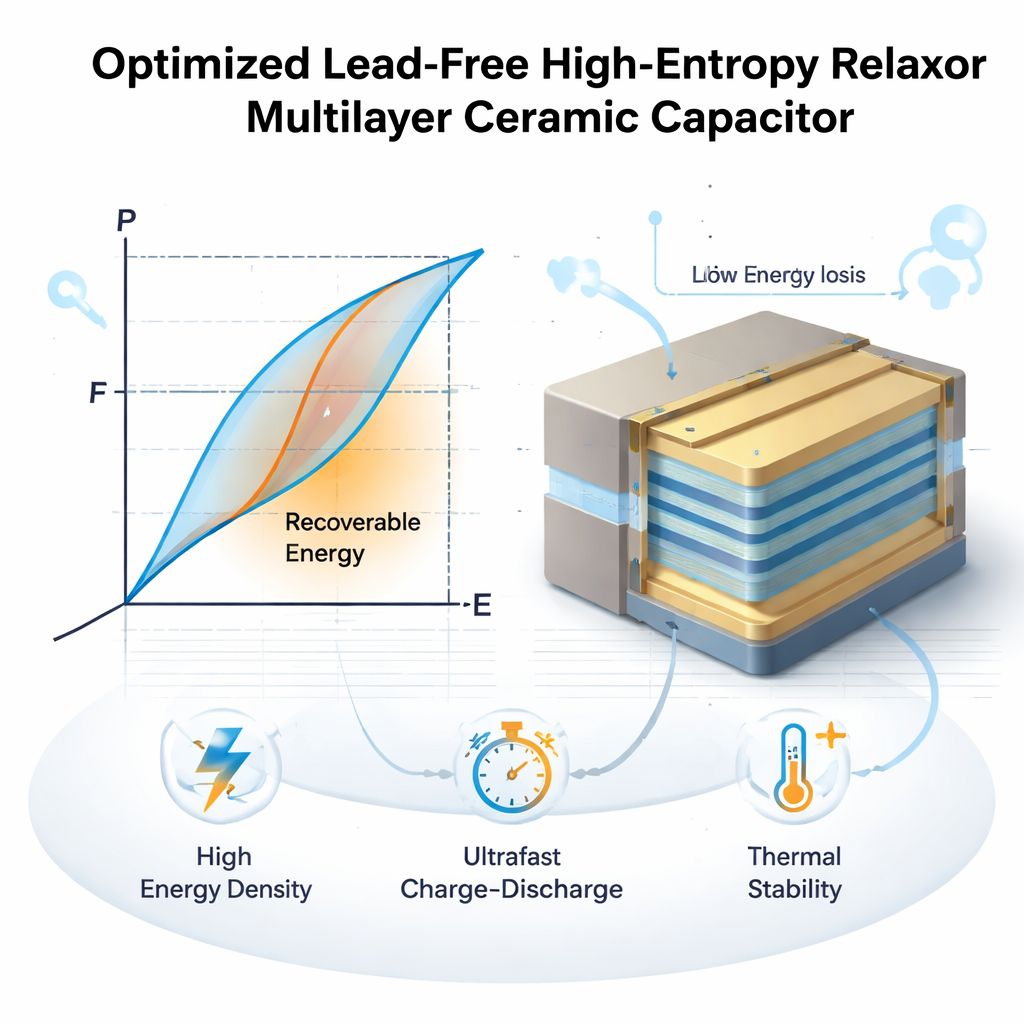

Die Forscher wandelten die optimierte Keramik dann in mehrschichtige Keramikkondensatoren um, wie sie in Schaltungen verwendet werden. Jedes Bauteil enthält mehrere dünne Keramikschichten, zwischen die Metallelektroden geschichtet sind, was die Durchschlagfestigkeit und die nutzbare Energie pro Volumen erhöht. Diese Kondensatoren erreichten eine rückgewinnbare Energiedichte von etwa 18,5 Joule pro Kubikzentimeter bei einer Energieeffizienz von rund 92 Prozent — Werte, die sie zu den besten bislang berichteten blei‑freien Kondensatoren zählen. Die Bauteile zeigten zudem stabile Leistung über einen weiten Temperaturbereich, von knapp über dem Gefrierpunkt bis etwa 250 °C, und über verschiedene Betriebsfrequenzen, während sie ultraschnelle Entladungen im Nanosekundenbereich für Pulsleistungsanwendungen unterstützten.

Was das für zukünftige Geräte bedeutet

Einfach ausgedrückt zeigt diese Arbeit, dass das gezielte Einbringen winziger, nicht reagierender Inseln in eine komplexe Keramik ihre aktiven Regionen kontrollieren kann, sodass das Material mehr Energie speichert und weniger verschwendet. Durch die Verwendung einer hochentropischen, blei‑freien Zusammensetzung und das sorgfältige Abstimmen des Zinngehalts schufen die Autoren Kondensatoren, die leistungsfähig, effizient und robust unter anspruchsvollen Bedingungen sind. Dieser „Nanokluster‑Einschluss“ bietet eine neue Gestaltungsregel für die nächste Kondensatorengeneration, die zukünftige Leistungselektronik kleiner, sauberer und zuverlässiger machen könnte.

Zitation: Xie, A., Li, Z., Wu, X. et al. Non-polar nanocluster confinement engineering realizes high capacitive energy storage in Pb-free high-entropy relaxors. Nat Commun 17, 1584 (2026). https://doi.org/10.1038/s41467-026-68301-x

Schlüsselwörter: Keramikkondensatoren, Energiespeicherung, bleifreie Materialien, Relaxor‑Ferroelectrika, Leistungselektronik
