Heteroaryl-Derivate für Lochtransportschichten verbessern die thermische Stabilität von Perowskit-Solarzellen

Solarmodule hitzebeständiger machen

Solarmodule funktionieren am besten, wenn sie jahrelang Sonne und Hitze standhalten, ohne an Leistung zu verlieren. Eine vielversprechende Solarzellenklasse, die Perowskit-Solarzelle, kann bereits Sonnenlicht ebenso effizient in Strom umwandeln wie heutige Siliziumzellen, neigt aber dazu, bei hohen Temperaturen zu degradieren. Diese Studie untersucht einen eleganten, chemiebasierten Ansatz, um diese Spitzenzellen deutlich hitzeresistenter zu machen und ihnen den Schritt in den realen Einsatz auf Dächern und Solarparks näherzubringen.

Die Schwachstelle einer vielversprechenden Technologie

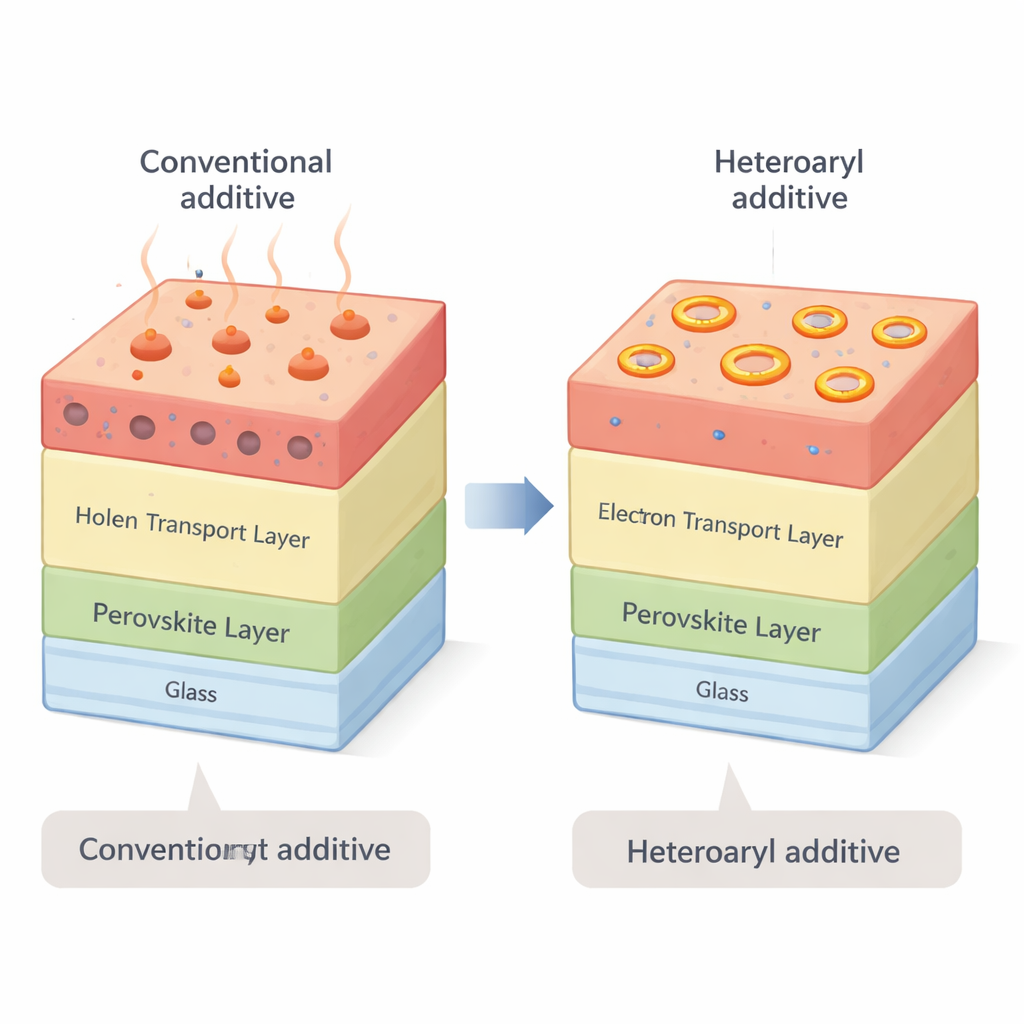

Perowskit-Solarzellen haben in den letzten zehn Jahren große Effizienzgewinne erzielt und gehören im Labor mittlerweile zu den Spitzenreitern. Sie sind dünn, leicht und lassen sich mit relativ einfachen Lösungsmethoden herstellen, was sie für kostengünstige Massenproduktion attraktiv macht. Langfristige Stabilität, insbesondere bei hohen Temperaturen, reicht jedoch noch nicht an das Niveau heran, das für Netzbetrieb erforderlich ist. Eine Hauptursache liegt in einer dünnen organischen Beschichtung, der Lochtransportschicht, die positive Ladungen aus dem lichtabsorbierenden Perowskit abführt. Das Standardrezept für diese Schicht verwendet ein kleines Molekül namens 4-tert-Butylpyridin (tBP). Bei erhöhten Temperaturen neigt tBP zur Verdampfung und zu Reaktionen mit dem Perowskit, wodurch winzige Hohlräume und chemische Nebenprodukte entstehen, die die Geräteleistung langsam zerstören.

Bessere Hilfsmoleküle einsetzen

Die Forschenden wollten diese verwundbare Schicht neu gestalten, ohne die grundlegende Gerätearchitektur zu ändern. Sie konzentrierten sich auf eine Familie ringförmiger organischer Moleküle, bekannt als Heteroaryl-Derivate, die sich durch Veränderung der Position und Art zusätzlicher chemischer Gruppen feinjustieren lassen. Durch systematischen Vergleich von 36 verschiedenen Derivaten und 60 Kombinationen mit anderen Zusatzstoffen suchten sie nach Varianten, die in der Lochtransportschicht verbleiben, das Perowskit nicht angreifen und dennoch einen schnellen Ladungstransport unterstützen. Drei Verbindungen mit einem Phenyl–Pyridin-Grundgerüst — 4‑Phenylpyridin, 3‑Phenylpyridin und 2‑Phenylpyridin — stellten sich als besonders vielversprechend heraus. Diese Moleküle besitzen höhere Siedepunkte als tBP und voluminösere Formen, die unerwünschte Reaktionen an der Grenzfläche reduzieren.

Solarzellen im Ofen altern sehen

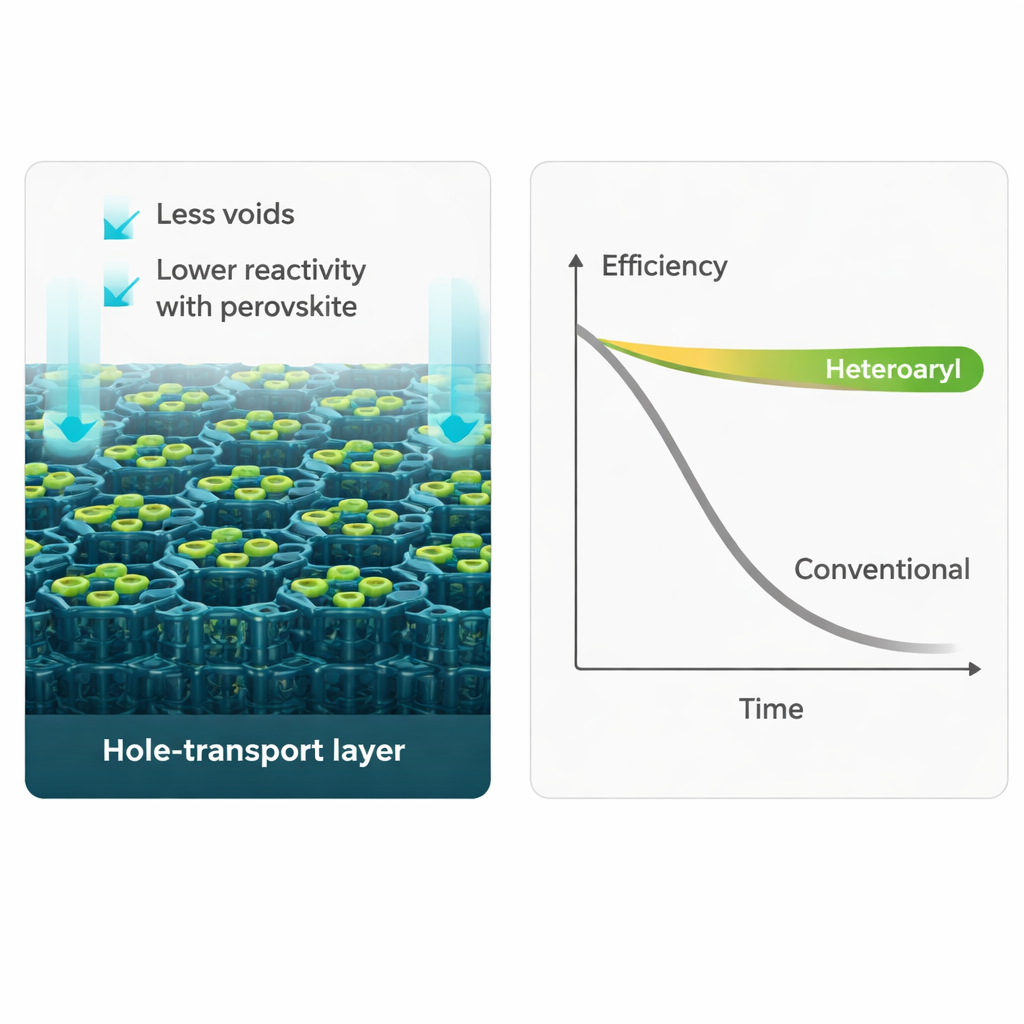

Um die reale Belastbarkeit zu prüfen, betrieben die Forschenden Solarzellen bei 85 °C über tausende Stunden, ein gängiger beschleunigter Alterungstest. Geräte mit dem konventionellen tBP-Additiv erlitten innerhalb weniger Tage einen dramatischen Abfall der Leistungswandlungseffizienz. Im Gegensatz dazu behielten Zellen mit 3‑Phenylpyridin oder 2‑Phenylpyridin nicht nur ihre Leistung, sondern zeigten sogar leichte Zuwächse und hielten nach rund 2.400 Stunden im Wärmebetrieb 101 % beziehungsweise 104 % ihrer Anfangseffizienz. Mikroskopische Aufnahmen lieferten die Erklärung: In tBP-basierten Geräten bildete die Lochtransportschicht große Hohlräume und Risse, die den elektrischen Kontakt unterbrachen. Mit den neuen Zusatzstoffen blieb diese Schicht glatt und kontinuierlich, selbst wenn sie so dick hergestellt wurde, dass skalierbare Beschichtungsverfahren möglich sind.

Wie die neuen Zusatzstoffe die Zelle schützen

Mehrere Messmethoden halfen, den zugrundeliegenden Mechanismus zu entschlüsseln. Röntgenbeugung zeigte, dass 2‑ und 3‑Phenylpyridin deutlich weniger mit dem Perowskit reagierten und weniger unerwünschte Verbindungen bildeten. Tiefenprofilmessungen deuteten darauf hin, dass diese Zusatzstoffe, anders als tBP, größtenteils in der Lochtransportschicht verbleiben, statt ins Perowskit zu wandern. Computersimulationen und spektroskopische Untersuchungen legen nahe, dass ihre spezifischen Formen und Bindungsmuster die Flüchtigkeit und Reaktivität reduzieren, während sie dennoch korrekt mit Lithium‑Dopanten koordinieren. Photolumineszenztests zeigten ferner, dass die neuen Zusatzstoffe einen schnelleren und effizienteren Ladungsübergang vom Perowskit in die Lochtransportschicht ermöglichen, was höhere Betriebsspannungen und eine bessere Gesamtleistung unterstützt.

Hohe Effizienz im Labor und bei echtem Sonnenlicht

Wichtig ist, dass die thermischen Vorteile nicht zulasten der Leistung gingen. Optimierte Zellen mit 2‑Phenylpyridin erreichten eine Leistungswandlungseffizienz von 25 %, womit sie mit den besten bislang berichteten Perowskit‑Geräten gleichziehen. Kleine Solarmodule mit diesen Zusatzstoffen zeigten ebenfalls starke Leistungen, was belegt, dass die Strategie über winzige Testzellen hinaus skaliert werden kann. In Außentests unter echtem Sonnenlicht behielten Geräte mit 2‑Phenylpyridin etwa 90 % ihrer Betriebsspannung und 94 % ihrer Leistung nach mehr als 1.500 Stunden kontinuierlicher Nachführung am Maximum-Power-Point, einer anspruchsvollen Zyklusbedingung.

Langlebige Perowskit-Solarzellen näher an die Realität bringen

Für Nicht‑Spezialisten ist die Schlussfolgerung klar: Durch gezielte Neugestaltung einer unterstützenden Schicht in Perowskit‑Solarzellen mit chemisch besser geeigneten Molekülen konnten die Autorinnen und Autoren die Lebensdauer dieser Zellen bei hoher Hitze deutlich verlängern und gleichzeitig ihre Leistung steigern. Die Arbeit zeigt, dass Stabilitätsprobleme keine unvermeidliche Eigenschaft von Perowskiten sind, sondern durch kluge Chemie an den Grenzflächen angegangen werden können. Wenn sich solche thermisch robusten Designs in die großflächige Fertigung integrieren lassen, könnten Perowskit‑Solarmodule zu praktikablen, langlebigen Kandidaten für Dachanlagen und großmaßstäbliche Versorgungsinfrastrukturen werden.

Zitation: Kanda, H., Mondal, S., Eguchi, N. et al. Heteroaryl derivatives for hole-transport layers improve thermal stability of perovskite solar cells. Nat Commun 17, 1664 (2026). https://doi.org/10.1038/s41467-025-68236-9

Schlüsselwörter: Perowskit-Solarzellen, thermische Stabilität, Lochtransportschicht, organische Zusatzstoffe, photovoltaische Haltbarkeit
