Hochempfindlicher SAW-Wasserstoffgassensor basierend auf dem Wärmeleitfähigkeitseffekt

Warum es wichtig ist, Wasserstoff im Blick zu behalten

Wasserstoff ist ein vielversprechender sauberer Brennstoff, zugleich aber unsichtbar, geruchlos und kann bereits durch einen winzigen Funken entzündet werden. An Orten wie Tankstellen, Fabriken oder Raumfahrzeugen kann ein kleiner Leck schnell gefährlich werden. Ingenieure benötigen dringend Sensoren, die sowohl sehr schwache Spuren als auch sehr hohe Konzentrationen von Wasserstoff erkennen, bevor ein Unfall passiert. Dieser Artikel stellt einen neuen Miniatur-Wasserstoffsensor vor, der schnell, hochempfindlich ist und Gaspegel über einen ungewöhnlich weiten Bereich erfassen kann — ein sicherer Weg für die wachsende Wasserstoffwirtschaft.

Ein winziger Chip, der Schallwellen „hört“

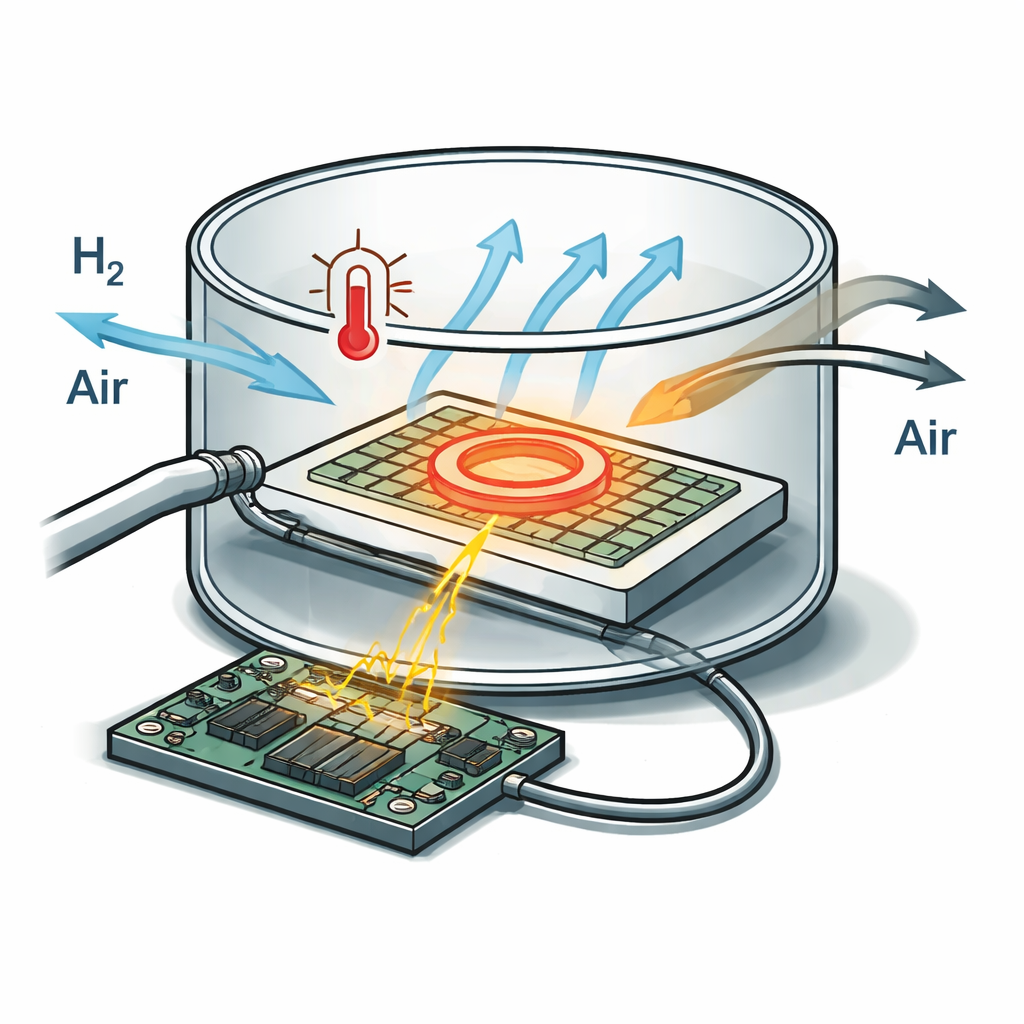

Der Sensor in diesem Beitrag basiert auf einem Gerät mit Oberflächen-Schallwellen (Surface Acoustic Wave, SAW). Anstatt sich auf eine chemische Beschichtung zu stützen, die mit Wasserstoff reagiert, nutzt er Schallwellen, die entlang der Oberfläche eines Kristalls laufen. Metallkämme, sogenannte interdigitalen Wandler, erzeugen und empfangen diese Oberflächenwellen. Die Forschenden ergänzten einen ringförmigen Mikroheizer um den aktiven Bereich des Chips, sodass das Gerät bei einer kontrolliert erhöhten Temperatur betrieben wird. Wenn Gas über den warmen Kristall strömt, beeinflusst jede Änderung im Gasgemisch, wie schnell Wärme abgeführt wird; das verändert wiederum die Temperatur und die Ausbreitungsgeschwindigkeit der Schallwellen. Durch Beobachtung subtiler Verschiebungen in der elektrischen Phase dieser Wellen kann das System auf den Wasserstoffgehalt schließen.

Wie Wärmefluss verborgene Lecks offenlegt

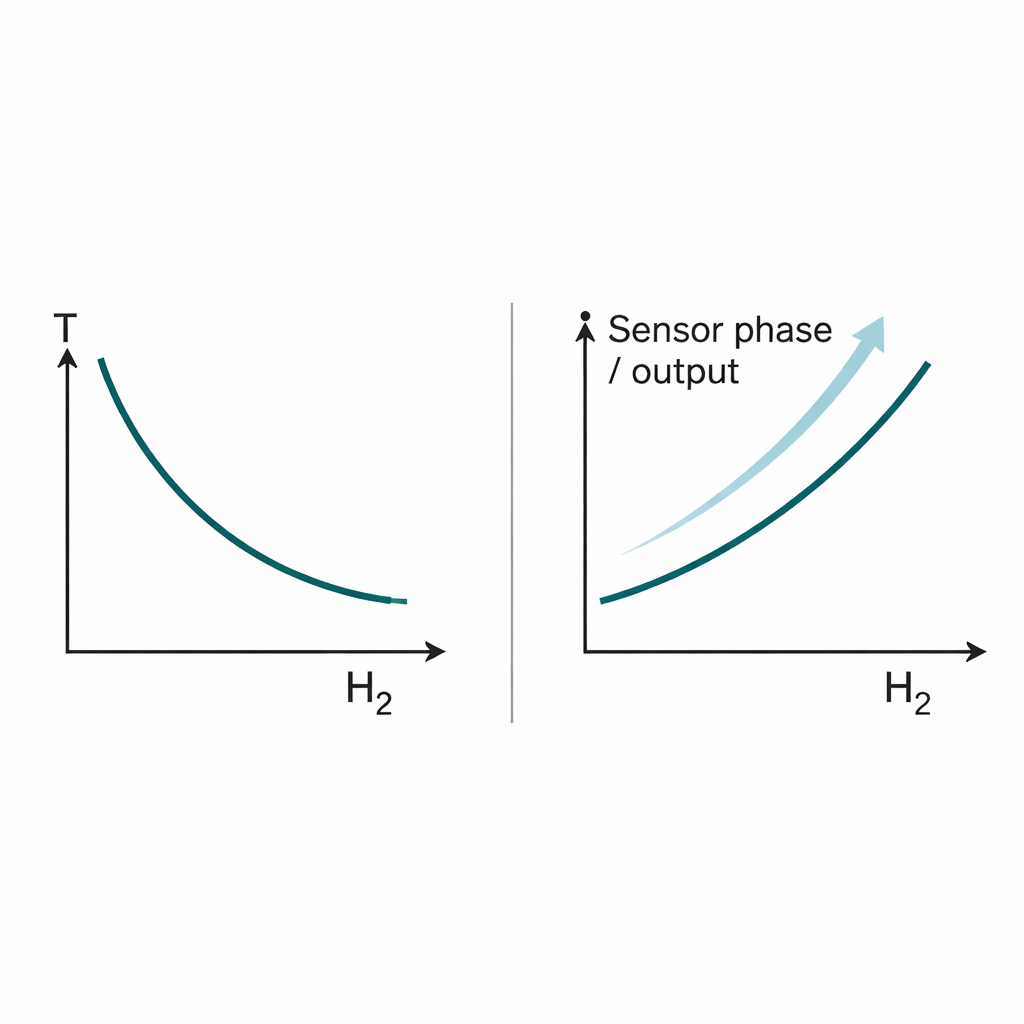

Der zentrale physikalische Trick ist die hohe Wärmeleitfähigkeit von Wasserstoff: Er transportiert Wärme deutlich effektiver als Luft. Das Team entwickelte ein detailliertes mathematisches Modell, das Wärmebilanz und Wellenausbreitung kombiniert, um zu beschreiben, wie Gaszusammensetzung, Gasstrom, Chipgröße und Heizleistung zusammenwirken. Ihre Berechnungen zeigen, dass mit steigender Wasserstoffkonzentration der beheizte Sensor spürbar abkühlt, besonders wenn er von einer höheren Betriebstemperatur ausgeht. Ebenfalls zeigen sie, dass die Geschwindigkeit der Oberflächenwellen in vorhersehbarer Weise mit der Temperatur sinkt, sodass das Gerät kleine thermische Veränderungen in klare, lineare Signalschritte übersetzen kann. Längere akustische Wege und sorgfältig gewählte Gasströmungen verstärken die Reaktion zusätzlich, doch zu starker Gasfluss kann das Signal durch kräftige Temperaturstörungen verrauschen.

Aufbau und Verpackung des funktionierenden Sensors

Angeleitet durch dieses Modell fertigten die Autoren einen SAW-Chip auf Lithiumniobat, der bei 200 Megahertz arbeitet, mit fein geätzten Aluminium-Elektroden und einem passenden Aluminium-Mikroheizer. Sie maßen, wie sich die elektrische Phase des Chips mit der Temperatur ändert, und fanden eine ausgezeichnete Übereinstimmung mit ihren Berechnungen: Eine Änderung von nur 1 Grad Celsius erzeugte etwa 6 Grad Phasenverschiebung — ein starker Effekt für die Messung. Der Chip wurde dann in einer robusten Edelstahlausführung in eine Gaszelle eingebaut und von einer kompakten Leiterplatte getrennt, die Hochfrequenzsignale erzeugt und die Phase ausliest. Dieses integrierte System zeigte extrem geringes elektrisches Rauschen, was entscheidend ist, um winzige Gassignale zu erkennen, und blieb selbst bei einem Betriebsheizen auf rund 120 Grad Celsius stabil.

Von Teilen pro Million bis zu reinem Wasserstoff

Tests mit kontrollierten Gemischen aus Wasserstoff und Luft zeigten, dass der Sensor zuverlässig Wasserstoff von wenigen Teilen pro Million bis hin zu 100 Prozent messen kann. Über diesen weiten Bereich reagierte das Gerät schnell, mit typischen Ansprech- und Erholungszeiten von etwa 15 Sekunden. Bei niedrigen Konzentrationen lag die kleinste zuverlässig nachweisbare Menge bei etwa 6 Teilen pro Million, dank der Kombination aus starker Temperatursensitivität und niedrigem Grundrauschen. Die Messwerte des Sensors waren über viele Zyklen sehr reproduzierbar und über Monate hinweg stabil. Versuche mit anderen Gasen zeigten, dass Wasserstoff das stärkste Signal erzeugt — ein Ausdruck seiner deutlich höheren Wärmeleitfähigkeit im Vergleich zu gängigen Industrieatmosphären wie Kohlenmonoxid, Methan, Kohlendioxid und Sauerstoff. Höhere Luftfeuchtigkeit reduzierte die Empfindlichkeit etwas, doch der Sensor reagierte weiterhin deutlich auf Wasserstoff.

Was das für die Alltagssicherheit bedeutet

Für Nichtfachleute bedeutet das Ergebnis in Kurzform: Diese Arbeit verwandelt winzige Schallwellen auf einem Chip in ein außerordentlich empfindliches thermisches Stethoskop für Wasserstoff. Durch sorgfältige Modellierung der Wechselwirkung von Wärme und Schall auf einem Mikroskala-Bauteil konnten die Forschenden einen Sensor entwerfen, der sowohl schwache Lecks als auch große Freisetzungen erfassen, innerhalb von Sekunden reagieren und über lange Zeiträume stabil betrieben werden kann. Solche Sensoren könnten in Wasserstofftankstellen, Brennstoffzellenfahrzeuge, Chemieanlagen oder Energiesysteme integriert werden, um kontinuierliche, verlässliche Überwachung zu bieten. Während Wasserstoff als Energieträger verbreiteter wird, bieten Technologien wie diese einen praktischen Weg, diese Zukunft sowohl sauber als auch sicher zu machen.

Zitation: Cui, B., Cheng, L., Xue, X. et al. High sensitivity SAW hydrogen gas sensor based on thermal conductivity effect. Microsyst Nanoeng 12, 68 (2026). https://doi.org/10.1038/s41378-026-01199-z

Schlüsselwörter: Wasserstoffsensor, Oberflächenwelle (SAW), Wärmeleitfähigkeit, Gasaustrittserkennung, Wasserstoffsicherheit
