Breitband-Plasmonmodulation und hochintensives Nanofokussieren für hochauflösende nanoskalige Bildgebung mit Fabry–Pérot-Sonden

Licht ins Nanoskopische bringen

Viele der spannendsten Technologien von heute – von Chips der nächsten Generation bis zu Ein-Einzelmolekül-Biosensoren – sind darauf angewiesen, Strukturen zu sehen und zu untersuchen, die deutlich kleiner sind als die Wellenlänge des Lichts. Dieser Artikel beschreibt eine neue Art von ultrascharfer optischer Fasersonde, die gewöhnliches Laserlicht in einen winzigen, intensiv hellen Fleck von nur wenigen Dutzend Nanometern Durchmesser presst und so den Weg für schärfere Bilder und empfindlichere Messungen im nanoskaligen Bereich ebnet.

Eine winzige Lichtnadel

Konventionelle Mikroskope sind durch Beugung begrenzt: Sie können Details deutlich kleiner als etwa die halbe Wellenlänge des Lichts nicht auflösen. Um das zu umgehen, verwenden Forscher Nahfeldsonden, die das Licht auf wenige Nanometer an eine Oberfläche heranbringen. Das hier untersuchte Gerät ist eine optische Faser, die zu einer metallbeschichteten, nadelartigen Spitze zuläuft. Licht läuft durch die Faser, wandelt sich an der Metalloberfläche in Oberflächenwellen um und konzentriert sich an der Spitze, wodurch eine nanoskalige „Taschenlampe“ entsteht. Diese Oberflächenwellen, sogenannte Oberflächenplasmonpolaritonen, können Lichtenergie in viel kleineren Bereichen speichern als dies mit normalen Linsen möglich ist.

Intelligenteres Design für stärkere Fokussierung

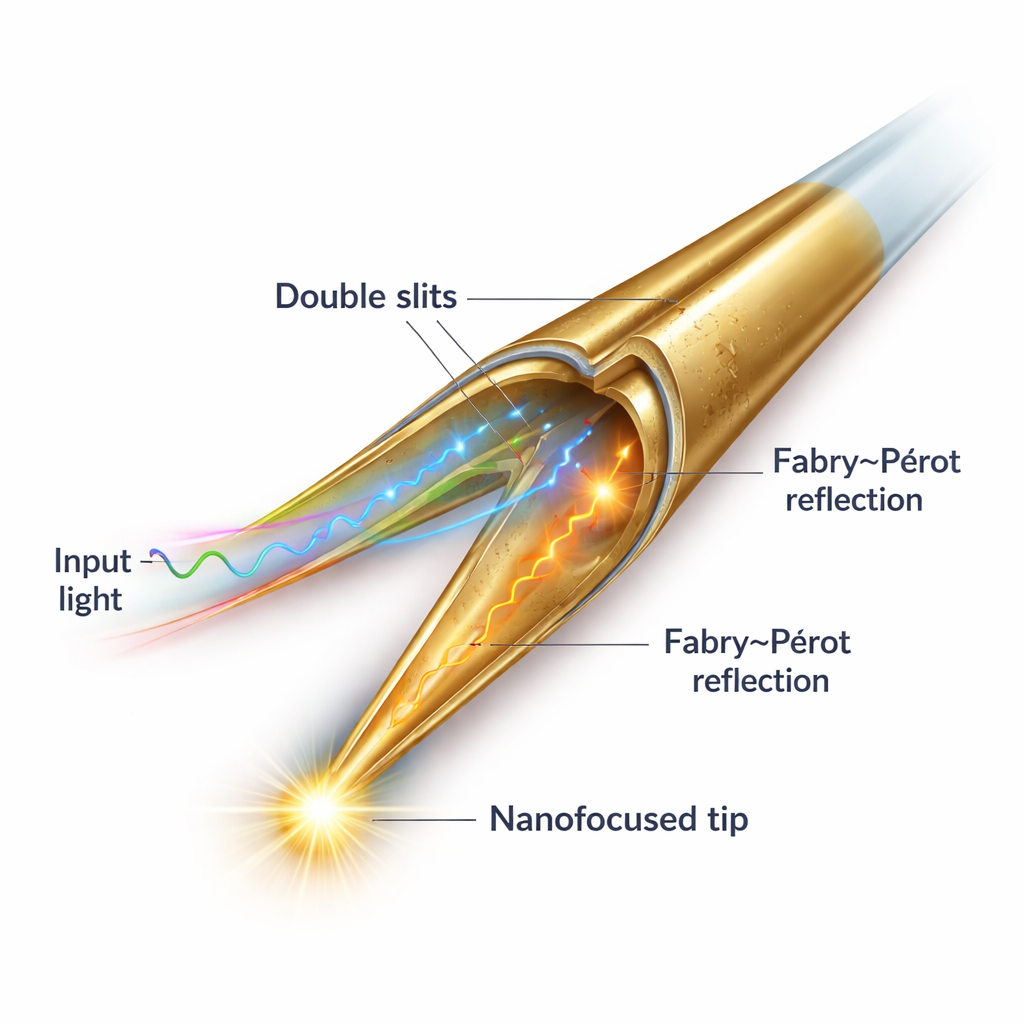

Bestehende Sonden stehen vor zwei großen Problemen. Erstens benötigen sie häufig eine spezielle, donutförmige Polarisation des Lichts, die schwer zu erzeugen ist und sehr empfindlich gegenüber Ausrichtung ist. Zweitens geht unterwegs viel Energie verloren, sodass das Licht an der Spitze schwach ist und die resultierenden Bilder verrauscht sind. Die Autoren umgehen beide Probleme durch eine sorgfältig strukturierte Goldbeschichtung auf der Faserspitze. Zwei versetzte Halbring-Schlitze in dem Metall fungieren wie ein winziges Polarisationselement und wandeln das innen in der Faser vorliegende linear polarisierte Licht in eine symmetrische Oberflächenwelle um, die effizient bis zum äußersten Ende der Spitze gelangen kann, ohne abgeschnitten zu werden oder in den Hintergrund auszutreten.

Eine eingebaute Lichtrecycling-Kavität

Unterhalb der scharfen Spitze führt das Team eine flache „Plattform“-Region ein, die für die Oberflächenwellen wie ein mikroskopischer Spiegelraum wirkt. Wenn die Wellen die Spitze erreichen und fokussieren, läuft ein Teil der Energie an der Spitze vorbei weiter die gegenüberliegende Seite des Kegels hinab. Dort reflektiert die flache Plattform die Wellen zurück zur Spitze. Sind Höhe und Winkel des Kegels richtig gewählt, treffen diese zurückkehrenden Wellen im Takt mit den eintreffenden Wellen ein und überlagern sich wie synchronisierte Wellenkreise auf einem Teich. Dieser Fabry–Pérot-ähnliche Effekt verstärkt das elektrische Feld an der Spitze stark, sodass die Nanofokussierung in Simulationen und Experimenten etwa sechsmal stärker ausfällt als bei einem früheren Doppelspalt-Design unter gleicher Beleuchtung.

Scharfer, heller und über viele Farben

Um eine so filigrane Struktur praktisch nutzbar zu machen, entwickeln die Autoren ein „Sleeve-Ring“-FIB-Ätzverfahren (Focused Ion Beam), das es ihnen erlaubt, die konische Spitze und die flache Plattform mit Nanometerpräzision zu formen und eine Spitzenradie von nur etwa 15 Nanometern zu erreichen – deutlich kleiner und reproduzierbarer als mit traditionellen chemischen Ätzverfahren. Anschließend prüfen sie das Verhalten der Sonde über ein breites Spektrum sichtbarer Wellenlängen, von grob gelbem bis tiefrotem Licht. Sowohl Simulationen als auch Messungen zeigen, dass die Sonde über dieses breite Band hinweg einen eng begrenzten Hotspot beibehält und dass das Energie-Recycling-Design besonders bei kürzeren Wellenlängen effektiv ist, wo Metallverluste normalerweise am stärksten sind.

Bildgebung von Details kleiner als 30 Nanometer

Um zu demonstrieren, was das praktisch bedeutet, bilden die Forscher eine Goldstruktur mit einem extrem schmalen Spalt ab, knapp unter 30 Nanometern Breite. Rasterkraft- und Elektronenmikroskopie bestätigen Form und Größe des Spalts. Mit ihrer neuen Sonde in einem Nahfeld-Optik-Setup lösen sie den Spalt und die umliegenden dreieckigen Strukturen klar auf; das gemessene optische Profil ergibt eine Breite von 28,6 Nanometern – ein Ergebnis, das zeigt, dass die optische Auflösung mit der des mechanischen Probes mithalten kann und die eines herkömmlichen konfokalen Mikroskops bei Weitem übertrifft, das aufgrund der Beugungsgrenze nur eine verschwommene Kontur zeigt.

Warum das wichtig ist

Einfach gesagt liefert diese Arbeit eine schärfere, hellere und leichter zu handhabende nanoskalige Taschenlampe am Ende einer optischen Faser. Indem sie einfaches, linear polarisiertes Licht in einen stark konzentrierten Nahfeldfleck umwandelt und verlorene Energie zur Spitze zurückrecycelt, erreicht das neue Sondendesign tiefsubwellenlängen Auflösung und starke Signale ohne exotische Lichtquellen oder empfindliche Ausrichtung. Dadurch ist es ein vielversprechender Kandidat für Aufgaben wie die Untersuchung von Defekten auf Chips, das Kartieren optischer Eigenschaften fortschrittlicher Materialien und das gezielte Nachweisen biologischer Strukturen und Moleküle einzeln – alles unter normalen Laborbedingungen.

Zitation: Dong, H., Hu, W., Ji, P. et al. Broadband plasmon modulation and high-intensity nanofocusing for high-resolution nanoscale imaging using Fabry–Pérot probes. Microsyst Nanoeng 12, 71 (2026). https://doi.org/10.1038/s41378-026-01197-1

Schlüsselwörter: nahfeldoptische Bildgebung, plasmonische Fasersonde, Nanofokussierung, Superauflösungsmikroskopie, nanoskalige Sensorik
