Schneller multilauflösender 3D-Druck für Mikrofluidik: Ermöglicht 2 μm-Kanäle und ultrakompakte Mischer

Warum das Verkleinern winziger Rohrleitungen wichtig ist

In vielen modernen medizinischen und chemischen Geräten werden Flüssigkeiten in Kanälen transportiert, vermischt und getestet, die dünner sind als ein menschliches Haar. Diese „Labore auf einem Chip“ können Diagnosen beschleunigen, Kosten senken und sperrige Instrumente auf Taschenformat schrumpfen. Doch der Aufbau so filigraner Rohrleitungen war bislang langsam und durch die Grenzen heutiger 3D-Drucker beschränkt. Dieser Artikel beschreibt eine neue Methode, Mikrofluidik-Chips zu 3D-drucken, die Geschwindigkeit und äußerst feine Details kombiniert und so den Weg zu kleineren, schnelleren und leistungsfähigeren Mini-Laboren öffnet.

Zwei Projektoren, eine winzige Fabrik

Konventionelle 3D-Drucker müssen sich zwischen schnellem Drucken über eine große Fläche oder sehr feinen Details in einem kleinen Bereich entscheiden. Die Autoren lösen diesen langjährigen Zielkonflikt, indem sie zwei optische „Motoren“ in derselben Maschine einsetzen. Ein Projektor, die Haupt-Optik-Einheit, legt den Großteil jedes Bauteils schnell mit moderater Auflösung an. Der andere, die sehr hochauflösende Optik-Einheit, ist für die kleinsten, anspruchsvollsten Merkmale reserviert. Beide projizieren Muster aus ultraviolettem Licht in einen flüssigen Harz und härten ihn Schicht für Schicht aus. Durch Bewegen des Druckkopfs und sorgfältige Koordination der Belichtungen kann das System Inseln extrem detaillierter Strukturen in einem viel größeren, gröberen Körper einbetten — und das alles in einem einzigen automatisierten Druckvorgang.

Steuerung der Tiefe ebenso wie der Details

Klare Merkmale in drei Dimensionen erfordern mehr als winzige Pixel in der Horizontalen. Der Drucker muss auch kontrollieren, wie tief das Licht in den Harz eindringt, da dies die Dicke jeder verfestigten Schicht bestimmt. Das Team entwickelte dafür einen maßgeschneiderten Harz, der zwei verschiedene lichtabsorbierende Moleküle enthält. Da die beiden Projektoren unterschiedliche UV-Wellenlängen verwenden, wechselwirkt jede auf ihre Weise mit dem Harz. Ein Strahl wird stark absorbiert und härtet nur eine sehr dünne Schicht aus; der andere dringt tiefer ein und härtet dickere Schichten. Diese „Dual-Absorber“-Chemie ermöglicht es dem Drucker, bei Bedarf zwischen ultradünnen und dickeren Schichten zu wechseln und echte mehrstufige Auflösung in allen drei Dimensionen zu erreichen.

Weltrekord-Kanäle und komplexe 3D-Gitter

Um zu zeigen, was das System leisten kann, druckten die Forschenden vollständig geschlossene Kanäle mit Querschnitten von nur 1,9 × 2,0 Mikrometern — etwa 50-mal schmaler als ein menschliches Haar und rund 100-mal kleiner in der Fläche als das, was ihr früherer Drucker erreichte. Sie fertigten außerdem filigrane „Biokäfig“-Strukturen und eine dreifach periodische Minimalfläche, ein schwammartiges 3D-Gitter mit 7-Mikrometer-Poren, direkt eingebettet in einen größeren Kanal. Diese komplexen Formen bieten enorm viel innere Oberfläche auf kleinstem Raum, was für Aufgaben wie die Trennung eng verwandter Moleküle wertvoll ist. Entscheidend ist, dass viele Kopien solcher Geräte parallel gedruckt werden können, sodass das Herstellen mehrerer filigraner Strukturen kaum länger dauert als das Drucken einer einzigen.

Pumpen und Mischer in Sandkorn-Größe

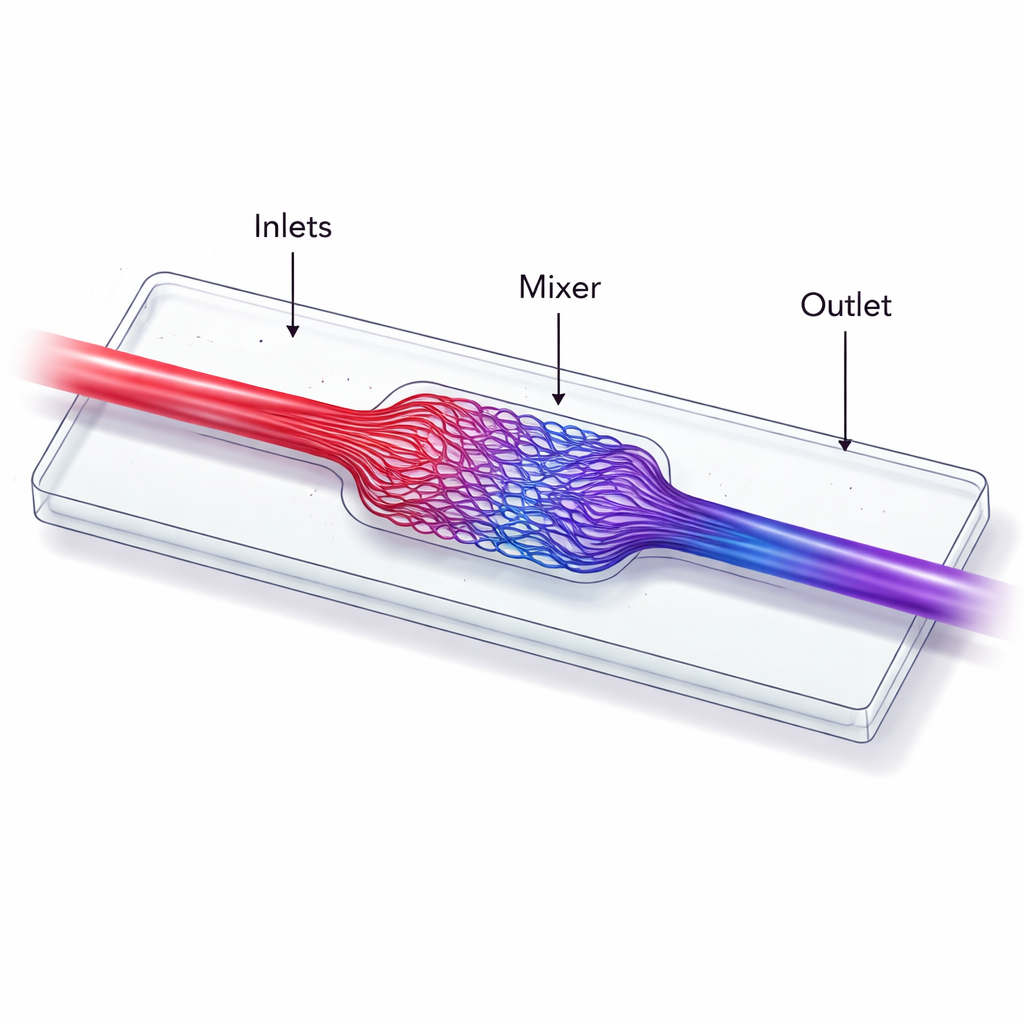

Über passive Kanäle hinaus benötigen funktionale Mikrofluidik-Chips bewegliche Teile: Ventile, die öffnen und schließen, und Pumpen, die Flüssigkeit antreiben. Mit der niederauflösenden Einheit druckte das Team flexible Membranventile und verschiedene Pumpenkonzepte und stimmte deren Timing so ab, dass die Durchflussrate im Vergleich zu früheren Entwürfen verdreifacht wurde. Auf dieser Grundlage nutzten sie die hochauflösende Einheit, um einen ultrakompakten Mischer zu erzeugen. Anstatt sich auf lange, verschlungene Kanäle zu verlassen, teilt ihr Mischer zwei einströmende Ströme in viele haarfeine Fäden, die sich ineinander verweben, bevor sie wieder zusammengeführt werden. Computersimulationen und Fluoreszenzmessungen zeigen, dass sich die Flüssigkeiten selbst bei niedrigen Fließraten innerhalb eines Bereichs von unter einem halben Millimeter gründlich vermischen und ein Gesamtvolumen von nur 17 Nanolitern gedruckt wird — kleiner als ein Staubkorn.

Was das für künftige Lab-on-a-Chip-Geräte bedeutet

Für Nicht-Spezialisten ist das zentrale Ergebnis, dass es nun möglich ist, Mikrofluidik-Geräte zu 3D-drucken, die sowohl außerordentlich detailliert als auch relativ schnell herzustellen sind. Indem „hochdetailliertes“ Drucken gezielt dort eingesetzt wird, wo es nötig ist, und „schnellaufbauendes“ Drucken überall sonst, umgeht das System den üblichen Zielkonflikt zwischen Geschwindigkeit und Präzision. Das Ergebnis sind winzige Pumpen, Mischer und poröse Strukturen, die auf eine außergewöhnlich kleine Grundfläche passen und doch so einfach herstellbar sind wie ein einzelnes Teil. Dieser Ansatz könnte die Entwicklung tragbarer Diagnosetools, kompakter chemischer Reaktoren und anderer Lab-on-a-Chip-Technologien beschleunigen, die anspruchsvolle Tests vom Labortisch in die Klinik, die Fabrikhalle oder sogar in das Zuhause bringen.

Zitation: Miner, D.S., Viglione, M.S., Hooper, K. et al. Fast multi-resolution 3D printing of microfluidics: enabling 2 μm channels and ultra-compact mixers. Microsyst Nanoeng 12, 66 (2026). https://doi.org/10.1038/s41378-026-01194-4

Schlüsselwörter: Mikrofluidik, 3D-Druck, Lab-on-a-Chip, hochauflösende Fertigung, mikrofluidischer Mischer
