Q-optimierte nanoelektromechanische Diamantresonatoren

Winzige Diamant‑Gitarren hören

Stellen Sie sich eine Gitarrensaite vor, die so klein ist, dass Tausende davon quer über die Breite eines menschlichen Haares passen, und doch jede nur ein paar Atome wiegt oder an die Grenzen der Quantenphysik rührt. Diese Studie untersucht solche winzigen „Saiten“ aus Diamant und zeigt, wie ein cleverer Konstruktionskniff bewirken kann, dass sie länger und sauberer schwingen — ein wichtiger Schritt für hochempfindliche Sensoren, präzise Zeitmessgeräte und künftige Quantentechnologien.

Warum schrumpfende Maschinen an eine Grenze stoßen

Ingenieure bauen mikro- und nanoskalige mechanische Resonatoren — winzige schwingende Balken — um alles Mögliche zu tun, vom Wiegen einzelner Moleküle bis zum Untersuchen quantenmechanischer Effekte. Um sie empfindlicher zu machen, sollen sie mit sehr hohen Frequenzen schwingen und dabei möglichst wenig Energie verlieren; diese Eigenschaft beschreibt die Gütezahl Q. Wenn man diese Geräte jedoch verkleinert, um höhere Frequenzen zu erreichen, beginnen sie oft, Energie in ihre Aufhängungen zu leiten, wie eine schlecht montierte Stimmgabel, die schnell verstummt. Dieser Verlust an den Klemmstellen war ein wesentliches Hindernis, um mechanische Resonatoren in noch höhere Frequenzbereiche zu bringen.

Diamant als Werkstoff für Hochgeschwindigkeit

Diamant ist nicht nur hart — er leitet Schall auch extrem schnell, weshalb er sich hervorragend für schnelle mechanische Schwingungen eignet. Einkristalliner Diamant ist jedoch schwer mit Standard‑Chipherstellungsverfahren zu verarbeiten. Die Autoren verwenden stattdessen nanokristallinen Diamant, einen Dünnfilm aus winzigen Diamantkörnern, der direkt auf Siliziumwafern gezüchtet werden kann. Trotz seiner körnigen Struktur und natürlich rauen Oberfläche behält dieses Material eine sehr hohe Steifigkeit, sodass Balken von nur wenigen Mikrometern Länge und einem halben Mikrometer Breite in den Bereich von 40–100 Megahertz schwingen können — mehrere zehn Millionen Schwingungen pro Sekunde.

Eine schlauere Art, einen winzigen Balken zu halten

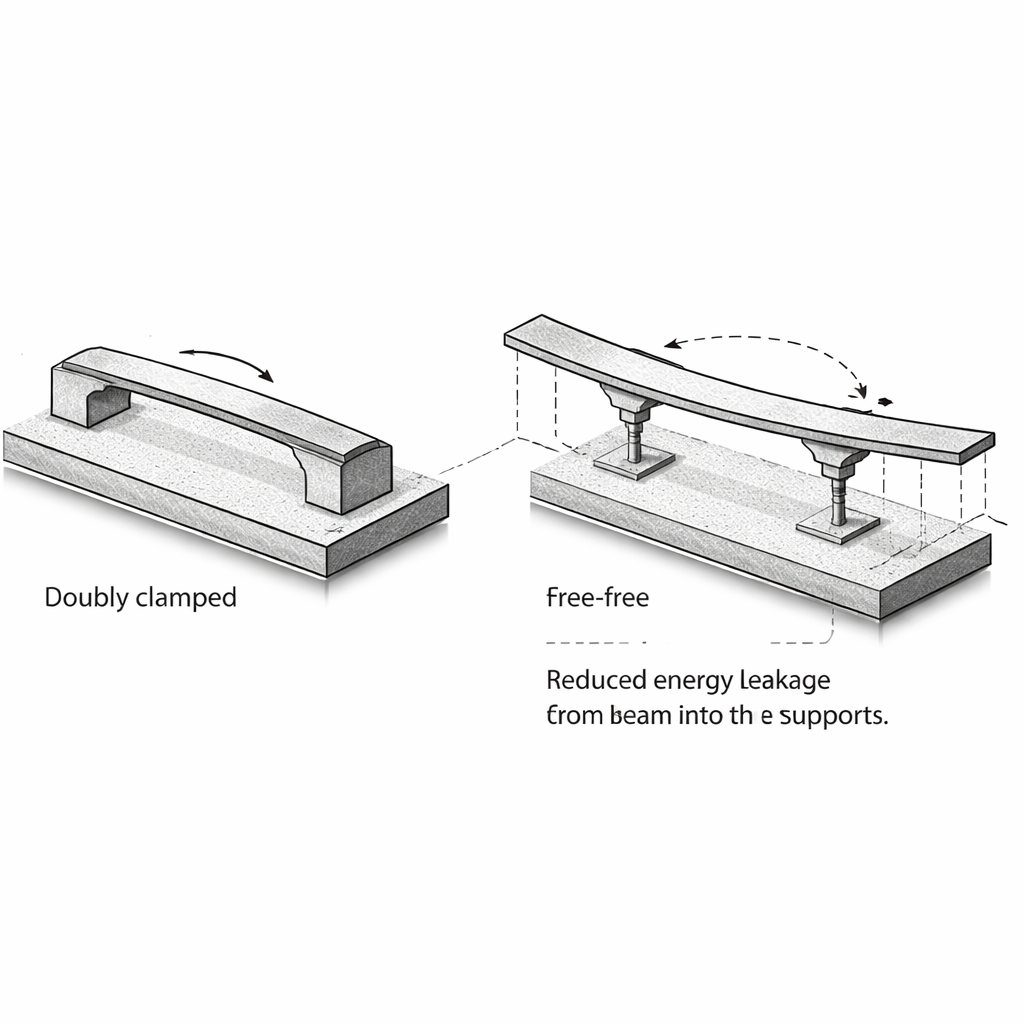

Das Team verglich zwei Arten, diese Diamantbalken zu tragen. Beim traditionellen "beidseitig eingespannten" Design sind beide Enden des Balkens starr an Verankerungen befestigt. Beim verbesserten "free-free"‑Design wird der Balken stattdessen von speziell geformten Seitenstützen gehalten, die an Punkten befestigt sind, die sich bei der Schwingung kaum bewegen — so genannten Knoten. Diese flexiblen Stützen sind so abgestimmt, dass sie mit dem Hauptbalken mitschwingen. Indem die Struktur dort verankert wird, wo die Bewegung natürlich minimal ist, verhindert das Design, dass ein Großteil der Schwingungsenergie in das Substrat entweicht. Experimente bei 12 Kelvin — nur wenige Grad über dem absoluten Nullpunkt — zeigten klare, scharfe Resonanzspitzen und bestätigten, dass beide Designs wie beabsichtigt schwingen.

Wie lange das Nachklingen anhält messen

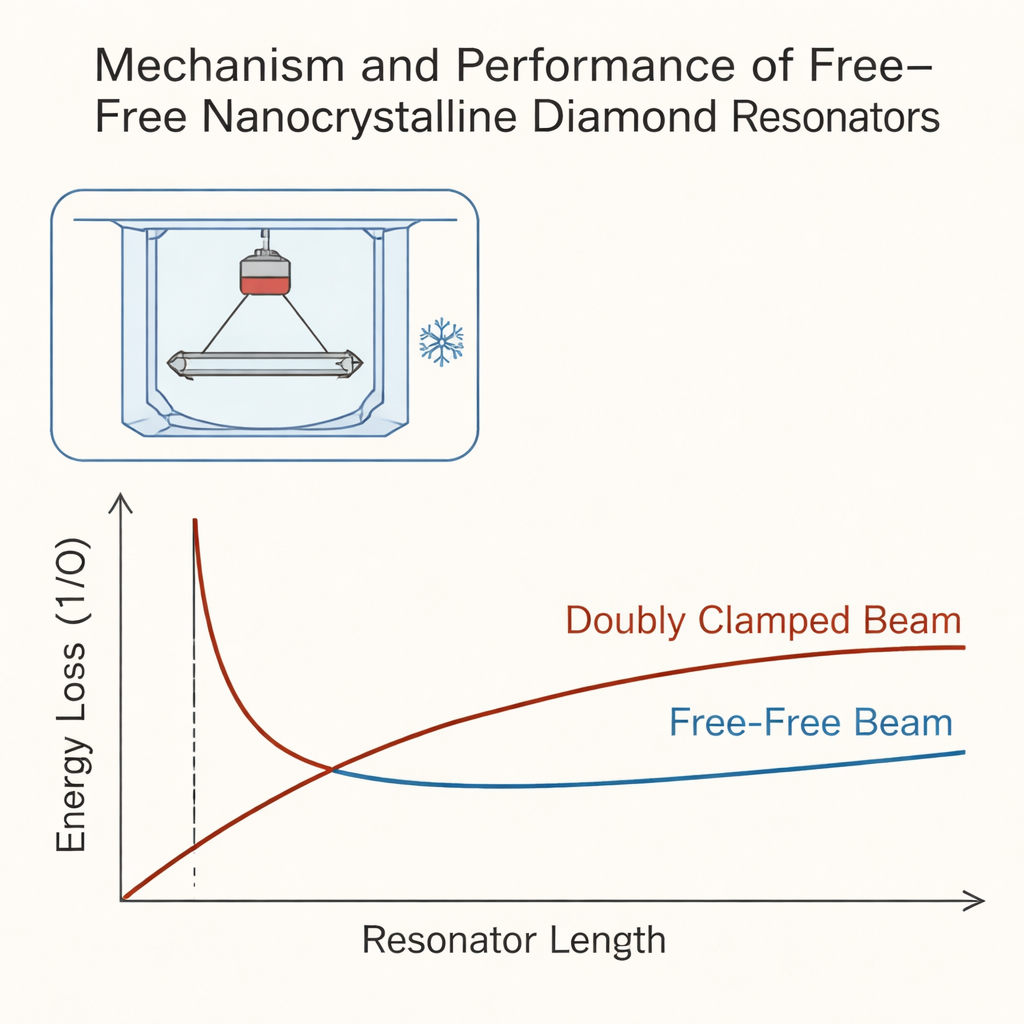

Um den Energieverlust zu quantifizieren, setzten die Forscher ein Magnetfeld ein, um die Bewegung der Balken sanft anzutreiben und auszulesen. Sie entfernten dann mathematisch zusätzliche Dämpfung aus der Messschaltung, um das intrinsische Verhalten der Balken freizulegen. Bei konventionellen Balken stieg der Energieverlust stark an, wenn die Bauteile kürzer wurden — konsistent mit klammerungsbedingten Verlusten, die die Leistung dominieren. Als die free-free‑Stützen hinzugefügt wurden, reduzierte sich dieser längenabhängige Verlust drastisch. Für Balken nahe 100 Megahertz verringerte das neue Design die Dämpfung um nahezu den Faktor neun, was Q‑Werte um zehntausend und Frequenz‑Q‑Produkte nahe 10^12 Hertz ergab — Zahlen, die mit vielen modernen Silizium‑ und Galliumnitrid‑ bzw. Galliumnitrid‑ähnlichen Bauelementen konkurrieren können oder diese übertreffen.

Was die Leistung wirklich begrenzt

Die Forscher prüften auch, ob die Rauheit der Diamantoberfläche eine große Verlustquelle ist. Sie fertigten Bauteile sowohl aus unbearbeiteten, rauen Filmen als auch aus chemisch polierten, glatteren Filmen. Überraschenderweise war bei 12 Kelvin der Basisverlust (längenunabhängig) in beiden Fällen ähnlich, obwohl sich ihre Oberflächen stark unterschieden. Das deutet darauf hin, dass unter diesen kalten Bedingungen Oberflächeneffekte an der Oberseite des Balkens nur eine untergeordnete Rolle spielen. Stattdessen werden Verluste wahrscheinlich durch die Art der Klemmung, durch Defekte in den Diamantkörnern und durch die im Frühstadium des Filmwachstums entstandenen, tiefer liegenden Flächen dominiert.

Was das für zukünftige winzige Maschinen bedeutet

Einfach gesagt haben die Autoren gezeigt, dass man Diamant‑"Saiten" herstellen kann, die sehr schnell schwingen und lange nachklingen, wenn man sie an genau den richtigen Stellen hält. Ihr free-free‑Design macht nanokristallinen Diamant — ein Material, das sich leicht in herkömmliche Chips integrieren lässt — zu einem vielversprechenden Kandidaten für die nächste Generation von Sensoren und Quantenbauteilen. Indem sie minimieren, wie viel Schwingungsenergie in die Aufhängungen verschwindet, und mit einem Material arbeiten, dessen Oberflächen relativ unproblematisch sind, weist diese Arbeit auf kompakte, hochfrequente mechanische Elemente hin, die praktisch herzustellen und außergewöhnlich leise im Betrieb sind.

Zitation: Thomas, E.L.H., Mandal, S., Leigh, W.G.S. et al. Q-optimised nanoelectromechanical diamond resonators. Microsyst Nanoeng 12, 74 (2026). https://doi.org/10.1038/s41378-026-01189-1

Schlüsselwörter: nanomechanische Resonatoren, Diamant-NEMS, Energieverlust, hoch-Q-Bauelemente, Mikroelektromechanische Systeme
