Kryogene Leistungsbewertung eines kommerziellen SP4T-Mikroelektromechanischen Schalters für Anwendungen in der Quantencomputertechnik

Warum die Verkleinerung der Verkabelung für Quantencomputer wichtig ist

Um nützliche Quantencomputer zu bauen, werden wahrscheinlich Millionen empfindlicher Quantenbits, oder Qubits, benötigt, die auf Temperaturen nahe dem absoluten Nullpunkt gekühlt werden. Bei heutigen Maschinen ist jedes Qubit über ein eigenes Kabel mit massiver Elektronik bei Raumtemperatur verbunden – vergleichbar damit, jede Glühbirne in einer Stadt direkt an ein Kraftwerk anzuschließen. Diese Arbeit untersucht, ob ein winziger mechanischer Schalter, der bereits kommerziell für alltägliche Hochfrequenz‑Elektronik verkauft wird, bei ultrakalten Temperaturen zuverlässig arbeitet und so dieses Verkabelungsproblem entschärfen kann.

Ein Verkehrspolizist für Quantensignale

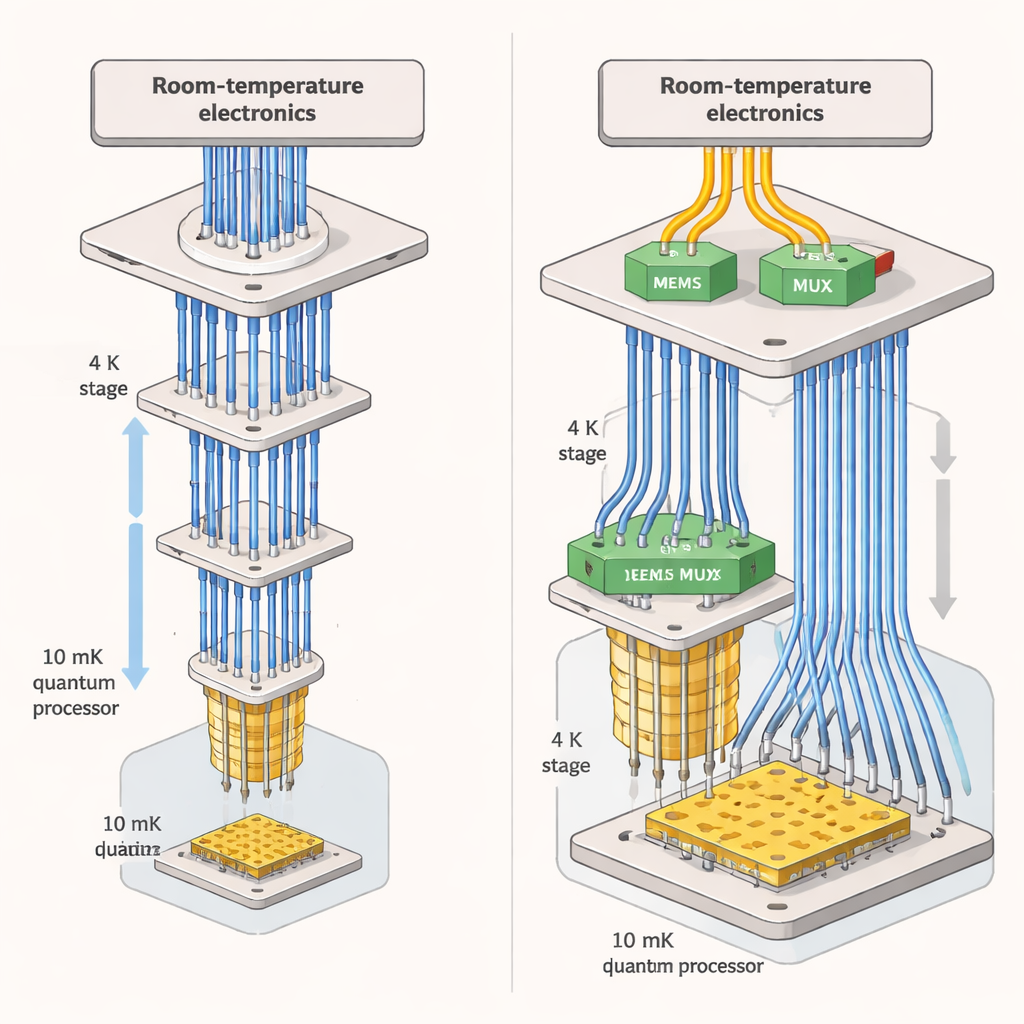

Moderne supraleitende Quantencomputer platzieren ihre Qubit‑Chips bei rund zehntausendstel Grad über dem absoluten Nullpunkt, innerhalb spezieller Kühlgeräte. Steuer‑ und Auslesesignale laufen von der Raumtemperatur durch Stapel aus Metallplatten, Filtern und Verstärkern nach unten. Wenn Systeme wachsen, gibt es schlicht nicht genug Platz oder Kühlleistung, um jedem Qubit ein eigenes Kabel zu widmen. Die Autorinnen und Autoren konzentrieren sich auf eine Alternative: Multiplexer in der Nähe des kalten Qubit‑Chips zu platzieren. Diese Geräte wirken wie Verkehrspolizisten und lenken Signale zwischen vielen Qubits mithilfe deutlich weniger Kabel von oben. Die Studie bewertet einen kommerziellen Single‑Pole‑Four‑Throw (SP4T) mikroelektromechanischen (MEMS) Schalter – im Wesentlichen einen winzigen beweglichen Metallbalken, der eine Eingangsleitung mit einer von vier Ausgängen verbinden kann – als Baustein für solche kryogenen Multiplexer.

Kleine bewegliche Balken, die Kälte mögen

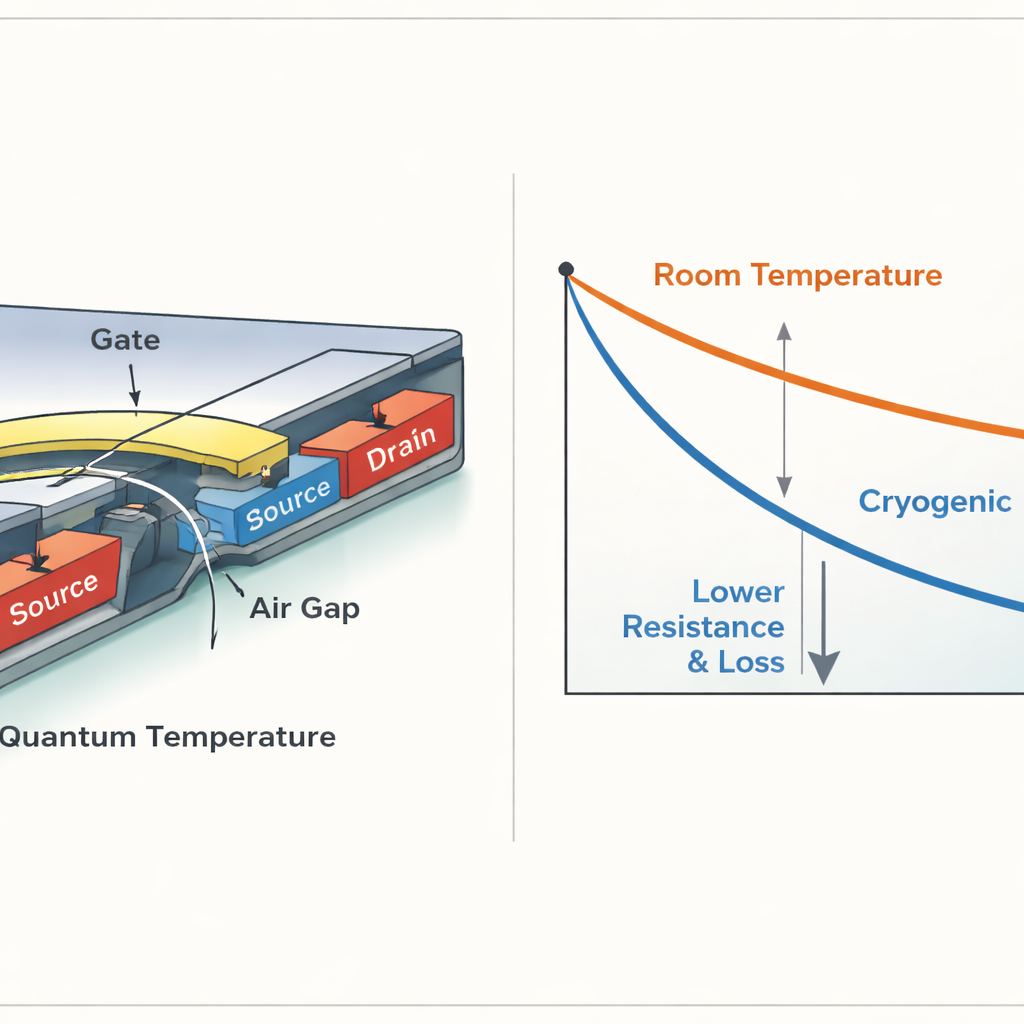

Im Gegensatz zu gewöhnlichen Transistoren funktioniert der MEMS‑Schalter, indem ein mikroskopischer Metall‑Kleebalken mechanisch herabgebogen wird, um bei Anlegen einer Spannung einen Kontakt zu berühren. Das Team nutzte Computersimulationen und Experimente in einer kryogenen Probestation bei etwa 5,8 Kelvin, um zu untersuchen, wie sich diese Bewegung und das elektrische Verhalten in der Kälte ändern. Sie fanden heraus, dass der Spalt, den der Balken überwinden muss, sich kaum mit der Temperatur ändert, sodass die zum Heranziehen benötigte Spannung nur geringfügig – um etwa drei Prozent – sinkt, statt wie bei vielen älteren MEMS‑Designs stark zu schwanken. Sobald geschlossen, verbessert sich der Kontaktwiderstand zwischen den Metallteilen bei niedrigen Temperaturen sogar um mehr als 15 Prozent, weil der elektrische Widerstand in Metallen sinkt, wenn die thermischen Schwingungen beruhigt werden. Hochfrequenztests bis in die Zehnergigahertz zeigten, dass der Signalverlust durch den Schalter im wichtigen 4–8‑Gigahertz‑Band, das von vielen supraleitenden Qubits genutzt wird, unter einem halben Dezibel bleibt, während die Isolation zwischen den Kanälen besser als 35 Dezibel ist. Einfach gesagt: Der Schalter überträgt das gewünschte Signal sauber und blockiert unerwünschte Übersprechung stark – und in der Kälte funktioniert er in mehreren Punkten besser als bei Raumtemperatur.

Ein kryogenes Prellproblem zähmen

Der Betrieb bei so niedrigen Temperaturen brachte jedoch eine unerwartete Herausforderung mit sich: Prellen. Das Schaltergehäuse ist mit einer kleinen Menge Gas versiegelt. Beim Abkühlen kondensiert dieses Gas und hinterlässt eine nahezu vakuumartige Umgebung, wodurch die Luftpolsterung entfällt, die normalerweise die Bewegung des Balkens dämpft. Infolgedessen kann der Balken beim Auftreffen auf den Kontakt wie eine kleine Glocke nachschwingen und sich für etwa 150 Mikrosekunden wiederholt öffnen und schließen. Das führt zu Oszillationen im elektrischen Ausgang und könnte empfindliche Quantensignale stören. Durch sorgfältiges Formen der Ansteuerspannungspulse fanden die Forschenden einen Weg, den Balken kurz vor dem Auftreffen zu verlangsamen und sein Nachschwingen zu reduzieren. Ihre entwickelte Wellenform legt kurzzeitig eine höhere Spannung an, um die Bewegung zu starten, fällt dann auf eine niedrigere Spannung, sodass der Balken nahezu mit null Geschwindigkeit eintrifft, bevor auf ein Halte‑Niveau umgeschaltet wird. Beim Loslassen wird eine ähnliche Sequenz verwendet. Diese Strategie verlängert die Schaltzeit leicht auf etwa 3,3 Mikrosekunden, eliminiert aber nahezu das Prellen und erfüllt weiterhin die Anforderungen vieler zeitmultiplexierter Ausleseschemata.

Langlebigkeit und einfache Logik bei ultraniedrigen Temperaturen nachweisen

Mit der verbesserten Ansteuerungswellenform setzte das Team den MEMS‑Schalter bei niedriger Temperatur wiederholt in Betrieb und überwachte sein Verhalten. Selbst nach mehr als hundert Millionen Schaltvorgängen blieben die Schaltwellenformen und der Einschaltwiderstand stabil, was auf eine ausgezeichnete mechanische und elektrische Zuverlässigkeit in der kryogenen Umgebung hindeutet. Anschließend testeten sie das vollständige SP4T‑Bauteil – einen Eingang, der auf vier verschiedene Ausgänge gelenkt werden kann – und zeigten, dass Signale durch Aktivierung der passenden Gate‑Elektrode sauber zu jedem gewünschten Ausgang geleitet werden können. Indem sie ausnutzten, wie diese Schalter in Reihe oder parallel mit einfachen Widerständen verdrahtet werden können, demonstrierten die Autorinnen und Autoren außerdem grundlegende digitale Bausteine, konkret NAND‑ und NOR‑Logikfunktionen, bei 5,8 Kelvin. Diese Experimente deuten an, dass solche mechanischen Bauelemente nicht nur als passive Leitungselemente dienen könnten, sondern möglicherweise auch eine gewisse On‑Chip‑Logik nahe bei den Qubits unterstützen.

Was das für zukünftige Quantenrechner bedeutet

Für eine allgemeine Leserschaft ist die wichtigste Erkenntnis, dass ein handelsüblicher mechanischer Funk‑Schalter bei Temperaturen arbeitet, die nur wenige Grad über dem absoluten Nullpunkt liegen, und sich in mehreren Punkten dort sogar besser verhält. Das Bauteil verbraucht im Ruhezustand praktisch keine Energie, fügt nur sehr wenig Rauschen oder Signalverlust hinzu und kann mindestens 100 Millionen Mal ohne merklichen Verschleiß geschaltet werden, während es Signale zwischen mehreren Pfaden lenkt und einfache Logikfunktionen ausführt. Einige Hürden bleiben – etwa das weitere Beschleunigen für sehr schnelle Steueraufgaben und die Reduzierung eines langsamen "Lade"‑Effekts in den Isolationsschichten – doch die Ergebnisse legen nahe, dass kommerzielle MEMS‑Schalter vielversprechende Bausteine für dichte, energiearme Verkabelungsnetze sind, die benötigt werden, um Millionen von Qubits in künftigen groß angelegten Quantencomputern zu verbinden.

Zitation: Lee, YB., Devitt, C., Zhu, X. et al. Cryogenic performance evaluation of commercial SP4T microelectromechanical switch for quantum computing applications. Microsyst Nanoeng 12, 72 (2026). https://doi.org/10.1038/s41378-026-01178-4

Schlüsselwörter: Hardware für Quantencomputer, kryogene Elektronik, MEMS-Schalter, supraleitende Qubits, Signalmultiplexing
