Speckle-basierte Röntgen-Mikrotomographie mittels vorbedingungenem Wirtinger-Flow

Mit schonenden Röntgenstrahlen ins Innere blicken

Röntgenaufnahmen sind ein starkes Werkzeug, um in Objekte hineinzusehen, von Fossilien über Lebensmittel bis zu biologischem Gewebe. Viele Alltagsmaterialien absorbieren Röntgenstrahlen jedoch kaum, sodass Standardaufnahmen feine Details übersehen oder mehrere Aufnahmen mit höherer Strahlendosis erfordern können. Dieses Paper stellt eine neue Methode vor, die aus einer einzigen Röntgenaufnahme reichhaltige, dreidimensionale Innenstrukturen gewinnt, mithilfe einer intelligenten mathematischen Technik namens vorconditioned Wirtinger Flow (PWF) und einer einfachen Schicht Schleifpapier als Diffusor.

Aus zufälliger Körnigkeit nützliche Information machen

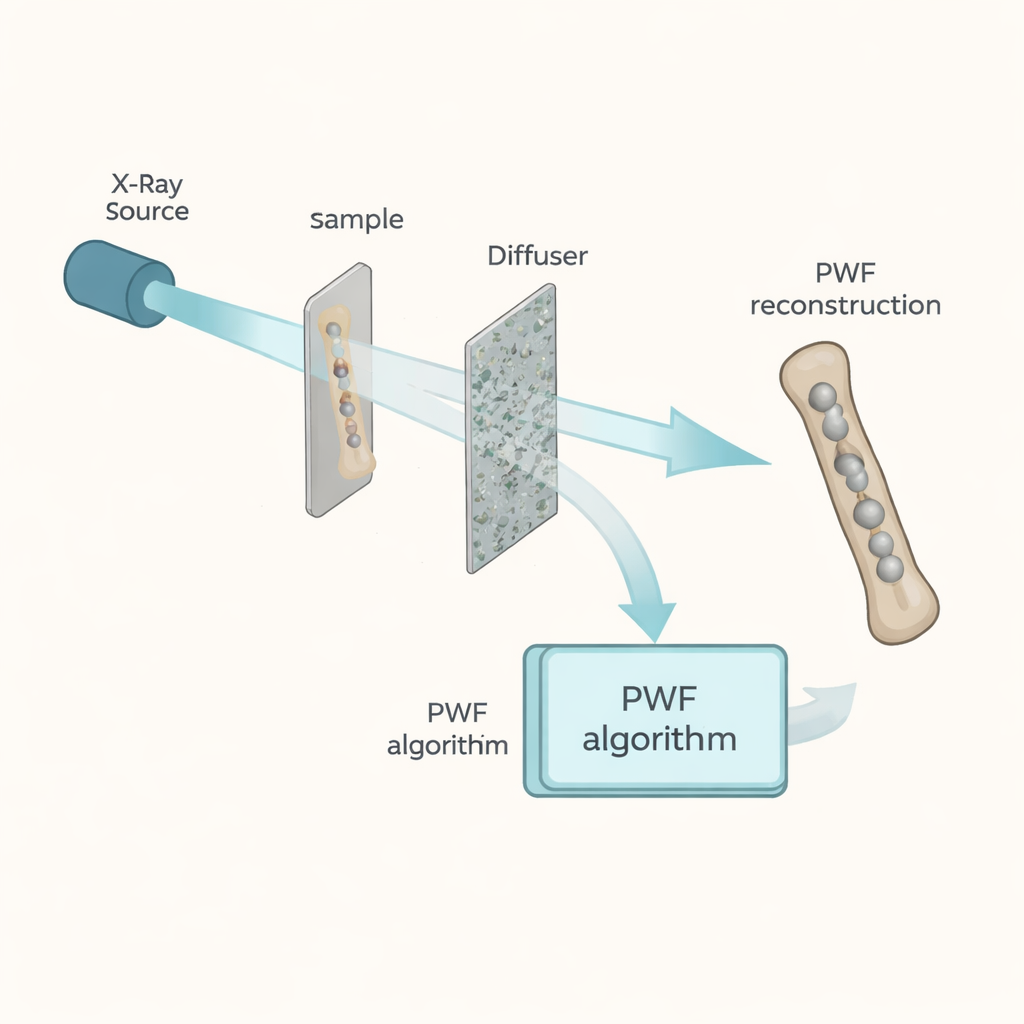

Statt zu versuchen, ein scharfes Schattenbild zu erzeugen, erzeugen die Forschenden bewusst ein körniges, gesprenkeltes Muster, genannt „Speckle“. In ihrem Aufbau durchläuft ein hartes Röntgenbündel zuerst die Probe, dann einen dünnen zufälligen Diffusor (etwa übereinandergelegtes feines Schleifpapier), bevor es den Detektor erreicht. Die Probe verschiebt und verzerrt dieses Specklemuster subtil. In diesen winzigen Verschiebungen steckt Information darüber, wie die Röntgenstrahlen beim Durchgang verzögert und abgeschwächt wurden—Informationen, die eng mit der inneren Struktur und Zusammensetzung des Materials zusammenhängen.

Phase gewinnen ohne zusätzliche Annahmen

Bei Materialien, die Röntgenstrahlen nicht stark absorbieren—wie Weichgewebe, Holz oder viele Polymere—ist die aufschlussreichste Größe nicht die Abschwächung des Strahls, sondern die Verzögerung der Wellenfront, die sogenannte „Phase“. Bestehende speckle-basierte Verfahren schätzen typischerweise nur die lokale Krümmung bzw. den Gradient dieser Phase und sind oft auf wiederholte Messungen angewiesen, bei denen der Diffusor an mehrere Positionen verschoben wird, sowie auf vereinfachende Annahmen über die Probe. PWF hingegen arbeitet aus einer einzigen Speckle-Messung und einem separaten Referenzbild ohne Probe. Es nutzt ein physikbasiertes Modell dafür, wie Röntgenstrahlen sich ausbreiten, mit dem Diffusor wechselwirken und aufgrund der teilweisen Kohärenz der Quelle verwischen—wichtig sowohl für Synchrotron- als auch kompakte Laborröntgenanlagen.

Schlaue Algorithmen für feinere Details

Kern der Methode ist ein iterativer mathematischer Motor, der mit einer Schätzung des komplexen Feldes der Probe beginnt—wie sehr die Welle an jedem Punkt gedämpft und phasenverschoben wird—und diese Schätzung wiederholt verfeinert, sodass das simulierte Specklemuster mit dem gemessenen übereinstimmt. Eine Schlüsselinnovation ist ein „Preconditioner“, der die Aktualisierungen in die Richtung lenkt, auf die das Speckle-Bild am empfindlichsten reagiert, nämlich Variationen im Phasengradienten. Ein zweiter Baustein, ein Regularisierer basierend auf einem Oversampling-Kriterium, stellt sicher, dass genügend gemessene Specklekörner im Verhältnis zu den Unbekannten vorhanden sind, um eine eindeutige und stabile Lösung zu ermöglichen, und begrenzt zugleich auf natürliche Weise, wie viel feine Details der finalen Rekonstruktion vertraut werden kann.

Scharfere 3D-Karten mit weniger Röntgenaufnahmen

Zur Validierung bildete das Team einen Zahnstocher mit winzigen Glasperlen ab—eine anspruchsvolle Probe mit sehr großen Phasenverschiebungen und feiner innerer Struktur. Sie verglichen PWF mit einer der besten bestehenden „implicit tracking“-Methoden, die 12 verschiedene Speckle-Aufnahmen benötigte, wobei der Diffusor jedes Mal verschoben wurde. Obwohl PWF pro Blickwinkel nur ein einzelnes Speckle-Bild verwendete, erzeugte es dreidimensionale Karten des Brechungsindex der Probe, die näher an den bekannten Werten der Glasperlen lagen und klarere Grenzen bei weniger Artefakten zeigten. Die Methode konnte sogar Teile der Informationen rekonstruieren, die normalerweise als diffuses „Dark-Field“-Streuen behandelt würden, und erreichte in ihrem Aufbau effektiv eine Auflösung von etwa 1,5 Mikrometern—fein genug, um kleine zelluläre und mikrostrukturelle Merkmale aufzulösen.

Bereit für Proben aus der Praxis

Über sorgfältig präparierte Testobjekte hinaus scannten die Forschenden auch Alltagsproben: einen Kreuzkümmelsamen, getrocknete Garnelen, getrockneten Sardellen und Kork. Mit derselben Hardware und denselben Rekonstruktionsparametern zeigte PWF komplexe Innenstrukturen und subtile Dichtevariationen, die mit herkömmlicher absorptionbasierter Bildgebung schwer zu erkennen sind. Da nur ein Specklemuster pro Projektionswinkel benötigt wird und bereits realistische Quellenunschärfe berücksichtigt wird, verspricht die Methode kürzere Scanzeiten, geringere Strahlendosen und einfachere Hardware. Für die zerstörungsfreie Prüfung, Materialwissenschaften und möglicherweise sogar zukünftige Anwendungen in der medizinischen Bildgebung zeigt diese Arbeit, dass ein Hauch von Zufälligkeit im Strahl zusammen mit leistungsfähigen Rekonstruktionsalgorithmen verrauschte Röntgenbilder in präzise dreidimensionale Karten des Inneren verwandeln kann.

Zitation: Lee, K., Hugonnet, H., Lim, JH. et al. Speckle-based X-ray microtomography via preconditioned Wirtinger flow. Light Sci Appl 15, 121 (2026). https://doi.org/10.1038/s41377-025-02118-z

Schlüsselwörter: Röntgen-Phasenkontrast, Speckle-Bildgebung, Mikrotomographie, computational imaging, zerstörungsfreie Prüfung
