تسخير رنين ذي شكل خطي شبيه بفانو في موجَّه مستطيل لتطبيقات الترشيح

لماذا هذا مهم للإشارات اليومية

تعتمد الحياة المعاصرة على موجات غير مرئية تنقل المكالمات الهاتفية والبيانات اللاسلكية وروابط الأقمار الصناعية وإشارات الاستشعار. وكل ذلك يقوم على المرشحات — «مَنَاشِر» إلكترونية تسمح بمرور نطاق ضيِّق من الترددات وتمنع الباقي. تعرض هذه الورقة نوعًا جديدًا من المرشحات المدمجة المبنية من موجَّه مستطيل به مسار حلقي وتجويف داخلي صغير. من خلال تشكيل هذا التجويف ووضعه بشكل مدروس، يستغل المؤلفون تأثير تداخلي دقيق لإنتاج مرشح قابل للضبط ذو حدة استثنائية يمكن أن يجعل أنظمة الراديو والميكروويف المستقبلية أكثر دقة وكفاءة في استهلاك الطاقة.

حلقة وغرفة جانبية لموجات الراديو

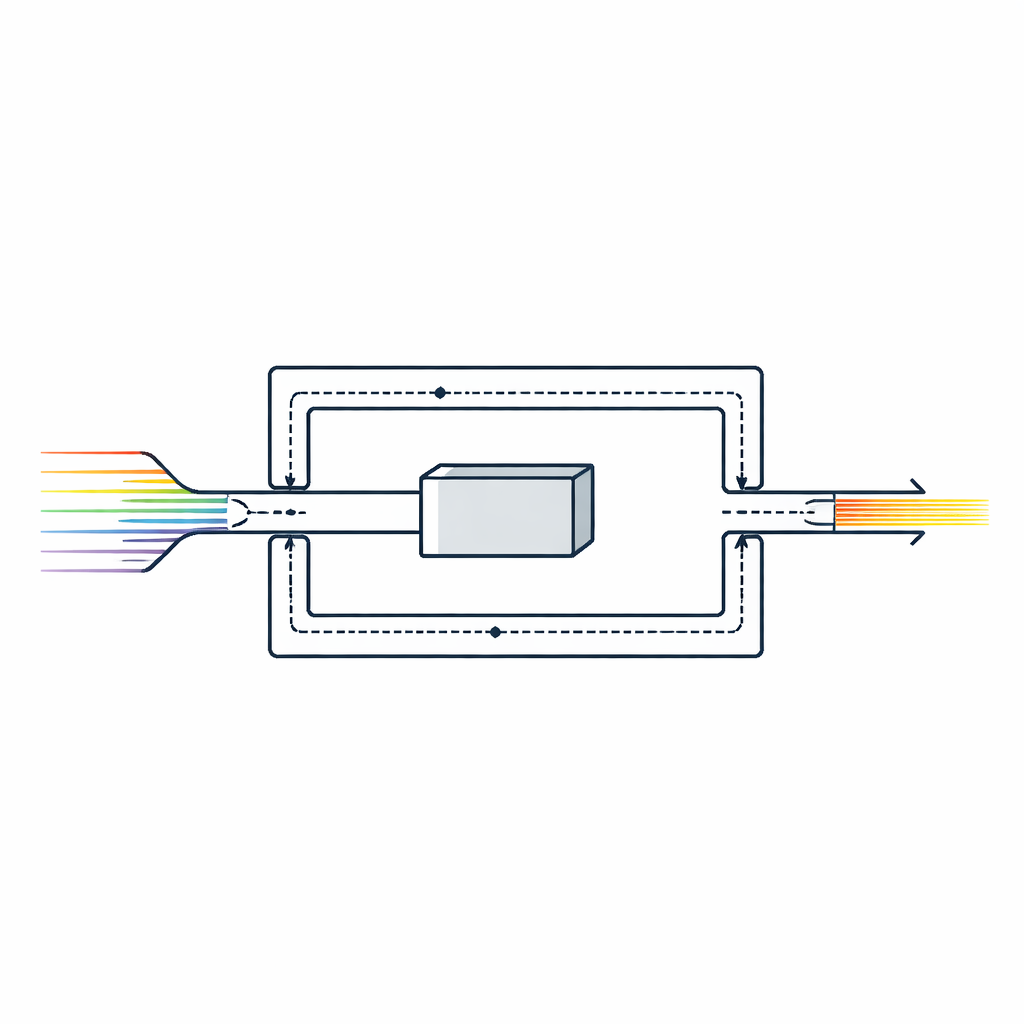

الجهاز المدروس هنا هو مسار موجه للموجات الكهرومغناطيسية، شبيه بالأنابيب المعدنية المجوفة المستخدمة في أنظمة الرادار أو قنوات الضوء الصغيرة على رقائق الفوتونيك. المسار الرئيسي هو موجَّه مستطيل مستقيم. حوله يضيف الباحثون حلقة مستطيلة أكبر، وداخل تلك الحلقة يضعون «غرفة جانبية» أصغر تُسمى رنانًا. يمكن للموجات التي تسير في الموجَّه الرئيسي أن تستمر مباشرة أو تنحرف عبر الحلقة وتتفاعل مع الرنان قبل أن تلتحق مرة أخرى بالمسار الرئيسي. يتبيّن أن الهندسة — طول الرنان، عرضه، وموقعه العرضي — هي العامل الحاسم في كيفية تمرير أو حجب البِنى لترددات مختلفة.

ترك العمل الشاق للتداخل

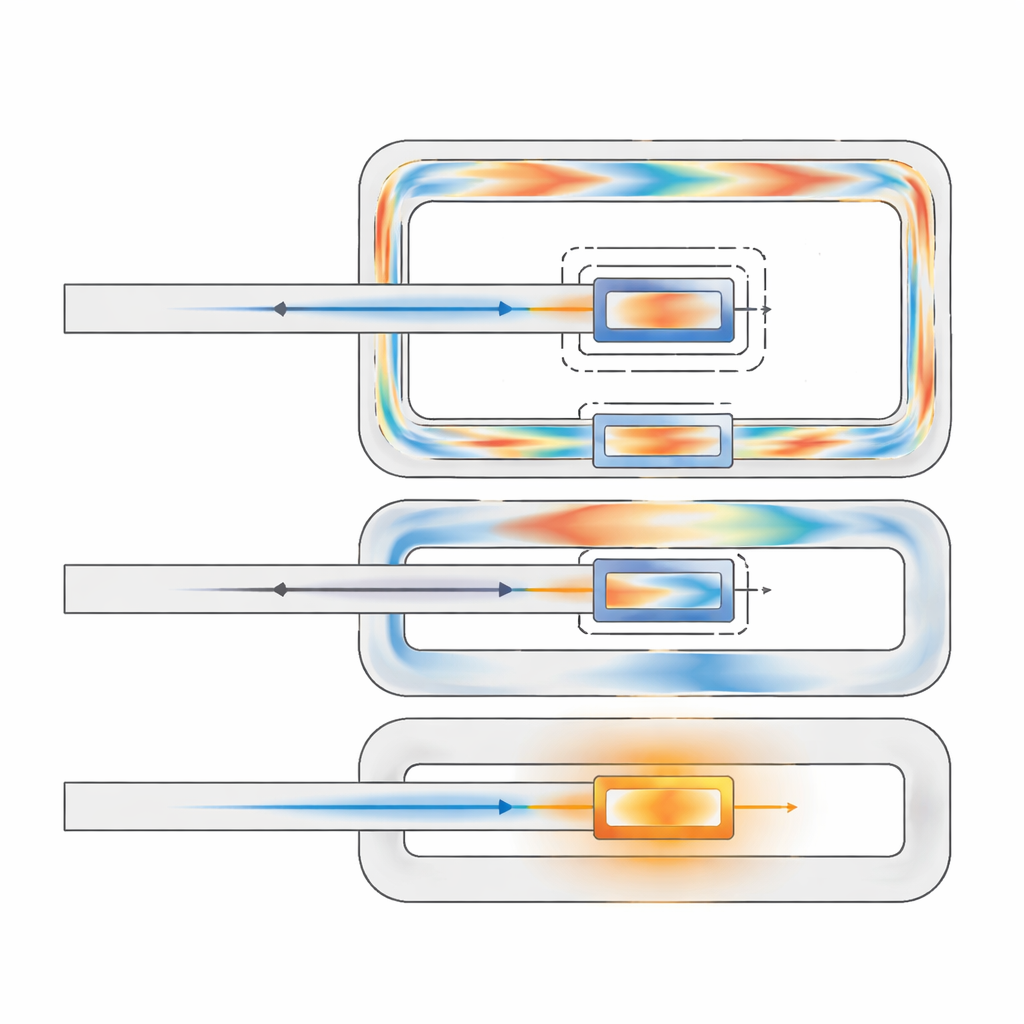

نظرًا لأن الموجَّه والرنان يشكلان مسارات مغلقة، فإن تردداً معينة تولِّد موجات ثابتة داخلها، مثل نغمات محددة في الناي. عند تلك الترددات الخاصة، يمكن للموجة أن تدور عدة مرات وتبني طاقة كبيرة. في الوقت نفسه، يستمر جزء من الموجة على المسار المباشر. عندما تلتقي الموجات المنحرفة والمباشرة مرة أخرى، قد تعزِّز بعضها بعضًا أو تلغيها اعتمادًا على فرق الطور بينهما. يوضّح المؤلفون أن هذا الترتيب ينتج بطبيعته شكل خطي غير متماثل «شبيه بفانو» في النفاذية: غُمق حاد جدًا بجانب قمة نفاذية ضيقة. بعبارة بسيطة، يمكن للمرشح أن يمنع تردداً تمامًا يكاد يبعد شعرة عن تردٍ يمررُه تقريبًا بكفاءة تامة.

ضبط المرشح بمقابض هندسية بسيطة

لفهم هذا السلوك وتحسينه، يجمع الفريق بين نهجين. أولًا، يبنون نموذجًا تحليليًا باستخدام أداة رياضية تُسمى دوال جرين لوصف كيفية ارتداد الموجات وتكافلها بين المسارات المختلفة. ثم ينفذون محاكاة حاسوبية تفصيلية بطريقة العناصر المنتهية للتحقق من التنبؤات وتنقيحها. من خلال تجريب أطوال الرنان، موقعه الجانبي، وعرضه، يوضحون كيف يحرك كل «مقبض» هندسي التردد المفضل، يضيِّق أو يوسِّع نطاق المرور، ويغير مقدار الطاقة المارة. على سبيل المثال، إطالة الرنان تُحرِّك التردد المختار نحو الانخفاض، بينما إعادة وضعه جانبياً قد تحوّل حالة نفاذية عالية إلى حالة تُحبس فيها الطاقة تقريبًا ولا يمرُّ منها شيء تقريبًا.

من أنابيب كبيرة إلى أجهزة صغيرة على الشريحة

الأبعاد النموذجية المدروسة على مقياس عشرات السنتيمترات وتعمل في نطاق الميغا هرتز. ومع ذلك، يبيّن المؤلفون أنه إذا قُرِّصت كل الأحجام بمقدار مئة مرة، فإن التصميم نفسه يعمل في نطاق عشرات الجيجاهرتز — مناسب لتقنية الميكروويف والموجات المليمترية. والأهم أن شكل منحنى النفاذية، مع قممه الحادة وشقوقه العميقة، يظل في الأساس دون تغيير تحت هذا التحجيم. عند المقارنة مع مجموعة واسعة من المرشحات المبنية على الرنان المبلغ عنها في الأدبيات، يحقق هذا الهيكل المستطيل البسيط نسبيًا عامل جودة استثنائيًا، مما يعني أنه يعزل نطاقًا تردديًا بدقة ملحوظة مع هندسة مباشرة يتوقع أن تكون أسهل في التصنيع والدمج.

ماذا تُظهر الدراسة بمصطلحات بسيطة

من منظور مبسط، يُظهر هذا العمل كيف يمكن لحلقة مرتبة بعناية وغرفة جانبية داخل موجَّه أن تشكِّل موجات الراديو بدقة استثنائية. من خلال ضبط ثلاثة معايير هندسية فقط، يمكن للجهاز إما أن يمرر تردداً مختارًا دون تغيير تقريبًا، أو يحبسه بكفاءة بحيث لا يكاد يخرج شيء من الجهة الأخرى. وبما أن التصميم يقبل التحجيم من أحجام على طاولة المختبر إلى أبعاد على مستوى الشريحة مع الحفاظ على الأداء، فإنه يقدم مخططًا عمليًا لأجهزة الاتصالات والاستشعار المستقبلية التي تحتاج مرشحات مدمجة ومتحملة وذات انتقائية حادة.

الاستشهاد: Mimoun, EA., Hennache, A., Youssef, BA. et al. Harnessing fano-like line shape resonance in a rectangular waveguide for filtering applications. Sci Rep 16, 8494 (2026). https://doi.org/10.1038/s41598-026-39467-7

الكلمات المفتاحية: مرشح موجات راديوية, رنان موجَّه, رنين فانو, استشعار الميكروويف, التحكم في التداخل الكهرومغناطيسي
