التحليل بالحي لمشتت حيود الأشعة السينية عند درجات حرارة عالية وتحليل التمدد في مركبات CGO–Cu لأجهزة الأكسيد الصلب

منع تشقق أجهزة الطاقة عالية الحرارة

تستطيع خلايا وتفكيك الأكسيد الصلب تحويل الوقود والبخار وحتى ثاني أكسيد الكربون إلى طاقة ومواد كيميائية مفيدة بكفاءة ملحوظة — لكن ذلك يعتمد على أن أجزاءها الخزفية والمعدنية تتوسع وتتقلص معًا أثناء التسخين والتبريد. تستعرض هذه الورقة طريقة جديدة لقياس والتنبؤ بكيفية نمو وانكماش أنود واعد من مركب النحاس-السيريا عند درجات حرارة عالية، مما يساعد المهندسين على تصميم أجهزة تدوم أطول وتفشل بدرجة أقل.

لماذا يهم تطابق التمدد

في أجهزة الأكسيد الصلب، تتولد أو تُستهلك الكهرباء في طبقات رقيقة من الخزف والمعدن يجب أن تبقى ملتصقة بإحكام أثناء العمل عند 600–800 °م. إذا تمددت إحدى الطبقات أكثر قليلاً من الجارة، يمكن أن تتراكم الإجهادات الميكانيكية مما يؤدي إلى حدوث شقوق أو تقشر القطب عن الإلكتروليت. الأنودات التقليدية المعتمدة على النيكل والزركونيا فعالة لكنها معرضة لترسب الكربون والضرر الكيميائي عند استخدام وقود العالم الحقيقي. توفر مركبات النحاس-السيريا بديلاً أنظف وأرخص، لكن ذلك فقط إذا كان تمددها الحراري متطابقًا إلى حد كبير مع إلكتروليتات السيريا. فهم هذا التطابق في ظروف التشغيل الواقعية أمر حاسم لإدخال تقنيات أكسيد صلب أكثر متانة وذات درجات حرارة تشغيل أقل إلى السوق.

طريقة جديدة لمراقبة "تنفس" المواد

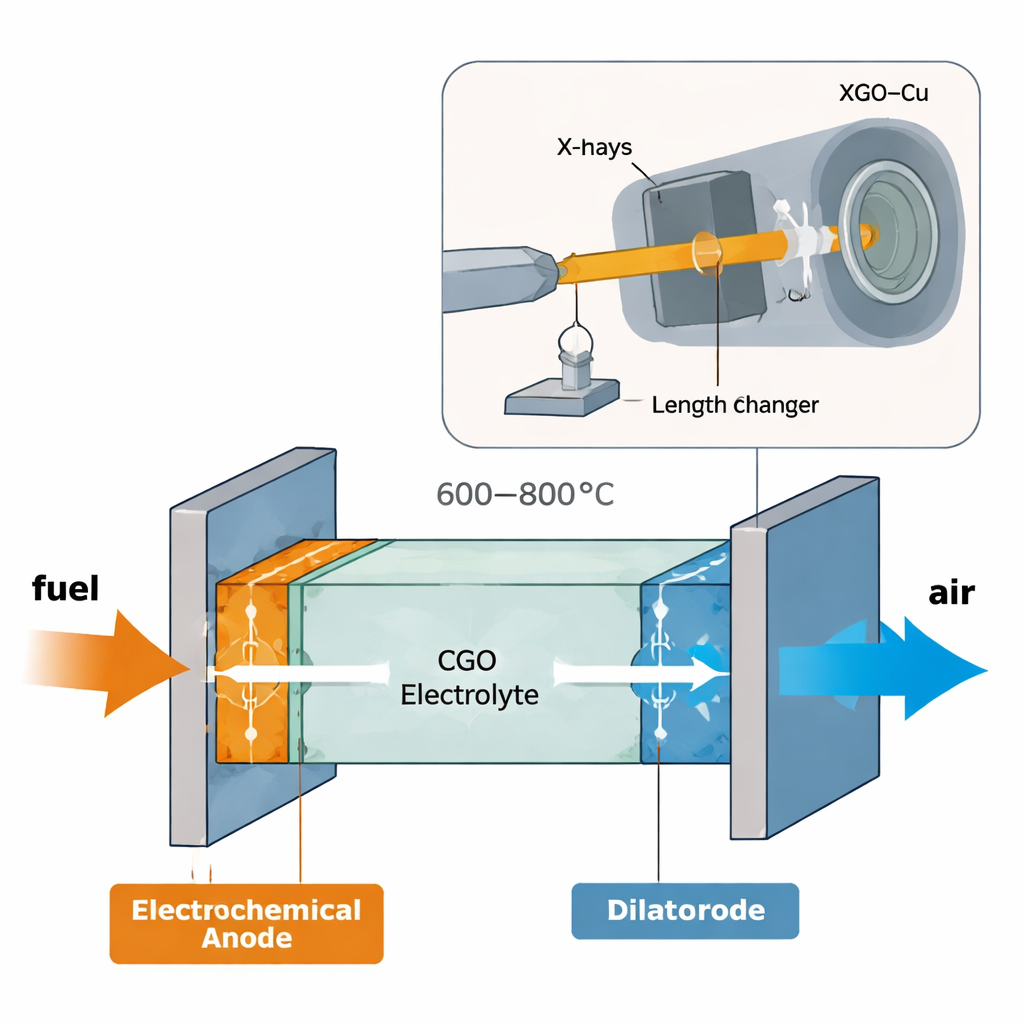

ركز الباحثون على مركبات مصنوعة من السيريا الممطعة بالغادولينيوم (CGO)، موصل سريع لأيونات الأكسجين، والنحاس الذي يوفر مسارات كهربائية. أعدوا سلسلة من خلائط CGO–Cu تتراوح نحو 40–70% سيريا بالحجم، ثم شكّلوها ومعالجوها لتكوين قضبان مسامية من نوع "السيرميت" تشبه الأنودات الحقيقية. بدلاً من اختبار التمدد الحراري والبنية البلورية بشكل منفصل، جمعوا طريقتين قويتين في تجربة واحدة: حيود أشعة سينية مزامني عالي الطاقة لتتبع تباعد الشبكات الذرية في كل طور، وديلاتوميترية لقياس التغير الكلي في طول القضيب أثناء التسخين والتبريد. مكنهم هذا الإعداد الحي من مشاهدة «التنفس» المجهري والكلّي للمركب من درجة حرارة الغرفة وحتى 800 °م.

ما يحدث داخل المركب

أظهرت التصوير وتحليل التركيب أن النحاس لا يبقى كجسيمات معزولة. عند درجات الحرارة العالية وتحت ظروف اختزالية يصبح النحاس شديد الحركة، مكونًا شبكة معدنية متصلة أو شبه متصلة تبلل أسطح وحدود الحبيبات لجسيمات CGO وتملأ المسام. مع زيادة محتوى النحاس انخفضت المسامية الإجمالية وأصبح المادة أكثر كثافة، على الرغم من أن اختزال أكسيد النحاس إلى معدن يخلق في البداية فراغات إضافية. كشف تنقيح الأشعة السينية أن شبكات البلورة لكل من CGO وCu مشدودة قليلاً بسبب قيودها المتبادلة وأن حبيبات CGO تصبح أصغر مع ارتفاع نسبة CGO. تؤثر هذه التفاصيل البنى الدقيقة — حجم الحبيبات، المسامية وكيفية تداخل الطورين — بقوة على كيفية تمدد المركب عند التسخين.

إيجاد نسبة التركيب المثلى

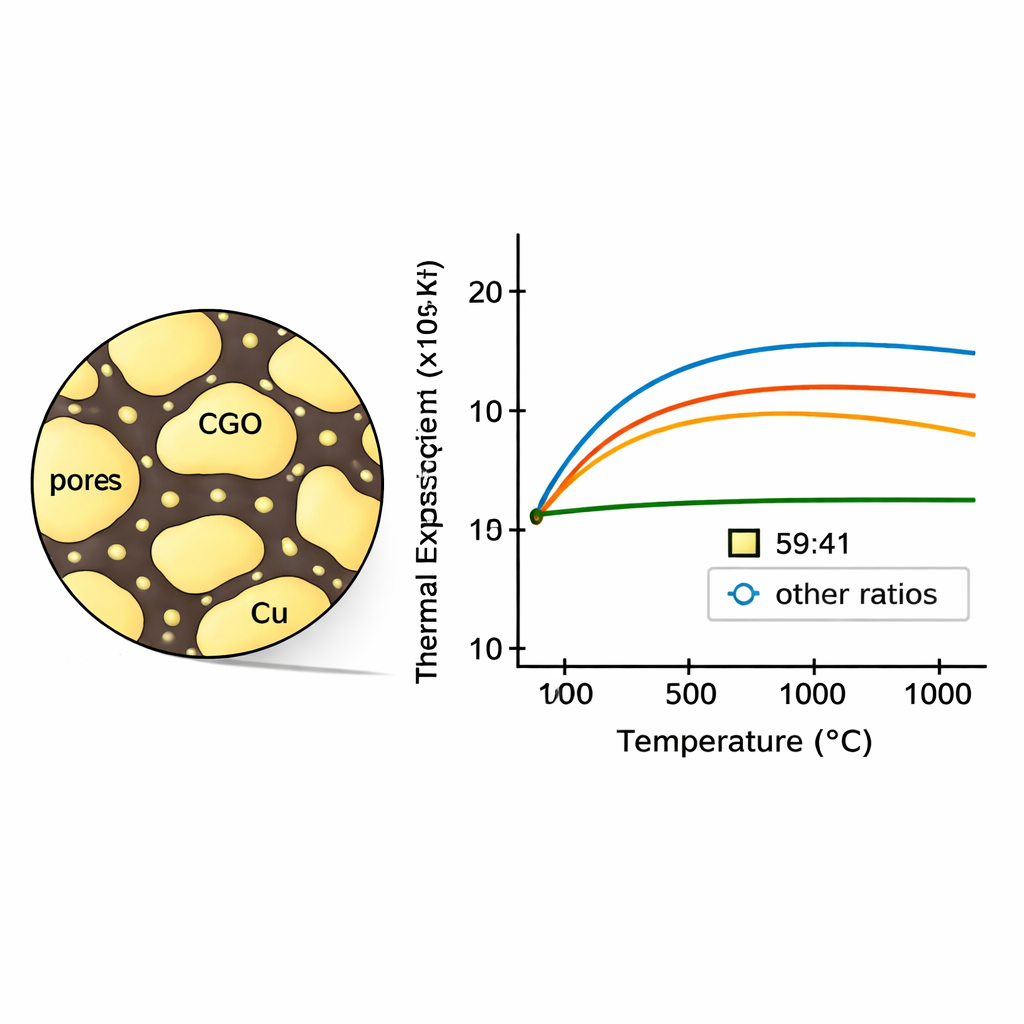

من خلال استخراج التمدد الخاص بكل طور من بيانات الأشعة السينية ومقارنته بتمدد العينة الكلي من الديلاتوميتر، أظهر الفريق أن التمدد الحراري ليس مجرد متوسط بسيط لقيم الخزف والمعدن. عند درجات الحرارة الأعلى، تؤدي عمليات التلبيد وإغلاق المسام الإضافية، المدفوعة أساسًا بحركة النحاس على طول حدود الحبيبات، إلى انكماش طفيف للمركب مما يحني منحنيات التمدد الظاهرة. من بين جميع الخلائط المختبرة برزت واحدة: أظهر مركب CGO–Cu بنسبة 59:41 تقريبًا توسعًا حراريًا ثابتًا تقريبًا من درجة حرارة الغرفة حتى 800 °م، مع انكماش عالي الحرارة ضئيل. تبع تمدده الإجمالي قواعد الخلط البسيطة، مما يشير إلى أن التغيرات الميكروهيكلية أثناء التسخين كانت صغيرة بشكل غير معتاد لهذه النسبة.

ماذا يعني هذا لأجهزة الطاقة المستقبلية

لغير المتخصصين، النتيجة الأساسية هي أن المؤلفين حددوا تركيبة مادة واعدة — CGO–Cu بنسبة 59:41 بالحجم — واستراتيجية قياس سريعة وقابلة للتنبؤ. يبيّن الجمع بين الأشعة السينية والديلاتوميتر ليس فقط مقدار تمدد المركب، بل أيضًا كيف يتطور هيكله الداخلي أثناء ذلك. يجعل هذا من الممكن تصميم أقطاب معدنية-خزفية تتوسع متزامنة مع إلكتروليتاتها، مما يقلل مخاطر التشقق والتقشر. يمكن أن تساعد مثل هذه السيرمات القائمة على النحاس والمستقرة حراريًا خلايا الوقود وخلايا التحليل بالأكسيد الصلب على العمل بثبات عند درجات حرارة أقل، مما يفتح الباب أمام أنظمة أكثر ديمومة تحول الوقود وغازات الدفيئة إلى كهرباء ومواد كيميائية ذات قيمة مع وقت تعطل أقل وعمر تشغيلي أطول.

الاستشهاد: Balaguer, M., Fabuel, M., Kriele, A. et al. In situ high temperature X-ray diffraction and dilatometric analysis of CGO–Cu composites for solid oxide devices. Sci Rep 16, 1315 (2026). https://doi.org/10.1038/s41598-026-35161-w

الكلمات المفتاحية: خلايا الوقود الصلبة الأكسيد, التمدد الحراري, أنودات سيرميت, حيود الأشعة السينية بالمزامن الخطي, مركبات السيريا والنحاس
