قياس معامل البيزو كهربائي d31 للمواد المطاطة بواسطة استقطاب غير تلامسي وتكبير الإشارة الرنانة

مواد طرية تولد الكهرباء

من شاشات اللمس في الهواتف إلى أجهزة الموجات فوق الصوتية الطبية، تعتمد العديد من الأجهزة الحديثة على مواد خاصة تحول الضغط إلى كهرباء والعكس بالعكس. هذه المواد المسماة بيزو كهربائية تتحول حالياً من السيراميك الصلب والهش إلى ألياف وأفلام طرية ومرنة يمكن نسجها في الملابس أو زرعها داخل الجسم. الورقة التي يلخّصها هذا النص تقدم طريقة جديدة لقياس دقيق لمدى قدرة هذه المواد الشبيهة بالقماش على تحويل الإشارات الكهربائية إلى حركة ميكانيكية، دون لمسها حتى بأسلاك أو طلاءات معدنية.

لماذا قياس المواد الطرية صعب جداً

المواد البيزو كهربائية التقليدية صلبة، وغالباً ما تستند إلى سيراميك يحتوي على الرصاص يعمل بكفاءة عالية لكنه يثير مخاوف تتعلق بالسمية والبيئة. توفر ألياف البوليمر المرنة والألياف النانوية المصنوعة بتقنية الغزل الكهربائي بديلاً واعداً: فهي تنثني مع الجسم، وغالباً ما تكون متوافقة حيوياً، ويمكن تحويلها إلى شبكات أو خيوط أو أفلام رقيقة. لكن الطراوة التي تجعلها جذابة هي نفسها التي تصعب اختبارها. العديد من الطرق القياسية تضغط مباشرة على العينة أو تتطلب أسطحاً لامعة ومغطاة بالمعدن، ما قد يضر بالهياكل الحساسة أو يعطي قراءة مغلوطة لأدائها. مجاهر أخرى ذات دقة عالية تستجوب مناطق صغيرة جداً لا تمثل الجهاز بأكمله. ونتيجة لذلك، قد تختلف القيم المبلغ عنها لأرقام الأداء الرئيسية اختلافاً كبيراً من مختبر لآخر.

حامل اختبار جديد غير تماسي

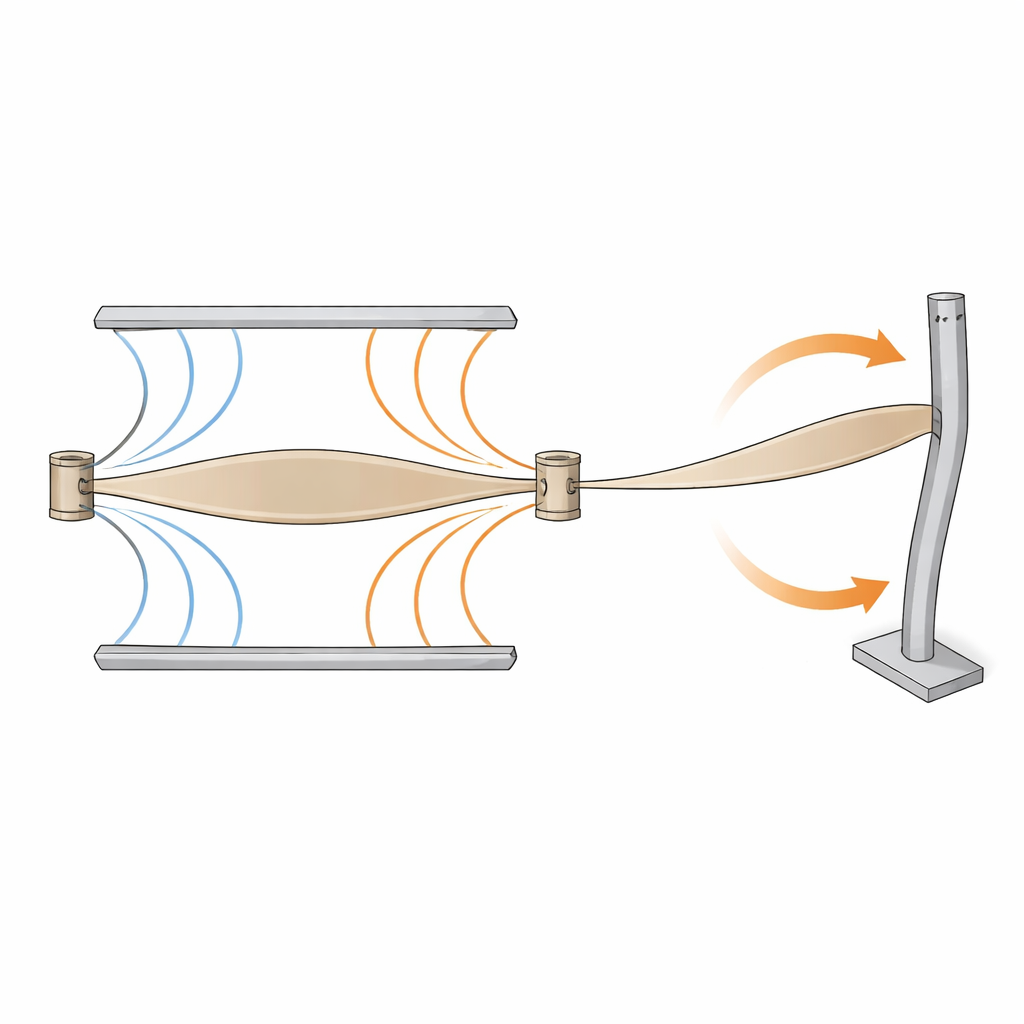

لمعالجة هذه المشكلة بنا المؤلفون جهازاً أسموه PiezoGauge، مصمماً خصيصاً للأشرطة والشبكات والخيوط المصنوعة من المواد المطاطة. بدلاً من ضغط العينة، يقوم PiezoGauge بشدها برفق بين مشبكين ويضعها بين زوج من الأقطاب المسطحة التي لا تلامسها أبداً. عند تطبيق جهد متردد، يمر مجال كهربائي عبر المادة ويتسبب في شدها على طولها. يرتبط أحد المشبكين بذراع رفيع يشبه الزنبرك، أو كانتيليفر. بينما تحاول العينة الانكماش والتمدد، تجذب الكانتيليفر مما يجعله ينحني. يتتبع شعاع ليزر منعكس من مرآة على الكانتيليفر هذا الانحناء بدقة عالية. عبر تشغيل النظام عند تردد الرنين الطبيعي للكانتيليفر، يضخّم الجهاز الحركات الصغيرة، مما يتيح كشف استجابات بيزو كهربائية ضعيفة للغاية.

تحويل الحركات الصغيرة إلى أرقام دقيقة

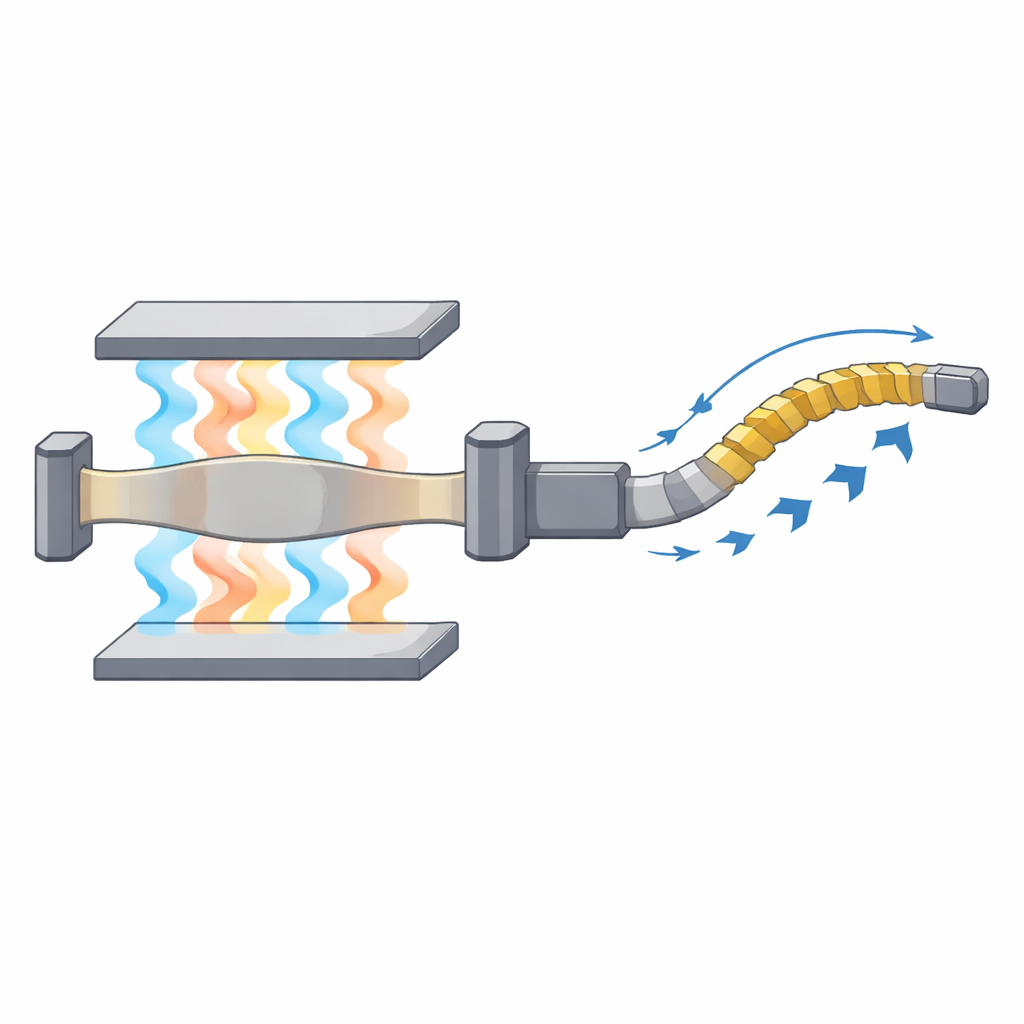

قياس الحركة وحدها لا يكفي؛ التحدي هو تحويل تلك الحركات إلى رقم موثوق يعكس قوة البيزو كهربائية للمادة. يقوم PiezoGauge بذلك عبر مقارنة تجربتين تكادان تتطابقان. في الأولى، تُهتز العينة ميكانيكياً بواسطة بلوك بيزو كهربائي معاير موصول على التوالي، مما يولد سحباً معروفاً على الكانتيليفر. في الثانية، تُدفع العينة كهربائياً عبر الأقطاب المحيطة. لأن الحالتين تشتركان في الإطار والزنبرك نفسه، تُلغى عدة مجهولات عندما يُقسم الإشارتان. صيغة مطوّرة بعناية تعطي بعد ذلك المعامل المطلوب الذي يصف مقدار الانفعال الذي تولده المادة لكل وحدة من المجال الكهربائي المطبق. والأهم أن هذه الطريقة تعمل دون معرفة صلابة العينة مسبقاً، وهو عقبة شائعة في طرق أخرى.

السيطرة على الشحنات المتناثرة

البوليمرات الطرية لا تستجيب للمجالات الكهربائية فحسب؛ بل يمكنها أيضاً احتجاز شحنات ثابتة، شبيهة بتلك الناتجة عن فرك البالون بالشعر. قد تحاكي هذه الشحنات استجابة بيزو كهربائية حقيقية أو تغطيها. لذلك استقصى الباحثون كيف يؤثر موضع العينة، والشحنة المحبوسة، ورطوبة الهواء على القراءات. وجدوا أن حتى الانحرافات الصغيرة بين موضع العينة والأقطاب يمكن أن تدخل قوى غير مرغوبة، تظهر كإشارات عند ضعف تردد التحفيز، واستخدموا هذا السلوك كاختبار محاذاة مدمج. كما لاحظوا أن الشحنات الساكنة تبقى لفترة أطول في النيتروجين الجاف مقارنة بالهواء الرطب، حيث تساعد جزيئات الماء على تفريغها. من هذه الدراسات اشتقوا بروتوكول قياس خطوة بخطوة: توسيط العينة بعناية، التحقق من إشارات متعلقة بالشحنة، تحييد العينة إذا لزم الأمر، ثم قياس الاستجابة البيزو كهربائية.

تطبيق النظام عملياً

مع اعتماد البروتوكول، اختبر الفريق عدة مواد من العالم الواقعي، مع التركيز على شبكات من بولي أكريلونيتريل (PAN) المحاكة كهربائياً، وهو بوليمر محل اهتمام للأجهزة القابلة للارتداء والزرع. كشف PiezoGauge أن الشبكات ذات الألياف المصطفة أعطت إشارات أقوى وأكثر اتساقاً من تلك ذات التوجيه العشوائي، وأن الشد المسبق والزمن بعد التثبيت كلاهما يؤثران في الاستجابة المقاسة. كما رصد الجهاز فروقاً واضحة في السلوك الميكانيكي: الشبكات المصطفة امتدت أكثر وتحملت أحمالاً أكبر، بينما أظهرت الشبكات العشوائية المزيد من إعادة الترتيب الداخلي أثناء الشد. عند الانتقال من الشبكات المسطحة إلى خيوط بوليمر ملتفة، اكتشف النظام مخرجات بيزو كهربائية إجمالية منخفضة جداً، على الأرجح لأن الالتفاف يلغي اتجاهات الألياف الفردية. أخيراً، قاس المؤلفون أفلام الكيتوزان، مادة مشتقة حيوياً من قشور القشريات، وأظهروا أن PiezoGauge قادر على تمييز معاملات بيزو كهربائية أصغر من كسر تريليون من المتر لكل فولت، مما يبرز حساسيته.

ماذا يعني هذا لأجهزة ناعمة مستقبلية

لغير المتخصصين، الرسالة الأساسية هي أن المؤلفين بنوا نوعاً من «سمّاعة صدر» لمواد حصاد الطاقة والاستشعار الطرية. يستمع PiezoGauge إلى كيفية تحرك الألياف والأفلام المرنة عندما تتعرض لمجالات كهربائية، دون الحاجة لملامستها بواجهات معدنية قد تغير من خواصها. عبر الجمع بين التحفيز غير التماسي، والتضخيم القائم على الرنين، ومعايرة ذكية مدمجة، يوفر أرقاماً موثوقة حتى عندما تكون الإشارات ضئيلة جداً. هذا يجعل المقارنة بين وصفات مختلفة، وترتيبات الألياف، أو خطوات المعالجة أسهل، ويساعد على تحسين المواد للإلكترونيات المرنة، والمنسوجات الذكية، والزرعات الطبية. باختصار، العمل يوفر أداة وخارطة طريق لتحويل المواد البيزو كهربائية الطرية الواعدة إلى مكونات موثوقة في الأجهزة اليومية.

الاستشهاد: Scarpelli, L., Zavagna, L., Strangis, G. et al. Measurement of the d₃₁ piezoelectric coefficient of compliant materials by non-contact polarization and resonant signal enhancement. Sci Rep 16, 8659 (2026). https://doi.org/10.1038/s41598-025-29842-1

الكلمات المفتاحية: بوليمرات بيزو كهربائية, ألياف نانوية محاكة كهربائياً, قياس غير تلامسي, مستشعرات مرنة, رنين ميكانيكي
